CMT ORANGE TOOLS CMT12 Betriebsanleitung Seite 5

3
4
5
2
1
19
36
31
32 33 34 35
43
44
1 CMT12-01 SELF-LOCK PIN
2 CMT12-02 SELF-LOCK SPRING
3 CMT12-03 SELF-LOCK BUTTON
4 CMT12-04 ALUMINUM HOUSING
5 CMT12-05 SCREW 4*10
6 CMT12-NUT COLLET NUT
7 --- COLLET
CMT12-060 D=6MM
CMT12-064 D=6.35MM (1/4")
CMT12-080 D=8MM
8 CMT12-08 BEARING SEAT
9 CMT12-09 BEARING 6003
10 CMT12-10 SNAP RING
11 CMT12-11 ARMATURE
12 CMT12-12 PLASTIC DUST RING
13 CMT12-13 BEARING 627
14 CMT12-14 MAGNETIC RING
www.cmtorangetools.com
6
7
8
9 10
22
21
23
24
25
20
37
38 39 40 41 42
45
46
15 CMT12-15 FILLER PIECE
16 CMT12-16 STATOR
17 CMT12-17 SCREW 4*65
18 CMT12-18 DRAG SPRING
19 CMT12-19 PLASTIC HOUSING
20 CMT12-20 BRUSH HOLDER
21 CMT12-21 CARBON
BRUSHES (2 PCS)
22 CMT12-22 BRUSH CAP
23 CMT12-23 SWITCH
24 CMT12-24 TERMINAL BLOCK
25 CMT12-25 SPEED CONTROL
WHEEL
26 CMT12-26 CRIMPING PLATE
27 CMT12-27 SCREW 4*14
28 CMT12-28 CABLE SLEEVE
29 CMT12-29 CABLE
11
12 13 14
26 27 28
29
30
47
48
49
50
51
56
57
58
59
30 CMT12-30 BACK COVER
31 CMT12-31 BASE LOCKING NUT
32 CMT12-32 SHIM
33 CMT12-33 ADJUSTING GEAR
34 CMT12-34 PIN
35 CMT12-35 BASE BODY
36 CMT12-36 BASE RUBBER SKIN
37 CMT12-37 DOUBLE-SIDED TAPE
38 CMT12-38 CONCAVE IRON PARTS
39 CMT12-39 SHIM
40 CMT12-40 M5 NUT
41 CMT12-41 LOCKING BUTTON
42 CMT12-42 LEATHER SHEATH
43 CMT12-43 SCREW 4*12
44 CMT12-44 TRANSPARENT DUST
OUTLET
45 CMT12-45 PLASTIC CHASSIS

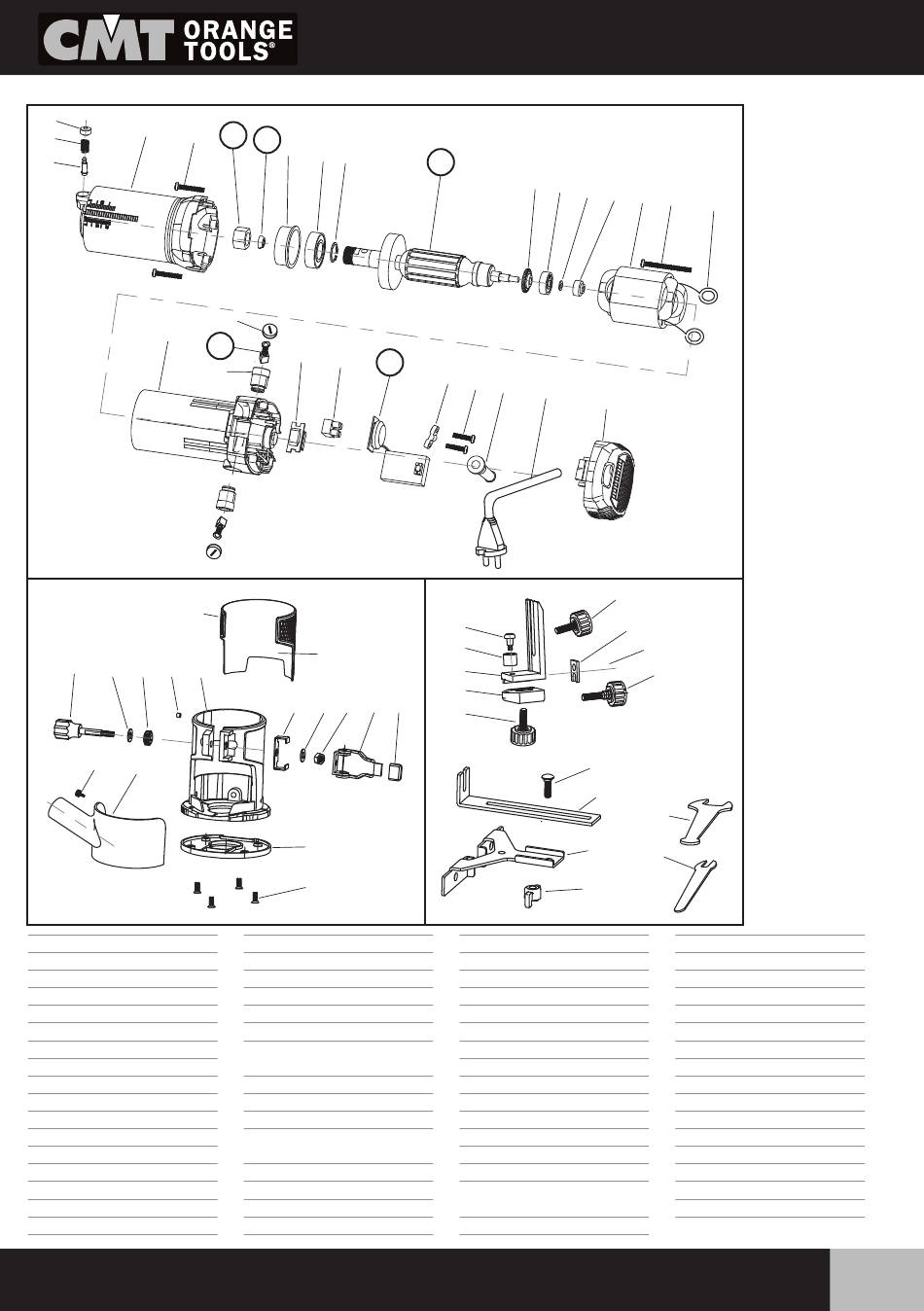

SPARES LISTING
EN - ONLY THE CIRCLED
NUMBERS ARE AVAILABLE
AS SPARE PARTS.
ES - SÓLO ESTÁN
DISPONIBLES COMO
15 16 17
18
PIEZAS DE REPUESTO
LOS NÚMEROS MARCADOS
CON UN CÍRCULO.
FR - SEULS LES NUMÉROS
ENCERCLÉS SONT
DISPONIBLES EN TANT
QUE PIÈCES DE RECHANGE.
IT - SOLO I NUMERI
CERCHIATI
SONO DISPONIBILI
COME PARTI DI RICAMBIO.
DE - NUR DIE UMKREISTEN
NUMMERN SIND ALS
ERSATZTEILE ERHÄLTLICH.
DA - KUN DE OMRINGEDE
NUMRE ER TILGÆNGELIGE
SOM RESERVEDELE.
PL - TYLKO ZAZNACZONE
CZĘŚCI SĄ MOŻLIWE DO
ZAMÓWIENIA.
52
CZ - JAKO NÁHRADNÍ
DÍLY JSOU DOSTUPNÉ
53
POUZE POLOŽKY SE
54
ZAKROUŽKOVANÝM ČÍSLEM.
55
60
61
46 CMT12-46 SCREW 4*10
47 CMT12-47 SCREW
48 CMT12-48 DISTANCE SLEEVE
49 CMT12-49 ALUMINUM SLIDER
50 CMT12-50 ALUMINUM BLOCK
51 CMT12-51 SCREW 6*25
52 CMT12-52 SCREW 6*17
53 CMT12-53 SMALL INSERT
54 CMT12-54 SCREW 5*6
55 CMT12-55 SCREW 6*23
56 CMT12-56 SCREW 6*10
57 CMT12-57 GUIDE RULER
58 CMT12-58 GUIDEWAY
59 CMT12-59 M6 NUT
60 CMT12-60 22MM WRENCH
61 CMT12-61 13MM WRENCH
