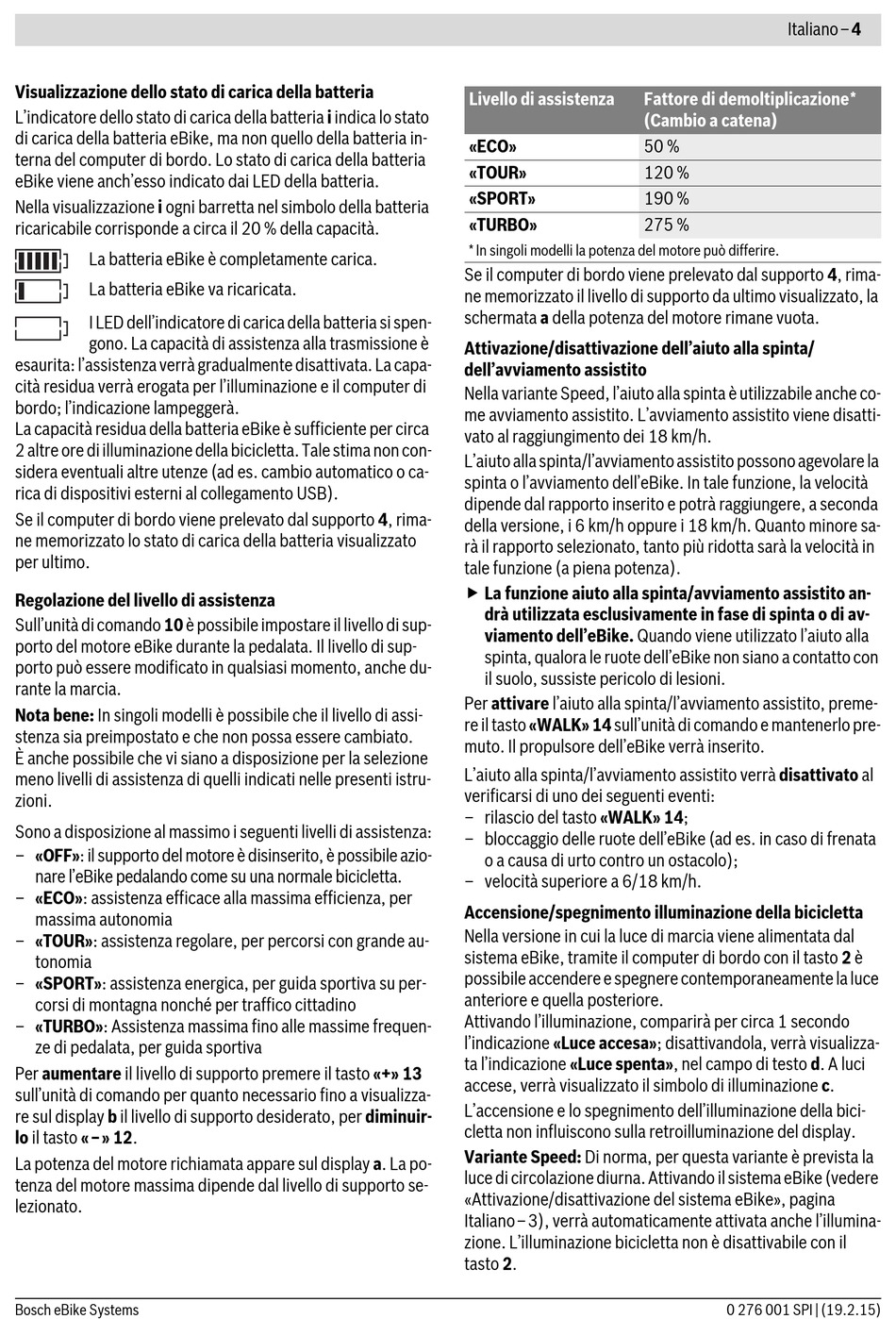

Bosch Performance Line Originalbetriebsanleitung Seite 91

Visualizzazione dello stato di carica della batteria
L'indicatore dello stato di carica della batteria i indica lo stato
di carica della batteria eBike, ma non quello della batteria in-
terna del computer di bordo. Lo stato di carica della batteria
eBike viene anch'esso indicato dai LED della batteria.
Nella visualizzazione i ogni barretta nel simbolo della batteria
ricaricabile corrisponde a circa il 20 % della capacità.
La batteria eBike è completamente carica.
La batteria eBike va ricaricata.
I LED dell'indicatore di carica della batteria si spen-
gono. La capacità di assistenza alla trasmissione è
esaurita: l'assistenza verrà gradualmente disattivata. La capa-
cità residua verrà erogata per l'illuminazione e il computer di
bordo; l'indicazione lampeggerà.
La capacità residua della batteria eBike è sufficiente per circa
2 altre ore di illuminazione della bicicletta. Tale stima non con-
sidera eventuali altre utenze (ad es. cambio automatico o ca-
rica di dispositivi esterni al collegamento USB).
Se il computer di bordo viene prelevato dal supporto 4, rima-
ne memorizzato lo stato di carica della batteria visualizzato
per ultimo.
Regolazione del livello di assistenza
Sull'unità di comando 10 è possibile impostare il livello di sup-
porto del motore eBike durante la pedalata. Il livello di sup-
porto può essere modificato in qualsiasi momento, anche du-
rante la marcia.
Nota bene: In singoli modelli è possibile che il livello di assi-
stenza sia preimpostato e che non possa essere cambiato.
È anche possibile che vi siano a disposizione per la selezione
meno livelli di assistenza di quelli indicati nelle presenti istru-
zioni.
Sono a disposizione al massimo i seguenti livelli di assistenza:
– «OFF»: il supporto del motore è disinserito, è possibile azio-
nare l'eBike pedalando come su una normale bicicletta.
– «ECO»: assistenza efficace alla massima efficienza, per
massima autonomia
– «TOUR»: assistenza regolare, per percorsi con grande au-
tonomia
– «SPORT»: assistenza energica, per guida sportiva su per-
corsi di montagna nonché per traffico cittadino
– «TURBO»: Assistenza massima fino alle massime frequen-
ze di pedalata, per guida sportiva
Per aumentare il livello di supporto premere il tasto «+» 13
sull'unità di comando per quanto necessario fino a visualizza-
re sul display b il livello di supporto desiderato, per diminuir-
lo il tasto «–» 12.
La potenza del motore richiamata appare sul display a. La po-
tenza del motore massima dipende dal livello di supporto se-
lezionato.
Bosch eBike Systems
Livello di assistenza
«ECO»
«TOUR»
«SPORT»
«TURBO»
* In singoli modelli la potenza del motore può differire.
Se il computer di bordo viene prelevato dal supporto 4, rima-
ne memorizzato il livello di supporto da ultimo visualizzato, la
schermata a della potenza del motore rimane vuota.
Attivazione/disattivazione dell'aiuto alla spinta/
dell'avviamento assistito
Nella variante Speed, l'aiuto alla spinta è utilizzabile anche co-
me avviamento assistito. L'avviamento assistito viene disatti-
vato al raggiungimento dei 18 km/h.
L'aiuto alla spinta/l'avviamento assistito possono agevolare la
spinta o l'avviamento dell'eBike. In tale funzione, la velocità
dipende dal rapporto inserito e potrà raggiungere, a seconda
della versione, i 6 km/h oppure i 18 km/h. Quanto minore sa-
rà il rapporto selezionato, tanto più ridotta sarà la velocità in
tale funzione (a piena potenza).
 La funzione aiuto alla spinta/avviamento assistito an-
drà utilizzata esclusivamente in fase di spinta o di av-
viamento dell'eBike. Quando viene utilizzato l'aiuto alla
spinta, qualora le ruote dell'eBike non siano a contatto con
il suolo, sussiste pericolo di lesioni.
Per attivare l'aiuto alla spinta/l'avviamento assistito, preme-
re il tasto «WALK» 14 sull'unità di comando e mantenerlo pre-
muto. Il propulsore dell'eBike verrà inserito.
L'aiuto alla spinta/l'avviamento assistito verrà disattivato al
verificarsi di uno dei seguenti eventi:
– rilascio del tasto «WALK» 14;
– bloccaggio delle ruote dell'eBike (ad es. in caso di frenata
o a causa di urto contro un ostacolo);
– velocità superiore a 6/18 km/h.
Accensione/spegnimento illuminazione della bicicletta
Nella versione in cui la luce di marcia viene alimentata dal
sistema eBike, tramite il computer di bordo con il tasto 2 è
possibile accendere e spegnere contemporaneamente la luce
anteriore e quella posteriore.
Attivando l'illuminazione, comparirà per circa 1 secondo
l'indicazione «Luce accesa»; disattivandola, verrà visualizza-
ta l'indicazione «Luce spenta», nel campo di testo d. A luci
accese, verrà visualizzato il simbolo di illuminazione c.
L'accensione e lo spegnimento dell'illuminazione della bici-
cletta non influiscono sulla retroilluminazione del display.
Variante Speed: Di norma, per questa variante è prevista la
luce di circolazione diurna. Attivando il sistema eBike (vedere
«Attivazione/disattivazione del sistema eBike», pagina
Italiano–3), verrà automaticamente attivata anche l'illumina-
zione. L'illuminazione bicicletta non è disattivabile con il
tasto 2.
Italiano–4
Fattore di demoltiplicazione*
(Cambio a catena)
50 %
120 %
190 %
275 %
0 276 001 SPI | (19.2.15)
