Montageschritte
Die folgenden Montageschritte zeigen den Aufbau einer links angeschlagenen Abtrennung. Diese bitte spiegelbildlich für
eine rechts angeschlagene Abtrennung anwenden.
Montageschritte

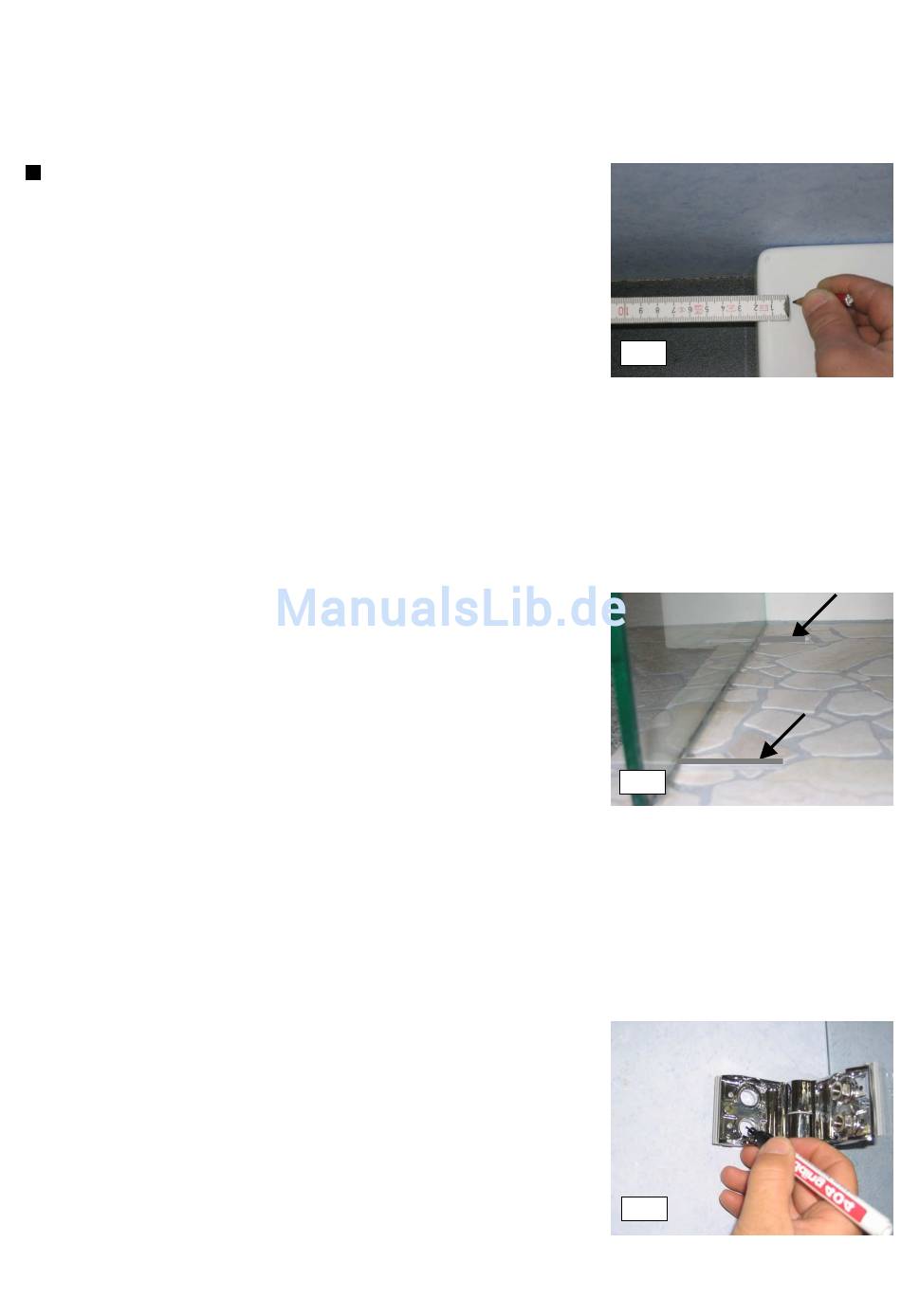

1. Die Position des Seitenteiles laut
beiliegendem Montagehinweis
anzeichnen.
2. Je nach Bedarf Verglasungsklötze in
2 oder 3 mm Stärke an die Position
der Scheibe auf den Wannenrand
legen (siehe Pfeil). Entsprechendes
Seitenteil aufnehmen (Beizeichnung
oben außen links und rechts
beachten) Kantenschutz unten und
wandseitig vom Seitenteil entfernen
und vorsichtig auf den
Verglasungsklötzen absetzen.
Scheiben dürfen nachträglich nicht
mechanisch bearbeitet werden.
3. Seitenteil an die Markierung setzen,
lotrecht ausrichten, Beschläge an die
Wand schwenken, Bohrlöcher
anzeichnen, bohren und Dübel
setzen.
4
1
Innenseite
2
3
