6 - Montage Rohrsystem

6.7 Wasserabscheider

Standard
Wasserabscheider Typ II
Anschluss
BOSCH
Der Standard-Wasserabscheider wird über eine PG29 Verschraubung
und ein T-Stück zwischen das TITANUS PRO · SENS
Rohrsystem eingebaut.

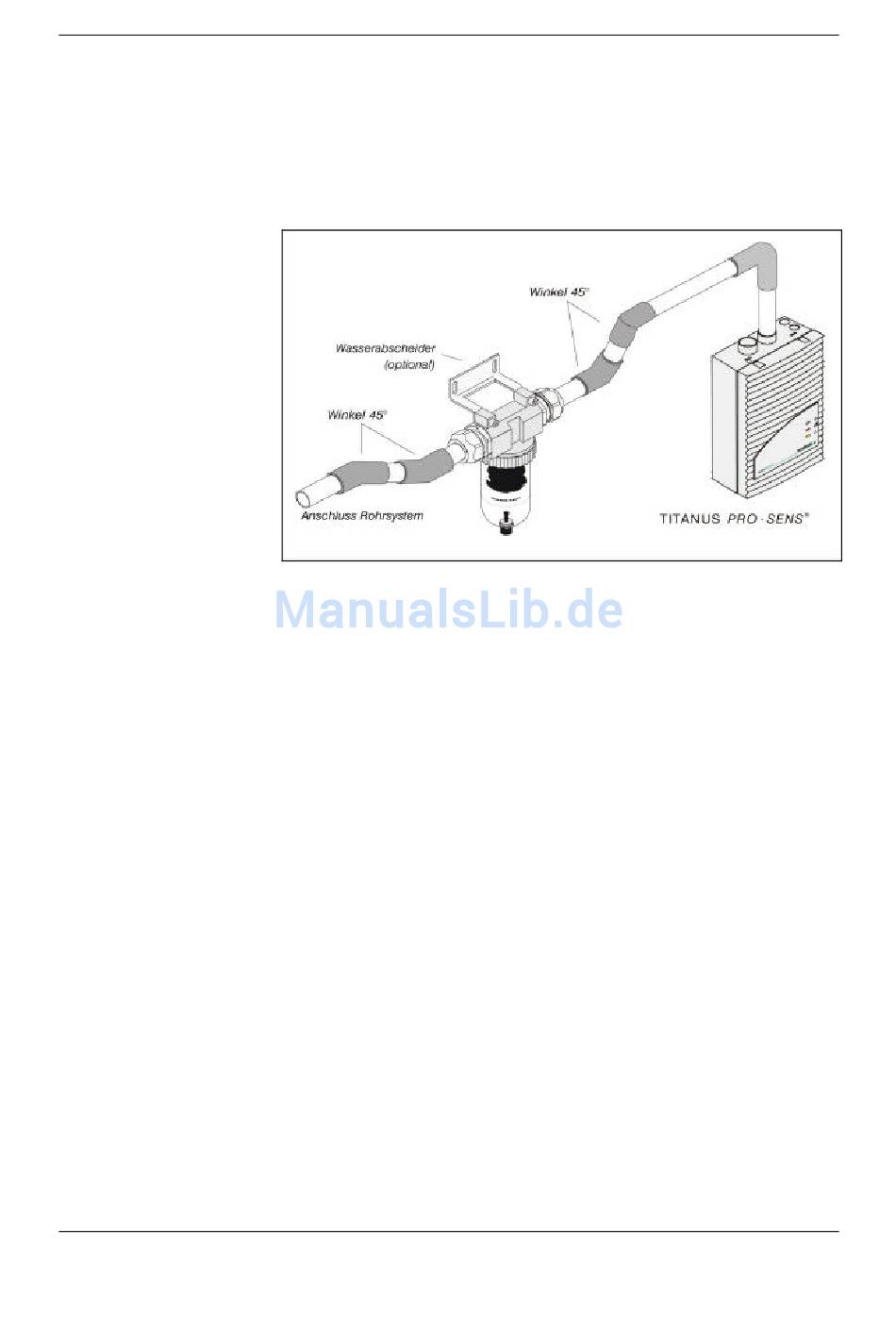

Abb. 6.9: Montage des Wasserabscheiders Typ II im Rohrsystem
Der Wasserabscheider Typ II muss am tiefsten Punkt des Rohrsystems
vor dem Luftfilter und dem TITANUS PRO · SENS
Einbau ist auf die richtige Durchflussrichtung zu achten (Pfeil auf
Kunststoffbehälter). Für den Anschluss des Wasserabscheiders Typ II an
das Rohrsystem sind beidseitig je zwei 45° Winkel (im Lieferumfang
enthalten) zum Tiefenausgleich einzusetzen.
Bereiten Sie das Rohrsystem mit je zwei 45° Winkeln für den Anschluss
an den Wasserabscheider Typ II vor und schließen Sie es an die PG-
Verschraubungen an.
Befestigen Sie den Wasserabscheider zusätzlich mit zwei Schrauben und
der Halterung.
- 90 -
TITANUS PRO · SENS
®
und das
®
montiert werden. Beim
