- Seite 1 PRODUKTINFORMATION PI−34.64b Gefahrenmeldesysteme Optischer−Melder OM 200 LSN BDL−2.799.330.874 Seite Seite A3.de / 29.12.2004 ST−FIR/ PRM1 / deh...
- Seite 2 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b Inhaltsverzeichnis Systembeschreibung ......
- Seite 3 1. Systembeschreibung 1.1. Allgemeines Der Optische−Melder OM 200 LSN arbeitet nach dem Streulichtverfahren und eignet sich zum Einsatz in allen Fällen, bei denen im Brandfall mit der Bildung von Rauch zu rechnen ist. Eine besonders hohe Empfindlichkeit weist der Melder dann auf, wenn ein heller, sichtbarer Rauch entsteht (z.B.
- Seite 4 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 1.2. Leistungsmerkmale D Melderabfrageroutinen mit Auswertung und Mehrfachübertragung folgender Kriterien − Life−Zero−Überwachung (Störungsmeldung bei Sensorausfall) − Melderaustauschaufforderung (Hinweis an Service) − Melderstörung wegen zu starker Verschmutzung (anstelle Falschalarm) − Interner Voralarm (Betriebs− oder Umwelteinfluss) −...
- Seite 5 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 1.3. Prinzipdarstellung OM 200 LSN FET−Schalter Spannungs− Mikroprozessor versorgung für Daten − Datenüber− empfangen tragung − Signal− Daten bewertung senden A/D − Wandler Tableau− Open− Empfänger punkt Collektor optische Bank Messkammer BDL−2.799.330.874...
- Seite 6 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 1.4. Planungshinweise Einsatzempfehlung saubere, gepflegte Büroräume, Hotels, Krankenhäuser, Altenheime, Warenhäuser, Theater, Museen, Kirchen, Versammlungs−/Austellungsräume etc. Räume Lager−/Maschinenhallen, Produktions−/Fertigungsstätten mit leicht verschmutzte geringem Staubanfall etc. Räume stark verschmutzte Räume mit Staub und Flusenanfall (Holz−/Textilindustrie) Räume 1...
- Seite 7 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 2. Bestellumfang 2.1. Grundausbau Pos. Sachnummer Bezeichnung 2.799.330.874 Optischer Melder OM 200 LSN *LE = Liefereinheit 2.2. Ergänzungen Pos. Sachnummer Bezeichnung 2.799.330.863 Meldersockel MS 200 LSN mit Verriegelung 2.799.330.864 a.P.−Zusatzsockel MZ 200 LSN 2.799.330.867...
- Seite 8 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 3. Peripherie Externe Melderparallelanzeige MPA Der Einsatz einer MPA wird dann erforderlich, wenn die Orte alarmgebender Melder schwer zugänglich, schlecht oder nicht unmittelbar sichtbar sind und sofort ermittelt werden müssen. Einsatzorte sind Flure und Zugänge zu einzelnen Brandabschnitten oder Zwischenböden und Zwischendecken in denen Brandmelder montiert sind.
- Seite 9 4. Technische Beschreibung 4.1. Funktionsbeschreibung Der OM 200 LSN arbeitet nach dem Streulicht−Prinzip. Eine lichtemittierende Halb− leiterdiode sendet über eine Optik Lichtblitze in eine Messkammer, wo sie in einem so- genannten Lichtfänger absorbiert werden. Erst wenn Rauchpartikel in die Messkam- mer eindringen, wird dieses Licht durch Streuung an den Rauchpartikeln auf die Fotozelle gelenkt.
- Seite 10 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 4.2. Konstruktiver Aufbau Der Melder besteht aus einem Meldereinsatz und einem Meldersockel. Das Meldergehäuse und der Meldersockel bestehen aus hochwertigem, schlag− festem Kunststoff. Der Meldereinsatz enthält das Kammersystem, den Lichtsender und Lichtempfänger, die Auswerteelektronik, die optische Individualanzeige (LED), eine Abschirmung gegen elektrische Fremdfelder, sowie ein Drahtsieb als Insekten- schutz.

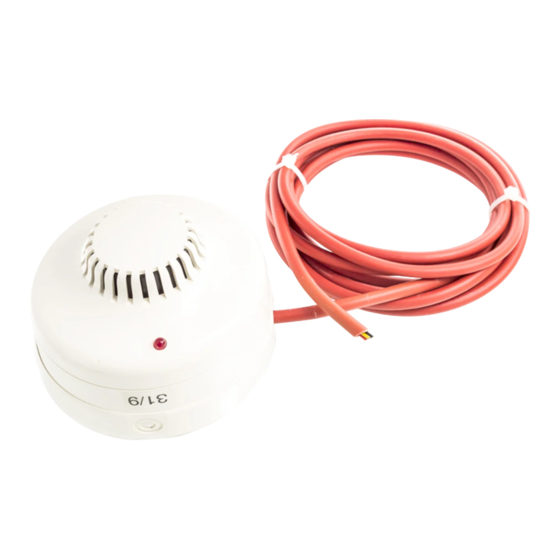

- Seite 11 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b Melder mit Sockel Unterseite des Melders Ausbruch bei Verriegelung Melderangaben Seriennummer/ Herstellungsdatum Kontaktstifte BDL−2.799.330.874 A3.de/ 29.12.2004 ST−FIR/ PRM1 / deh Seite 11 von 17...
- Seite 12 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 4.3. Technische Daten Betriebsspannung 12,5V bis 33V Stromaufnahme (LSN) 0,7 mA Alarmübertragung per Datenwort über 2−adrige LSN−Leitung Indikatorausgang offener Kollektor (schaltet 0V im Alarmfall über 1k5) max. 15 mA Ansprechempfindlichkeit < 0,2dB/m (nach EN 54 T7) zulässige Windgeschwindigkeit...
- Seite 13 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 5. Montage 5.1. Montageanleitung Für den Melder steht ein Sockel zur Verfügung, der für eine Verriegelung (Entnahme- sicherung bei Einsatz im Handbereich) vorgerüstet ist. Diese Verriegelung muss durch das Ausbrechen eines vorgestanzten Plastikteils am Melder aktiviert werden und ist nicht umkehrbar.
- Seite 14 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 5.2. Anschaltung MS 200 LSN − Anschlussbelegung aNLT1 ankommend von der Zentrale oder vorhergehendem LSN−Element bNLT1 ankommend von der Zentrale oder vorhergehendem LSN−Element aNLT2 abgehend zum nächsten LSN−Element bNLT2 abgehend zum nächsten LSN−Element −...
- Seite 15 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 6. Hinweise für Wartung und Service 6.1. Allgemeines Wartungs− und Inspektionsmaßnahmen müssen in festgelegten Zeitabständen und durch entsprechendes Fachpersonal ausgeführt werden. Im übrigen gelten für alle diesbezüglichen Arbeiten die Bestimmungen der DIN VDE 0833.
- Seite 16 Produktinformation Optischer Melder OM 200 LSN PI − 34.64b 6.3. Unterlagen Pos. Sachnummer Bezeichnung 3.002.218.156 Anschaltehandbuch AHB EMZ/BMZ 3.002.218.155 Anschaltehandbuch AHB UGM *LE = Liefereinheit 6.4. Ersatzteile Bei Defekt wird der Melder komplett ersetzt siehe Kundendienstinformation KI − 7. 7. Abkürzungsverzeichnis...
- Seite 17 Bosch Sicherheitssysteme GmbH Robert−Koch−Straße 100 D−85521 Ottobrunn Info−Service zum Nulltarif Telefon 0800−700 04 44 Telefax 0800−700 08 88 www.bosch−sicherheitssysteme.de info.service@de.bosch.com Seite 17 von 17...
