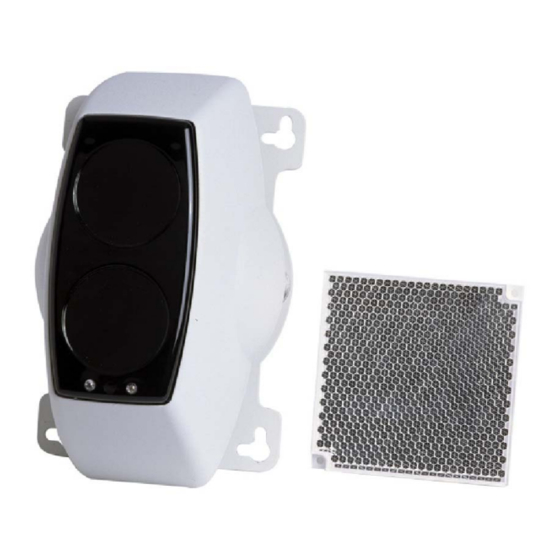

Installationshinweis Linearer Rauchmelder Fireray 50/100RV Montagehinweise D Üblicherweise werden der Melder und der Reflektor auf gleicher Höhe installiert und zueinander ausgerichtet. Der relativ weite Winkel des IR-Strahls erleichtert die Justierung und gewährleistet zuverlässige Langzeitstabilität. D Die Montagefläche des Melders muss fest und vibrationsfrei sein. Metallträger, die durch Wärme oder Kälte beeinflusst werden können, sind für die Installation unge- eignet.
Installationshinweis Linearer Rauchmelder Fireray 50/100RV 1.1. Anschlüsse und DIP-Schalter-Einstellungen Montageschlitze DIP-Schalter Betriebsartenschalter Steckeranschluss 2-poliger Ausgang für Schlüsselschalter (optional) Abb. 2.: Melderrückseite mit Steckeranschluss, Betriebsarten- und DIP-Schalter DIP-Schalter D Die DIP-Schalter sind durch die runde Aussparung in der Bodenplatte des Melders erreichbar.
Installationshinweis Linearer Rauchmelder Fireray 50/100RV Steckeranschluss D Der Steckeranschluss ist durch die ovale Aussparung auf der Melderbodenplatte erreichbar. Tabelle 2.: Steckerbelegung des 8-poligen Steckers (von links nach rechts) PIN Nr. Adernfarbe Funktion frei blau Alarmrelais, Mittenkontakt (COM) gelb Alarmrelais, Arbeitskontakt (NO) Energieversorgung +10 bis +30 V DC schwarz Energieversorgung -...
Installationshinweis Linearer Rauchmelder Fireray 50/100RV 1.4. Anschaltung Anschaltung eines Fireray 50/100RV über einen NSB100 LSN an die BMZ Brücken Br1, Br2 in Position 2- -3 I1 NLT1 Kontakte in Ruhestellung I2 ⊥ VII1 VII1 VII2 VII2 I3 - -U Konfiguration für LSN: NSB in der Zentrale auf Steuerausgang I4 +U KA1- -KA2/KR- -R- -RR und ”Steuern mit...
Seite 7
Installationshinweis Linearer Rauchmelder Fireray 50/100RV Anschaltung von zwei Fireray 50/100RV an die BMZ, mit Zweigruppenabhängigkeit über einen NBK 100 LSN und zwei NSB100 LSN Brücken Br1, Br2 auf den NSB 100 in Stellung 2- -3 (siehe Anschaltung von einem Fireray 50/100RV) Kontakte in Ruhestellung Konfiguration für LSN: NSB in der Zentrale auf Steuerausgang KA1- -KA2/KR- -R- -RR und...
Installationshinweis Linearer Rauchmelder Fireray 50/100RV Inbetriebnahme 2.1. Ausrichten des Melders D Starten Sie den Modus «Prism Targeting», indem Sie den Betriebsarten-Schalter (siehe Abb. 2.) nach oben (bei vertikaler Meldermontage) bzw. nach rechts (bei horizontaler Meldermontage) stellen. D Legen Sie die Spannung an. .
Seite 9
Installationshinweis Linearer Rauchmelder Fireray 50/100RV D Folgen Sie dem Flussdiagramm, um den Abgleichprozess durchzuführen: Schalter Mitte Alignment-Mode gelbe LED leuchtet ca. 5 Kein Signal: zurück gelbe LED Warten Sie, bis beide zu Melder ausrichten LEDs nicht mehr blinken Dauerlicht (Kap. 2.1.) Rändelschraube langsam in eine Richtung drehen und LED-Status beobachten...
Bestimmungen der DIN VDE 0833, die bezüglich der Wartungs- intervalle auf Angaben des Geräteherstellers verweist. D Bosch ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. D Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fach- personal ausgeführt werden.
- Material ABS, schwer entflammbar VdS-Anerkennungsnummer G 203070 Weiterführende Dokumentation Für Zugangsberechtigte steht im Bosch ST ExtraNet unter www.boschbest.de die jeweils aktuelle Produktinformation sowie die dem Gerät beigefügte Installationsanleitung als PDF-Datei zum Downloaden zur Verfügung. BDL - F01U500219 A4.de/ 13.02.2007...
Installationshinweis Linearer Rauchmelder Fireray 50/100RV 6.2. Fehlerdiagnose Fehleranzeige Mögliche Ursache Abhilfe Störungs-LED Blockade des Strahlengangs Freie Sichtverbindung im Bereich leuchtet dauernd durch ein Hindernis zwischen Melder und Reflektor kontrollieren bzw. herstellen. Reflektor ist verschmutzt/ zuge- Reflektor kontrollieren, deckt/ heruntergefallen. ggf. freilegen oder säubern. Versorgungsspannung zu niedrig.
