MONTAGEANLEITUNG

SCHRITT6: Monitor montieren

A. Verbinden Sie die Kabel des Monitors (#A8) mit dem Hauptrahmen (#A1) (Abbildung 1).
B. Befestigen Sie den Monitor (#A8) mit dem Hauptrahmen (#A1) mit 3 Innensechskants-
chrauben (#29) und dem Multifunktionsschlüssel (#T1).
C. Setzen Sie die dekorative Abdeckung (47) des Monitors in die Nut des Hauptrahmens
(A1) ein.
HINWEIS:
Die Innensechskantschrauben (#29) umfassen die Federscheiben und Unterlegscheiben.

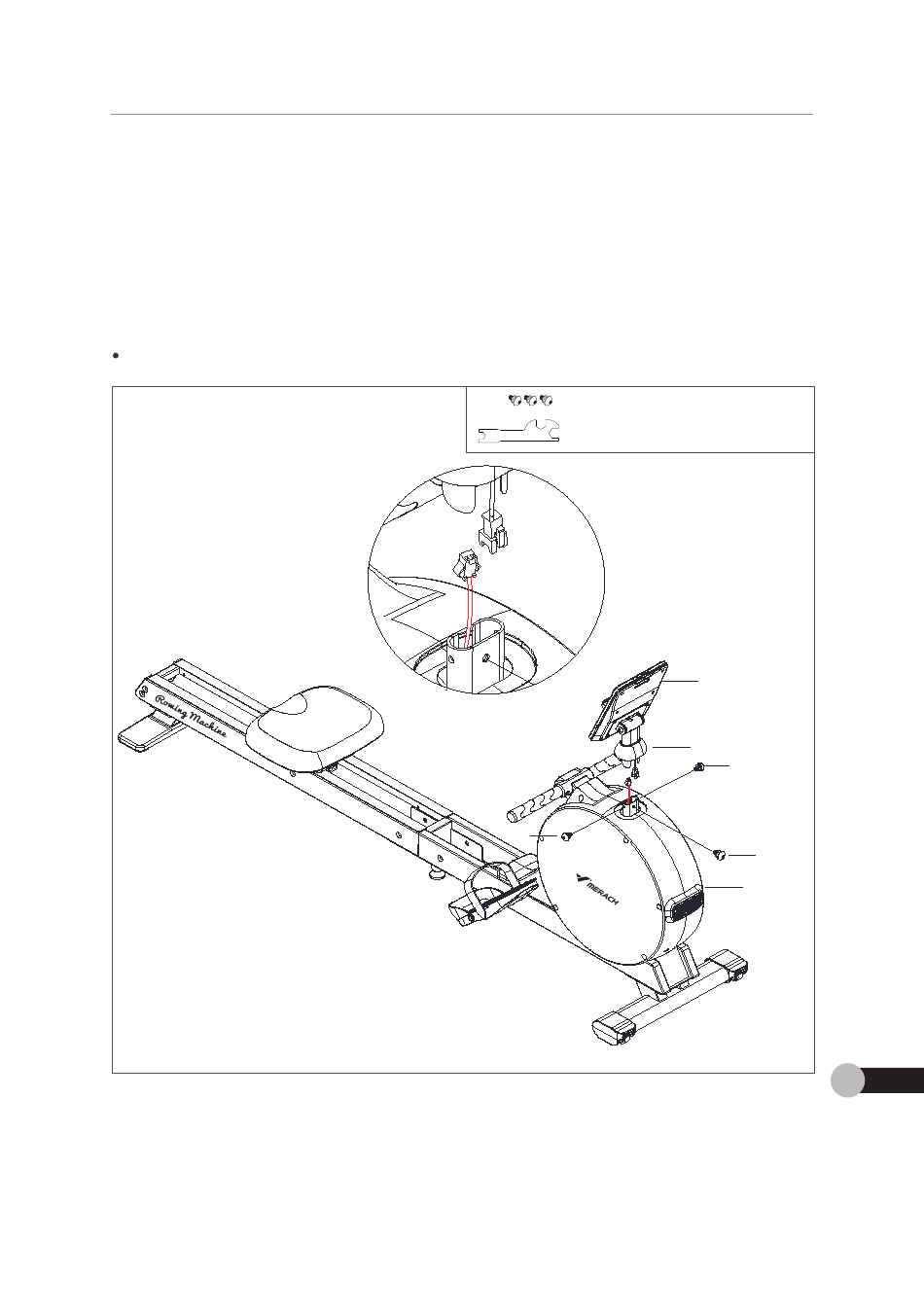

Figure 1
#29 Hex Socket Bolts 3PCS
#T1 Multi-function Wrench 1PCS
29
A8
47
29
29
A1
