MONTAGEANLEITUNG

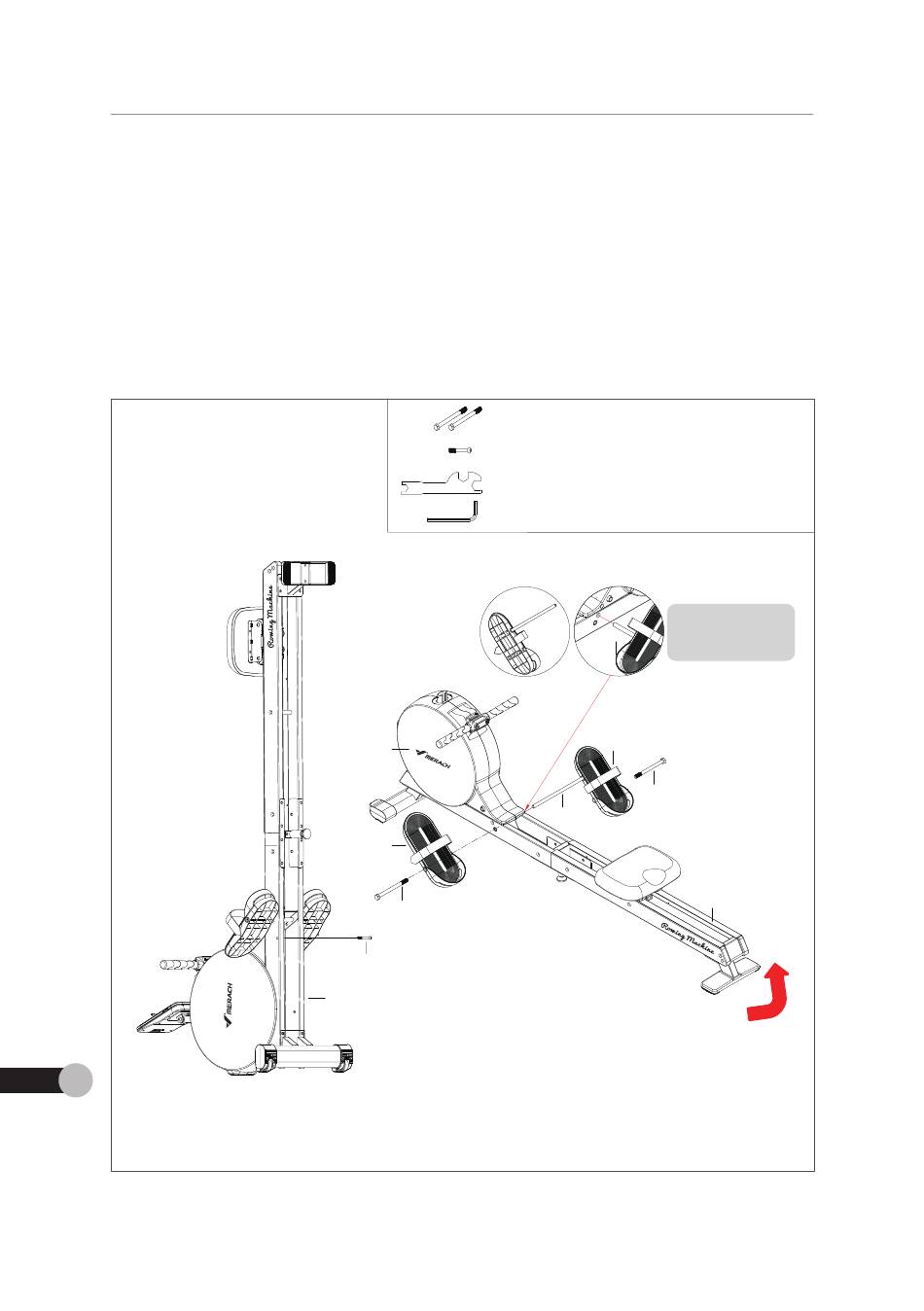

SCHRITT5: Pedal montieren

A. Führen Sie die Pedalbegrenzungswelle (#A9) nacheinander durch das rechte Pedal
(#A7), den Hauptrahmen (#A1) und das rechte Pedal (#A6).
B. Befestigen Sie das rechte Pedal (#A7) und das linke Pedal (#A6) mit jeweils 2 Inne-
nsechskantschrauben (#24) am Hauptrahmen (#A1).
C. Ziehen Sie die 2 Innensechskantschrauben (#24) mit dem Multifunktionsschlüssel
(#T1) fest.
D. Heben Sie das Gerät in Pfeilrichtung an (Abbildung 1) und befestigen Sie die Pedalb-
egrenzungswelle (#A9) mit 1 Innensechskant-Flachrundschraube (#26) und dem Inbus-
schlüssel (#T2) vollständig.
Figure 1
DE 34
#24 Hex Socket Bolts 2PCS
#26 Hex Socket Flat Round Head Bolt 1PCS
#T1 Multi-function Wrench 1PCS
#T2 Allen Key 1PCS
Figure 2
A1
A6
24
26
A1
Please insert the Pedal
Limit Shaft(A9) into the
A7
higher hole.
A7
24
A9
A2
