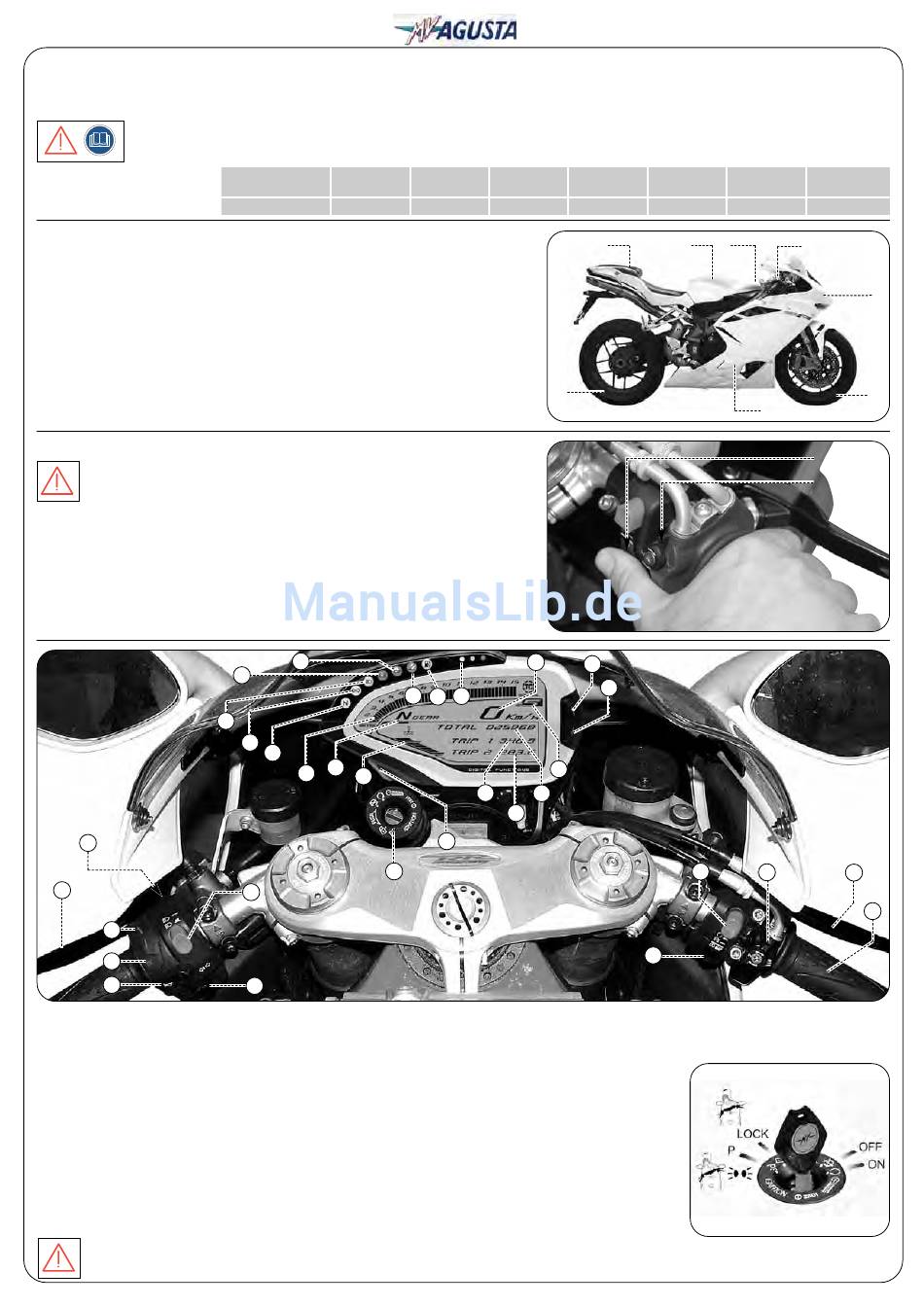

Teil Nr. 8C00B6174 - Aus. Nr. 1
Sehr geehrter Kunde,

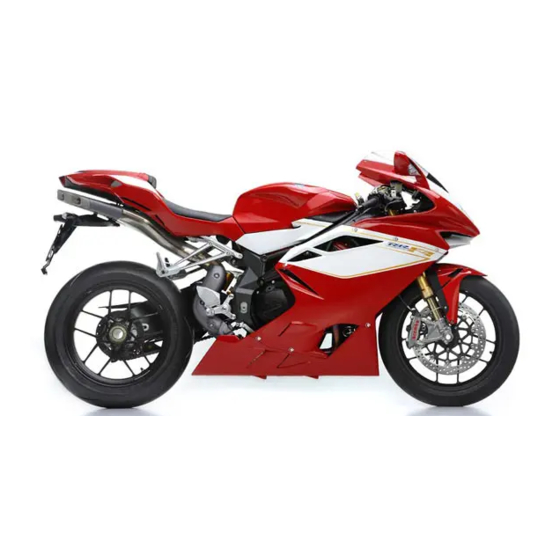

Wir danken Ihnen für das Vertrauen, dass Sie uns ausgesprochen haben und gratulieren Ihnen zur Wahl Ihres neuen Motorrades MV Agusta.
Dieses Handbuch versieht dich mit praktischen Informationen, um sich mit der Position und der Funktion der Kontrollen während des ersten
Gebrauches des Trägers vertraut zu machen.
ACHTUNG: Sich erinnern, das Bedienungsanleitung und das Wartungsanleitung sorgfältig zu lesen bevor zum ersten Mal
das Motorrad verwendet wird und bevor die zeitlich geplanten Wartungsarbeiten in den vorgeschriebenen
Meilenzahlabständen durch eine autorisierte MV Agusta Kundendienst durchgeführt werden.
Meilenzahlabständen program-
mierter Wartungsarbeiten:
1. Überprüfung Liste - Bevor dem Anfahren
Vor jeder Fahrt, es ist notwendig, die folgenden Prüfungen zu vollenden.
1. Reifen: Die Reifendruck (siehe Aufkleber auf der rechten Seite des Windfanges)
und die Profiltiefe (mit Bezug auf die Gesetzbestimmungen der Nation, in der die
Motorrad ist benutzten) überprüfen.
2. Motoröl: Prüfen, ob das Niveau zwischen den Zeichen MIN und MAX ist.
3. Bremsflüssigkeit: Prüfen, ob das Niveau zwischen den Zeichen MIN und MAX ist.
4. Kühlflüssigkeit: Prüfen, ob das Niveau zwischen der MIN Markierung und der
unteren Seite des Rahmenschlauches ist.
5. Beleuchtung, sicht- und akustischesignale: Das Funktion kontrollieren.
6. Benzin: Den Benzinstand im Tank prüfen. Gegebenenfalls tanken.
7. Verkehrsdokumente: Ihre Anwesenheit innerhalb des Staufach überprüfen.
2. Startvorgang
ACHTUNG
Den Motor nur im Freien laufen lassen.
• Den Zahnradhebel im Leeraufstellung holen.
• Den Zündungschalter auf "ON" drehen.
• Kaltstart:
• Warmstart:
3.
Bedienungselemente
21
20
10
11
22
1 Kontrollampe Leerlauf (grün)
2 Blinkerkontrollampe (grün)
3 Fernlichtkontrollampe (blau)
4 Kontrollampe Batterieladung
(rot)
5 Kontrollampe Motoröldruck (rot)
6 Kontrollampe ausgeklappter
Seitenständer (rot)
7 Kontrollampe Benzinreserve
(orange)
8 Kontrollleuchte Drehzahlbe-
grenzer (rot)
9 Tachometer
10 Druckschalter "SET"
ACHTUNG: Wenn die Kontrollampen eingeschaltet sind oder anfangen zu blinken (siehe rote Schreiben), das Motorrad
sofort anhalten, den Motor abstellen und einen MV Agusta-Kundendienst rufen.
Häufigkeit - Km
1000
(mi)
(600)
Coupon
A
- Den "CHOKE" Hebel drehen, ohne dabei den Gasgriff
zu drehen.
- Den Druckschalter "START" drücken.
- Wenn der Motor warm ist, den "CHOKE" Hebel lösen.
- Den Druckschalter "START" drücken.
5
4
3
2
1
16
19
18
24
23
11 Druckschalter "OK"
12 Betriebsmodus "SPORT"
13 Kilometerzähler Gesamtkilo-
meter
14 Kilometerzähler Tageskilometer 1
15 Kilometerzähler Tageskilometer 2
16 Display eingelegter Gang
17 Druckschalter "HAZARD"
18 Thermometer der Kühlflüssig-
keit
• Am Display wird nur ein einzi-
ger, blinkender Balken ange-
zeigt. Das ist die Anzeige für
niedrige Temperatur.
6000
12000
(3800)
(7500)
B
C
9
6
7
8
12
14
13
15
18
30
• Alle Balken sind eingeschal-
tet, der oberste Balken blinkt.
Das ist die Anzeige für hohe
Temperatur.
19 Drehzahlmesser
20 Kupplungshebel
21 Druckschalter Lichthupe
22 Hupenschalter
23 Blinkerschalter
24 Druckschalter Fernlicht /
Fahrlicht
25 Druckschalter "START"
26 Motoranhalt Druckknopf
27 "CHOKE" Hebel (Kaltstart)
18000
24000
(11200)
(14900)
D
E
6
4
7
1
Druckschalter "START
"CHOKE" Hebel
10
11
26
25
28 Bremshebel Vorderradbremse
29 Gasgriff
30 Zündschloß
Seite 1 von 4
30000
36000
(18600)
(22400)
F
G
3
5
1
2
27
28
29
