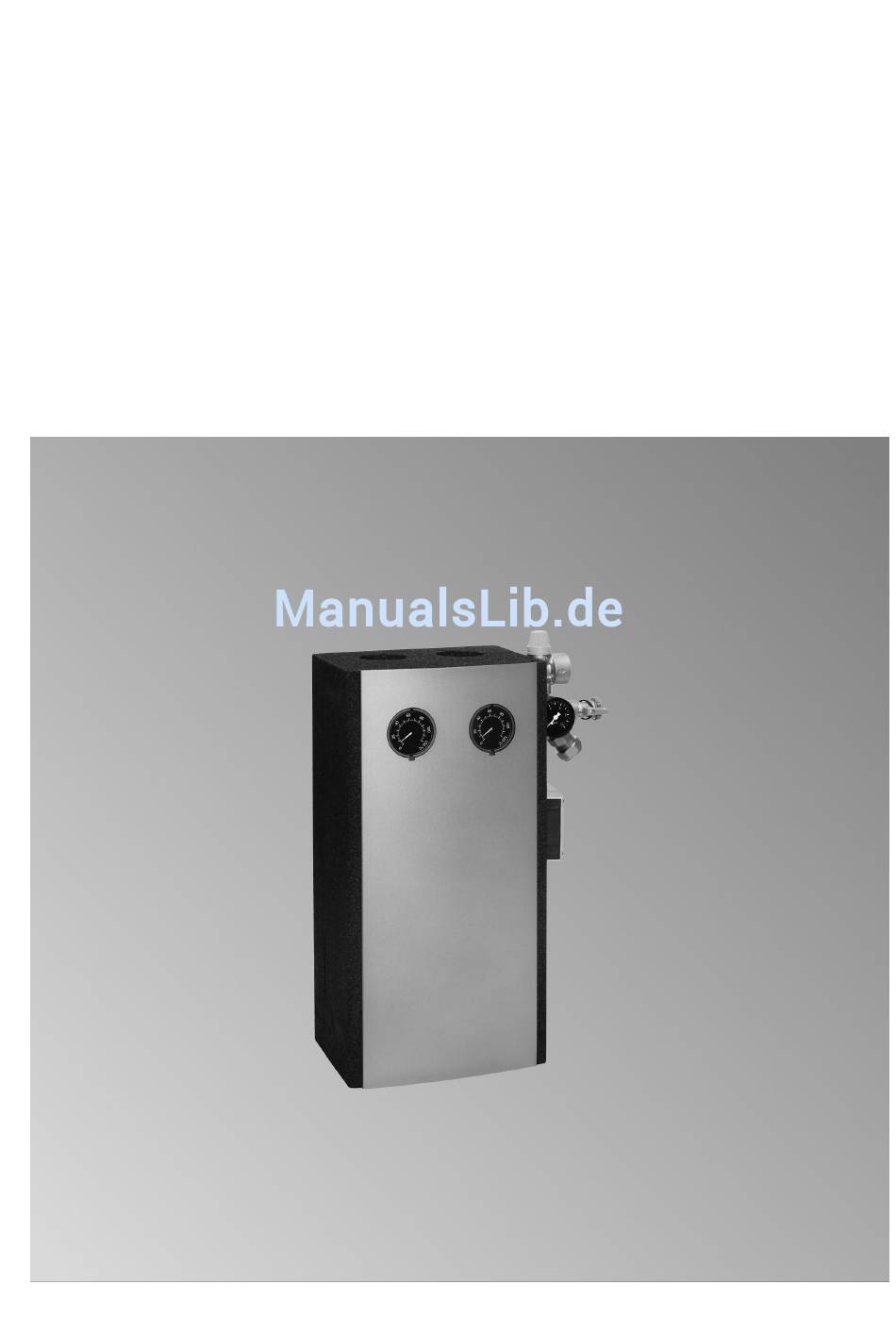

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Solar-Divicon und Solar-Pumpenstrang Solar-Divicon und Solar-Pumpenstrang Bitte aufbewahren! 5683 090 3/2015...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände). Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen. -
Seite 4: Inhaltsverzeichnis
■ Einzelteillisten Bestellung von Einzelteilen ..............19 Einzelteilliste Solar-Divicon, Typ PS10 ..........20 Einzelteilliste Solar-Divicon, Typ PS10, SM1 ......... 22 Einzelteilliste Solar-Divicon, Typ PS10, SD1 ......... 24 Einzelteile Solar-Pumpenstrang, Typ P10 ..........26 Einzelteilliste Solar-Divicon, Typ PS20 ..........28 Einzelteilliste Pumpenstrang, Typ P20 ..........30 Technische Daten Technische Angaben ................ - Seite 5 Bauteil in geeigneten Sammelstellen abge- ben. Bauteil nicht im Hausmüll entsorgen. Produktinformationen Ausführungen Solarregelung Umwälzpumpe Ohne Vitosolic 100, Solarregelungsmo- Stufig Hocheffizient, mit Typ SD1 dul, Typ SM1 PWM-Ansteuerung Solar-Divicon PS10 PS20 — — — Solar-Pumpenstrang — — — — —...

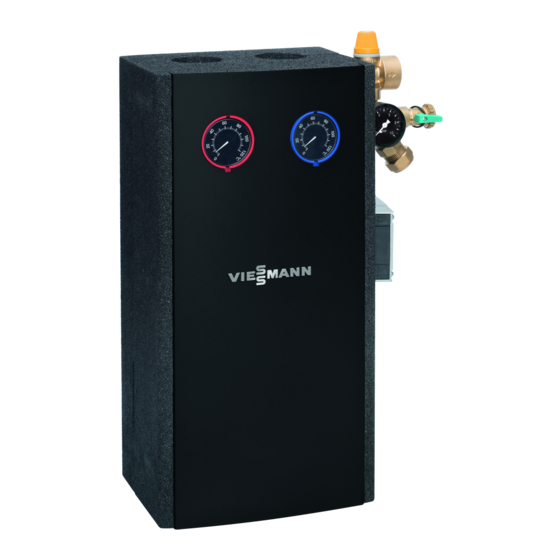

- Seite 6 ■ Absperrhahn (Stellschraube oberhalb der Volumen- trolle der Solaranlage bei Inbetriebnahme und wäh- stromanzeige, siehe Seite 8) rend des Betriebs ■ Je nach Ausführung Solarregelung ■ Kugelhahn mit integrierter Rückschlagklappe in Vor- lauf- und Rücklaufleitung Abb.1 Solar-Divicon Thermometer Solar-Pumpenstrang Sicherheitsgruppe...
-
Seite 7: Produktinformationen
Information Produktinformationen (Fortsetzung) Umwälzpumpe Luftabscheider Absperrventile Befüllhahn Rückschlagventile Anschluss für Ausdehnungsgefäß Absperrhahn RL Rücklauf VL Vorlauf Entleerungshahn Volumenstromanzeige Funktion der Absperr- und Rückschlagventile Links Vorlaufstrang Rechts: Rücklaufstrang Betriebsstellung Senkrechte Stellung Befüllung/Spülung 90° 45° Drehung VL-Kugelhahn nach rechts um 45° Drehung RL-Kugelhahn nach rechts um 90° Entleerung 45°... - Seite 8 Information Produktinformationen (Fortsetzung) Absperrhahn und Volumenstromanzeige Luftabscheider Abb.2 Abb.4 Absperrhahn (Stellschraube) Entlüfter 1 Spülen Anschluss für Schlauch 2 Entleeren 3 Regulierung des Volumenstroms 4 Betriebsstellung (in der Abbildung dargestellt) Volumenstromanzeige Volumenstrom an der Oberkante des Schwebekörpers ablesen l/min Abb.3...
-
Seite 9: Montagevorbereitung
Montagevorbereitung Montage- und Installationshinweise Abmessungen Solar-Divicon Solar-Pumpenstrang Abb.6 Abb.5 Montage der Klemmringverschraubungen ■ Alle Rohrenden müssen rechtwinklig und entgratet ■ Überwurfmutter erst von Hand anziehen, dann mit sein. Gabelschlüssel um eine -Drehung festziehen. ¾ Stützhülsen in Rohrleitungen einlegen. An Klemmringverschraubungen keine ausgeglühten ■... -
Seite 10: Abstände
Montagevorbereitung Abstände Solar-Pumpenstrang rechts neben der Solar-Divi- Solar-Pumpenstrang links neben der Solar-Divicon PS10 PS10 PS20 PS20... -
Seite 11: Montageablauf
Montageablauf Solar-Divicon anbauen Solar-Divicon und Solar-Pumpenstrang sind nicht für Zur Installation Rotguss-, Messing- oder Edelstahlfit- ■ ■ den direkten Kontakt mit Schwimmbadwasser geeig- tings, Kupfer- oder Edelstahlrohre oder Viessmann net. Edelstahl-Solarleitung verwenden. ■ Nach jeder Entleerung Anlage mit Wärmeträgerme- Hanf nur in Verbindung mit druck- und temperatur- dium spülen. - Seite 12 In Rohrleitungen des Solarkreises Stützhülse ein- 3. Zur einfacheren Montage Vorlauf- und Rücklauf- legen und mit Anschlüssen der Armaturen ver- strang entnehmen. schrauben. Bei Solar-Divicon, Typ PS20 vor der Entnahme die ■ Montage mit Edelstahl-Solarleitung Sicherungsfeder entfernen. Im Wellental gratfrei ablängen, Wellenberg nicht beschädigen.
-
Seite 13: Elektrische Anschlüsse
Montageablauf Solar-Divicon anbauen (Fortsetzung) Hinweis zur Solar-Divicon, Typ PS10 mit Solarrege- lung Zu Wartungs- oder Servicearbeiten kann die Solarre- gelung an der Umwälzpumpe seitlich eingehangen werden. Elektrische Anschlüsse Ausführung mit Solarregelung: ■ Die Umwälzpumpe ist werkseitig an der Solarrege- lung angeschlossen. -
Seite 14: Solar-Pumpenstrang Anbauen
Abb.8 2. Zur einfacheren Montage Rücklaufstrang entneh- 6. Varianten: men. ■ Montage mit Kupferrohr Bei Solar-Divicon, Typ P20 vor der Entnahme die In Rohrleitungen des Solarkreises Stützhülse ein- Sicherungsfeder entfernen. legen und mit Anschlüssen der Armaturen ver- schrauben. ■ Montage mit Edelstahl-Solarleitung Im Wellental gratfrei ablängen, Wellenberg nicht... -
Seite 15: Elektrische Anschlüsse
Montageablauf Solar-Pumpenstrang anbauen (Fortsetzung) Elektrische Anschlüsse Anschlussleitung für Umwälzpumpe durch Leitungska- Montage- und Serviceanleitung der Solarrege- nal nach unten führen und an Solarregelung anschlie- lung ßen. Umwälzpumpe austauschen 1. Absperrventil im Rücklaufstrang schließen 3. Entleerungshahn öffnen und Wärmeträgerme- (siehe Seite 7). dium ablassen. -
Seite 16: Pumpenkennlinien
Montageablauf Umwälzpumpe austauschen (Fortsetzung) Pumpenkennlinien 3-stufige Umwälzpumpe Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min Abb.10 Widerstandskennlinie Förderhöhe Leistungsstufe I Förderhöhe Leistungsstufe II Förderhöhe Leistungsstufe III Hocheffizienz-Umwälzpumpe mit PWM-Ansteuerung Typ PS10 und P10 Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min Abb.11 Widerstandskennlinie Max. -
Seite 17: Led An Der Hocheffizienz-Umwälzpumpe
Montageablauf Umwälzpumpe austauschen (Fortsetzung) Hocheffizienz-Umwälzpumpe mit PWM-Ansteuerung Typ PS20 und P20 Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min Abb.12 Widerstandskennlinie Max. Förderhöhe LED an der Hocheffizienz-Umwälzpumpe Bedeutung Ursache Behebung Leuchtet grün. Umwälzpumpe in Betrieb — — Blinkt in kurzen Abständen Umwälzpumpe in Standby —... - Seite 18 Montageablauf Umwälzpumpe austauschen (Fortsetzung)
-
Seite 19: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) -
Seite 20: Einzelteilliste Solar-Divicon, Typ Ps10
Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10 Ohne Solarregelung 0017 0018 0006 0019 0007 0015 0013 0012 0008 0014 0009 0016 0011 0020 0005 0001 0001 0003 0010 0021 0002 0004 0022 0022 Abb.13... - Seite 21 Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) Pos. Einzelteil 0001 Wärmedämmschale 0002 Satz Dichtungen 0003 Typenschild Solar-Divicon PS10 0004 Anschlussleitung Umwälzpumpe 230V~ 0005 Befestigungselemente 0006 Kugelhahn Rücklauf, DN 15 0007 Sicherheitsgruppe 0008 Umwälzpumpe 0009 Volumenstromanzeige 0010 Abdeckung 0011 Montageplatte 0012 Thermometer blau...
-
Seite 22: Einzelteilliste Solar-Divicon, Typ Ps10, Sm1
Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10, SM1 Mit Solarregelungsmodul, Typ SM1 0021 0022 0010 0004 0016 0012 0015 0017 0009 0014 0018 0013 0024 0011 0001 0006 0003 0001 0019 0002 0007 0008 0023 0020 0009 0026 0027 0005 0025 Abb.14... - Seite 23 Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10, SM1 (Fortsetzung) Pos. Einzelteil 0001 Wärmedämmschale 0002 Solarregelungsmodul, Typ SM1 0003 Typenschild Solar-Divicon PS10-SM1 0004 Kugelhahn Vorlauf DN 15 0005 Anschlussleitung Kollektorkreispumpe 230 V~ 0006 Befestigungselemente 0007 Schrauben SM1 0008 Abdeckung 0009 Satz Dichtungen 0010 Kugelhahn Rücklauf, DN 15...
-
Seite 24: Einzelteilliste Solar-Divicon, Typ Ps10, Sd1
Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10, SD1 Mit Vitosolic 100, Typ SD1 0022 0021 0016 0005 0015 0010 0018 0011 0012 0017 0013 0023 0014 0028 0019 0002 0007 0029 0006 0001 0001 0003 0008 0026 0027 0025 0009 0020 0024... - Seite 25 Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS10, SD1 (Fortsetzung) Pos. Einzelteil 0001 Wärmedämmschale 0002 Vitosolic 100, Typ SD1 0003 Typenschild Solar-Divicon PS10-SD1 0005 Kugelhahn Vorlauf, DN 15 0006 Befestigungselemente 0007 Befestigungselemente für Vitosolic 100 0008 Abdeckung 0009 Satz Dichtungen 0010 Kugelhahn Rücklauf, DN 15...
-
Seite 26: Einzelteile Solar-Pumpenstrang, Typ P10
Einzelteillisten Einzelteile Solar-Pumpenstrang, Typ P10 0006 0007 0012 0013 0008 0011 0014 0010 0005 0001 0001 0003 0016 0009 0004 0015 0002 Abb.16... - Seite 27 Anschlussleitung Umwälzpumpe 230V~ 0005 Befestigungselemente 0006 Kugelhahn Rücklauf,m DN 15 0007 Umwälzpumpe 0008 Volumenstromanzeige 0009 Abdeckung 0010 Montageplatte 0011 Klemmringverschraubung (2 Stück) 0012 Griff Kugelhahn, DN 15 0013 Thermometer blau 0014 Halteclip (2 Stück) 0015 Montage-und Serviceanleitung Solar-Divicon 0016 Anschlussleitung Umwälzpumpe PWM...
-
Seite 28: Einzelteilliste Solar-Divicon, Typ Ps20
Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS20 0017 0014 0018 0013 0003 0006 0019 0007 0016 0015 0008 0012 0004 0022 0005 0010 0012 0009 0020 0011 0021 0002 0001 Abb.17... - Seite 29 Einzelteillisten Einzelteilliste Solar-Divicon, Typ PS20 (Fortsetzung) Pos. Einzelteil 0001 Anschlussleitung Umwälzpumpe, 230 V~ 0002 Anschlussleitung Umwälzpumpe, PWM 0003 Kugelhahn Vorlauf, DN 25 0004 Satz Dichtungen 0005 Luftanscheider, DN 25 0006 Kugelhahn Rücklauf DN 25 0007 Sicherheitsgruppe 0008 Umwälzpumpe 0009 Volumenstromanzeige...
-
Seite 30: Einzelteilliste Pumpenstrang, Typ P20
Einzelteillisten Einzelteilliste Pumpenstrang, Typ P20 0007 0010 0003 0013 0012 0004 0008 0016 0011 0005 0008 0014 0006 0009 0015 0001 0002 Abb.18... - Seite 31 0005 Volumenstromanzeige 0006 Befestigungselemente 0007 Klemmringverschraubung (2 Stück) 0008 Wärmedämmschale 0009 Abdeckung 0010 Kugelhahn Rücklauf, DN 25 0011 Montageplatte 0012 Thermometer blau 0013 Griff Kugelhahn, DN 25 0014 Halteclip (2 Stück) 0015 Montage- und Serviceanleitung Solar-Divicon 0016 Typenschild Solar-Pumpenstrang P20...
-
Seite 32: Technische Angaben
Technische Daten Technische Angaben PS10, P10 PS10, P10 PS20, P20 Umwälzpumpe (Fabrikat Wilo) ST15/6ECO PARA 15/7.0 PARA 15/7.5 Stufige Umwälz- Hocheffizienz-Umwälzpumpe mit PWM- pumpe Ansteuerung Nennspannung Leistungsaufnahme Leistungsstufe I — — ■ Leistungsstufe II — — ■ Leistungsstufe III — —... -
Seite 33: Anhang
Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit. - Seite 34 Stichwortverzeichnis Stichwortverzeichnis Absperrventil..............7 Pumpenkennlinien............16 Abstände..............10 Ausführungen...............5 Rückschlagventil............7 Bestandteile..............6 Solar-Divicon – Abmessungen............9 Einzelteile – anbauen..............11 – Pumpenstrang, Typ P10..........26 Solar-Pumpenstrang – Pumpenstrang, Typ P20..........30 – Abmessungen............9 – Typ PS10..............20 – anbauen..............14 – Typ PS10, SD1............24 Symbolerklärung............
