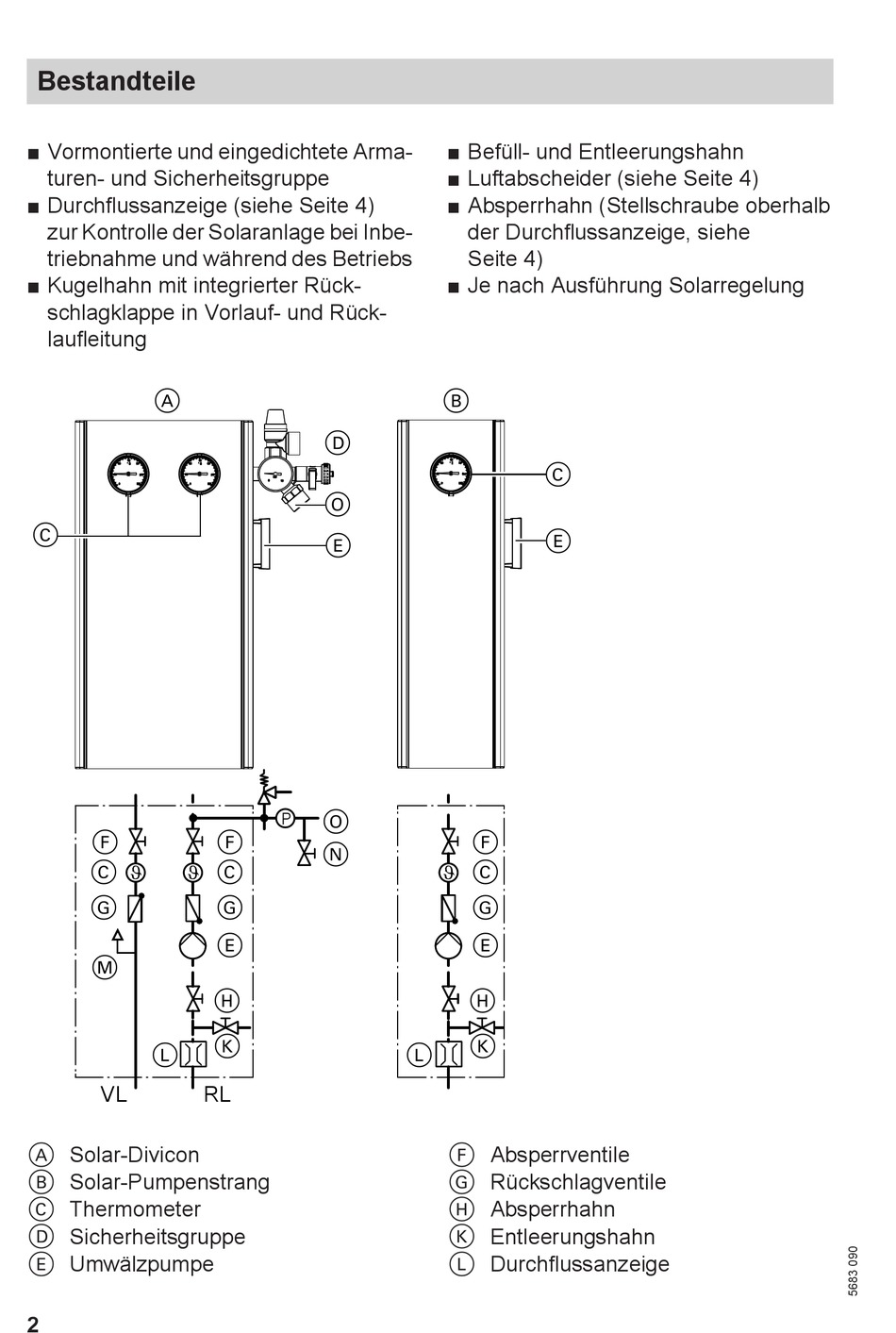

Bestandteile
■ Vormontierte und eingedichtete Arma-
turen- und Sicherheitsgruppe
■ Durchflussanzeige (siehe Seite 4)
zur Kontrolle der Solaranlage bei Inbe-
triebnahme und während des Betriebs
■ Kugelhahn mit integrierter Rück-
schlagklappe in Vorlauf- und Rück-
laufleitung
A
C
F
C
G
M
L
VL
A Solar-Divicon
B Solar-Pumpenstrang
C Thermometer
D Sicherheitsgruppe
E Umwälzpumpe
2
D
O
E
P
O
F
N
C
G
E
H
K
RL
■ Befüll- und Entleerungshahn
■ Luftabscheider (siehe Seite 4)
■ Absperrhahn (Stellschraube oberhalb
der Durchflussanzeige, siehe
Seite 4)
■ Je nach Ausführung Solarregelung
B
C
E
F
C
G
E
H
K
L
F Absperrventile
G Rückschlagventile
H Absperrhahn
K Entleerungshahn
L Durchflussanzeige
