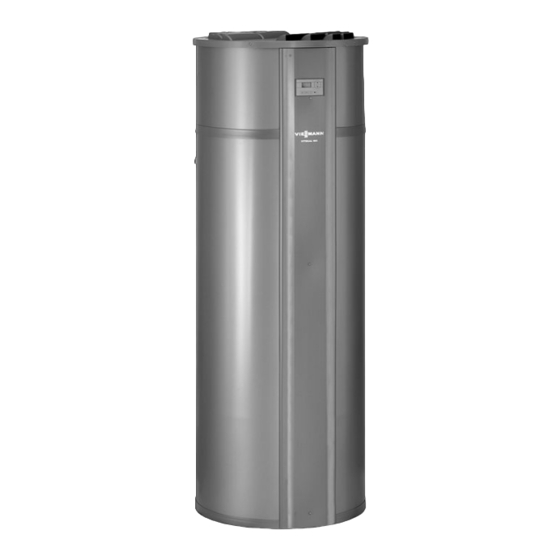

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocal 160-A Typ WWK und WWKS Warmwasser-Wärmepumpe Gültigkeitshinweise siehe letzte Seite VITOCAL 160-A Bitte aufbewahren! 5681 784 9/2009...
-
Seite 2: Sicherheitshinweise
Fachkundi- len mit sicherheitstechnischer gen zu erfolgen. Funktion gefährdet den sicheren Betrieb der Anlage. Vorschriften Defekte Bauteile müssen durch Viessmann Originalteile ersetzt Beachten Sie bei Arbeiten werden. ■ die gesetzlichen Vorschriften zur Unfallverhütung, ■ die gesetzlichen Vorschriften zum Umweltschutz, ■... - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Serviceeinstellungen..................15 Serviceabfragen Temperaturen abfragen..................19 Störungsbehebung Diagnose......................20 Anschluss- und Verdrahtungsschema............. 23 Einzelteilliste....................... 25 Protokolle......................27 Technische Daten....................29 Anhang Hydraulische Anschlüsse..................30 Bescheinigungen Konformitätserklärung.................. -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • 1. Speicher-Wassererwärmer trinkwasserseitig füllen. . . • 2. -
Seite 6: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Speicher-Wassererwärmer trinkwasserseitig füllen 1. Speicher-Wassererwärmer füllen. 2. Verschraubungen auf Dichtheit prü- Höchstplatzierte Warmwasser-Ent- fen, falls erforderlich, nachziehen. nahmestelle öffnen und unter Auf- sicht so lange geöffnet lassen, bis nur Hinweis noch Wasser ausströmt. Anschlüsse an der Wärmepumpe Den Speicher-Wassererwärmer voll- gegen Verdrehen sichern, damit die... -
Seite 7: Wärmepumpe Einschalten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmepumpe einschalten Achtung Prüfen, ob der Netzstecker in separat Damit die Vitocal 160-A nicht abgesicherte Schuko-Steckdose (230 V/ beschädigt wird, 50 Hz) eingesteckt ist. darf diese nur im befüllten Ggf. Netzstecker einstecken. -
Seite 8: Wärmepumpe Und Elektrischen Anschlussraum Öffnen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmepumpe und elektrischen Anschlussraum öffnen Wärmepumpe öffnen A Umluftdeckel B Abluftdeckel... -
Seite 9: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) C Frontblende Elektrischen Anschlussraum öffnen Hinweise zum Zusammenbau Nach den Arbeiten an den Bauteilen alle elektrischen Steckverbindungen auf fes- ten Sitz prüfen. Darauf achten, dass alle Abdeckungen korrekt in den Nuten sitzen und keine elektrischen Leitungen eingeklemmt sind. -
Seite 10: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer innen reinigen 01. Speicher-Wassererwärmer über 04. Reinigungsflansch A abschrau- Entleerung (siehe Seite 30) ent- ben. leeren. 02. Speicher-Wassererwärmer vom Rohrsystem trennen, damit keine Reinigungsmittel und Verunreini- gungen in das Rohrsystem gelan- gen können. -
Seite 11: Magnesiumanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung 07. Reinigungsmittel vollständig Spitze, scharfkantige und ablassen. harte Gegenstände können die Innenwandung beschä- 08. Speicher-Wassererwärmer nach digen. der Reinigung gründlich spülen. Zur manuellen Reinigung nur Geräte aus Kunststoff 09. Am Reinigungsflansch neuen verwenden. - Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen 1. Speicher-Wassererwärmer bis auf 4. Messgerät zwischen Steckzunge und Einbauhöhe der Magnesiumanode Masseleitung in Reihe schalten und entleeren (siehe Kapitel „Speicher- Strom messen: Wassererwärmer innen reinigen“). ■ > 0,3 mA: Anode ist funktionsfähig.
-
Seite 13: Freien Lauf Des Ventilators Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode prüfen und austauschen Falls ein Anodenabbau auf einen Durch- messer von 6 bis 10 mm festgestellt wird, Magnesiumanode A austau- schen. Freien Lauf des Ventilators prüfen Gefahr Ventilator reinigen Unbeabsichtigtes Anlaufen des Ventilators kann zu schweren Ventilator z.B. -
Seite 14: Luft-Wärmetauscher Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung Dies führt zu Unwucht und somit Ausgleichsgewichte am Ventila- einem höheren Geräuschpegel torrad nicht entfernen. und Verschleiß des Ventilators. Luft-Wärmetauscher reinigen Gefahr Die Berührung von spannungs- führenden Teilen kann zu gefähr- lichen Verletzungen durch elekt- rischen Strom führen. -
Seite 15: Serviceeinstellungen
Serviceeinstellungen Serviceeinstellungen Folgende Tasten drücken: 4. |/~+t gleichzeitig, bis gewünschter Wert 1. |+~ gleichzeitig ca. 10 s, im erscheint. Display erscheint „E0“. Hinweis 2. |/~ bis gewünschter Betriebs- Die Anzeige wechselt nach ca. 15 s parameter angezeigt wird. automatisch auf die Anzeige der Warm- wassertemperatur. - Seite 16 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Para- Ausliefe- Funktion Eingestell- meter rungszu- ter Wert stand/ Einstellbe- reich 0 %/ Mindest-Luftmenge: 0 bis 100 % Niedrigste Luftmenge, bei der der Ventilator laufen kann. Um eine geringe Luftströmung durch den Luft-Wärmetauscher zu gewährleisten, einen nicht zu hohen Wert einstellen. Bei einem zu hohen Wert kann die Wärme- zufuhr über den Luft-Wärmetauscher bei Ausfall des Sicherheitshochddruckschalters...
- Seite 17 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Para- Ausliefe- Funktion Eingestell- meter rungszu- ter Wert stand/ Einstellbe- reich Nur bei Typ WWKS: 0 bis 5 E19 0 Keine solare Trinkwassererwärmung E19 1 Die Trinkwassererwärmung erfolgt mit Son- nenkollektoren und Wärmepumpe. Die Solarkreispumpe wird eingeschaltet, wenn der in E2 eingestellte Wert erreicht ist und die in E20 eingestellte Temperaturdiffe- renz überschritten wird.
- Seite 18 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Para- Ausliefe- Funktion Eingestell- meter rungszu- ter Wert stand/ Einstellbe- reich 100 %/ Ventilatorgeschwindigkeit (Stufe 1) in 0 bis 100 % Betriebsart „Dauer-Betrieb“ (P1 muss auf „2“ stehen, siehe Bedienungsanleitung) Hinweis Dieser Wert ist auch der Maximalwert für die Betriebsart „Automatik-Betrieb“...
-
Seite 19: Serviceabfragen
Serviceabfragen Temperaturen abfragen Entsprechend des Typs der Vitocal 160-A können folgende Temperaturwerte abge- lesen werden: t 4 nicht belegt t 5 Lufteintrittstemperatur t 6 Temperatur Luft-Wärmetauscher t 7 Trinkwassertemperatur oben t 8 Trinkwassertemperatur unten t 9 Kollektortemperatur in Verbindung mit Vitocal 160-A, Typ WWKS Taste |/~ drücken, bis die entspre-... -
Seite 20: Störungsbehebung
Störungsbehebung Diagnose Die Wärmepumpe ist mit folgenden Sicherheitseinrichtungen ausgestattet: ■ Sicherheitshochdruckschalter (Hochdruckbegrenzer) ■ Sicherheitstemperaturbegrenzer bei Betrieb mit Elektro-Heizeinsatz Sicherheitshochdruckschalter (Hochdruckstörung) Der Sicherheitshochdruckschalter Die Störung wird vom Gerät erfasst und schützt die Wärmepumpe vor unzulässig durch Blinken der roten Störungsan- hohem Betriebsdruck im Kältekreis. zeige „U“... - Seite 21 Störungsbehebung Diagnose (Fortsetzung) 1. Trinkwassertemperatur absenken 3. Sicherheitstemperaturbegrenzer (z.B. durch Wasserabnahme an der durch Drücken des Entriegelungs- Zapfstelle). knopfes A entriegeln. 2. Wärmepumpe öffnen (siehe Seite 8).
-
Seite 22: Sensoren Prüfen
Störungsbehebung Diagnose (Fortsetzung) Sensoren prüfen 90 100 Temperatur in °C 1. Entsprechenden Sensor abklemmen 2. Messergebnis mit Ist-Temperatur (siehe Seite 9 und Anschluss- und vergleichen (Abfrage siehe Seite 19) Verdrahtungsschema) und Wider- Bei starker Abweichung Montage stand messen. prüfen und ggf. Sensor austau- schen. -
Seite 23: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema T1,6 AH A Regelung Vitocal 160-A G Kollektortemperatursensor für B Temperatursensor Lufteintritt Solarbetrieb (bei Typ WWKS) H Solarkreispumpe (bei Typ WWKS) C Temperatursensor Luft-Wärmetau- K Netzanschluss 230 V/50 Hz scher D Speichertemperatursensor oben L Anschlusskasten... - Seite 24 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) O Elektro-Heizeinsatz T Speicher-Wassererwärmer P Sicherheitstemperaturbegrenzer Vitocal 160-A U Bedieneinheit R Verdichter 230 V~ S Ventilator 230 V~...
-
Seite 25: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 015 Frontblende Best.-Nr. und Herst.-Nr. (siehe Typen- 016 Blechmantel oben schild) sowie die Positionsnummer des 017 Umluftabdeckung Einzelteils (aus dieser Einzelteilliste) 018 Abluftabdeckung angeben. 019 Schraderventil Handelsübliche Teile sind im örtlichen 020 Muffler Fachhandel erhältlich. 021 Ventilator-Ansauggehäuse 022 Rückschlagventil Einzelteile... - Seite 26 Einzelteilliste Einzelteilliste (Fortsetzung)
-
Seite 27: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... - Seite 28 Protokolle Protokolle (Fortsetzung) Wartung/Service Wartung/Service Wartung/Service durch:...
-
Seite 29: Technische Daten
Technische Daten Technische Daten Leistung bei Trinkwassererwärmung von 15 auf 45 °C und 1,52 15 °C Lufttemperatur Elektrische Leistungsaufnahme 0,43 Leistungszahl ε (COP) 3,54 Luftvolumenstrom Elektrische Leistungsaufnahme des Elektro-Heizeinsatzes 1,50 Speicherinhalt Gewicht ■ Typ WWK ■ Typ WWKS Abmessungen ■ Länge (7) ■... -
Seite 30: Anhang Hydraulische Anschlüsse
Anhang Hydraulische Anschlüsse KW/E Entleerung, R ¾ HRs Heizwasserrücklauf Solaranlage (nur bei Typ WWKS) HRs Heizwasservorlauf Solaranlage (nur bei Typ WWKS) KOA Kondenswasser, 7 19 mm Kaltwasser, R ¾ WW Warmwasser, R ¾ Zirkulation, R ¾... -
Seite 31: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH&Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 160-A mit den folgenden Normen über- einstimmt: DIN EN 55 014-1; 2007 DIN EN 55 014-2; 1997 + A1; 2002 + A2; 2008 DIN EN 50 366;... -
Seite 32: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anodenstrom prüfen......11 Netzstecker..........7 Anschlusskasten öffnen.......9 Anschluss- und Verdrahtungsschema......23 Regelung..........23 Bedieneinheit........23 Sensoren prüfen........22 Sensortemperaturen abfragen...19 Sicherheitseinrichtungen....20 Einzelteilliste........25 Sicherheitshochdruckschalter....20 Sicherheitstemperaturbegrenzer..20 Sicherung...........22 Fühlertemperaturen abfragen....19 Speicher-Wassererwärmer reinigen. .10 Gültigkeitshinweis......36 Temperaturen abfragen.....19 Hochdruckstörung......20 Ventilator reinigen......13 Hydraulische Anschlüsse....30 Wärmepumpe Kältekreis..........6 ■ außer Betrieb nehmen......7 Kondenswasserablauf prüfen....6 ■... -
Seite 36: Gültigkeitshinweis
Gültigkeitshinweis Vitocal 160-A mit Herstell-Nr. Typ WWKS 7299 247 8 0100 ... Typ WWK 7299 248 8 0100 ... Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
