4.4 Anschließen der Kabel
Achten Sie darauf, das beim Anschließen der Kabel die Kundeneinheit entweder verriegelt
!
ist oder nicht in der Händlereinheit liegt. (Dann legen Sie die Kundeneinheit absturzsicher
neben der Händlereinheit ab.) Sie kann sonst beim Umdrehen der Händlereinheit herausfallen
und beschädigt werden.
4.4.1 Anschließen der Kabel an der Händlereinheit
Schließen Sie zuerst alle Kabel an die Händlereinheit an, und zwar in der folgenden Reihenfolge:
1. Kasse (verschrauben Sie die Verriegelung mit einem Kreuzschraubendreher)
2. Kundeneinheit (Sie können das Kabel nach rechts oder nach links herausführen)
3. Stromversorgung
4. DFÜ (Achten Sie darauf, daß der Westernstecker richtig einrastet)

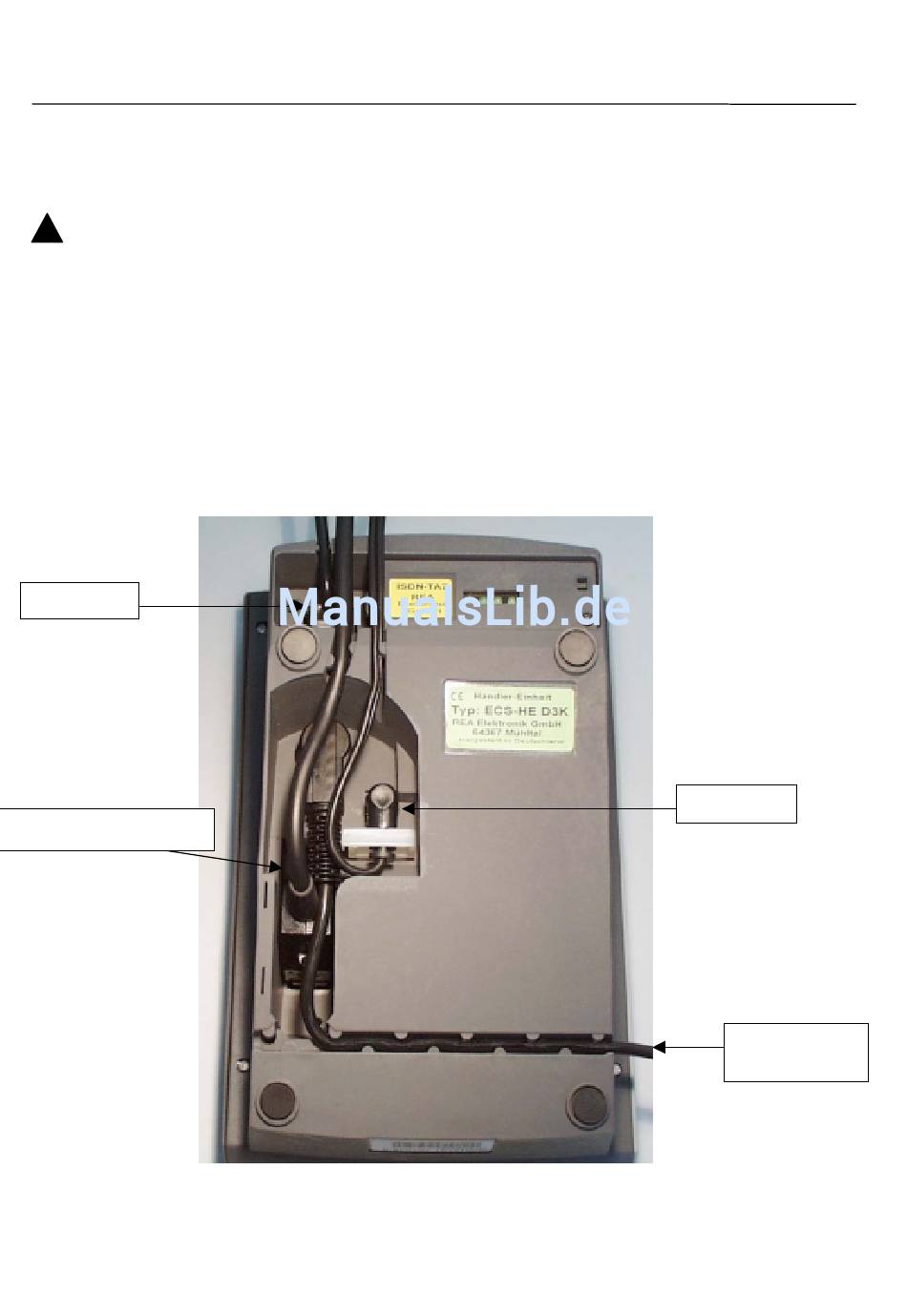

DFÜ-Kabel
Kassenanschlusskabel
Nutzen Sie bitte unbedingt die vorhandenen Kabelführungen und Zugentlastungen.
Seite 4-4
GmbH
Datei: HandbuchECS.doc
REA ECS Bedienhandbuch
4
Netzkabel
Kabel zur
Kundeneinheit
