Welches Kabel wohin
Die REA ECS Händlereinheit hat Anschlüsse für die DFÜ, für die Kundeneinheit, für das Netz und
für einen Kassenanschluss.
D-Sub-Stecker für
Kassenanschluss
Die verwendeten Stecker sind je ein
RJ-45- (oder Western-) Stecker zum Anschluss der DFÜ
5-poliger DIN-Stecker zum Anschluss der Kundeneinheit
2-poliger Netzteilstecker zur Spannungsversorgung
9-poliger D-Sub-Stecker (optional) zum Anschluss an eine Kasse/ ein Kassensystem
Seite 4-2
GmbH
DFÜ-Stecker
Stecker für
Kundeneinheit
Netzteilstecker
Datei: HandbuchECS.doc
Abb.:

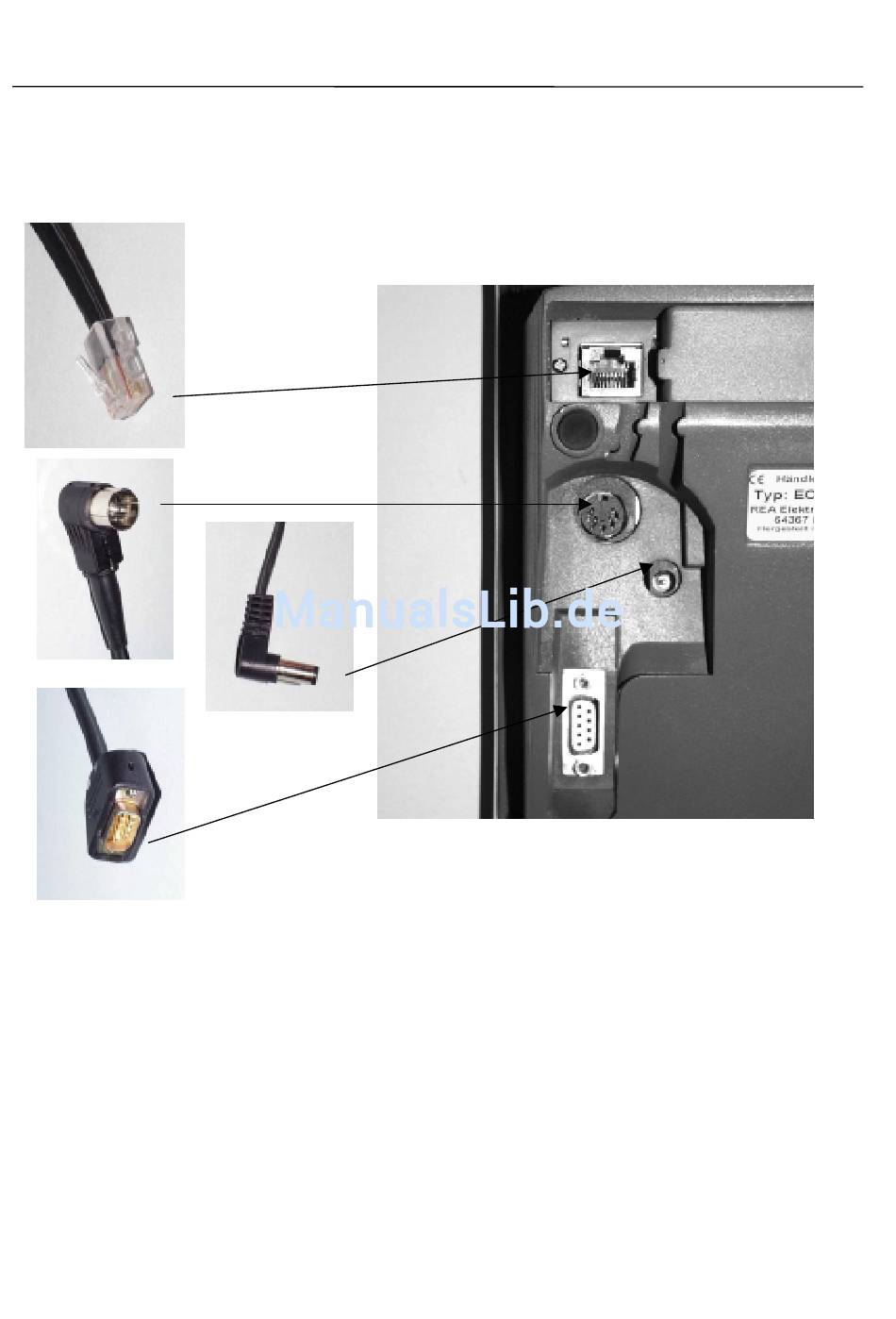

Bodenplatte Händlereinheit –
Ausschnitt Anschlusssteckdosen
