Das REA ECS
2.4
DFÜ-Möglichkeiten
Für die DFÜ-Anbindung bietet das REA ECS folgende Möglichkeiten:
DFÜ-Gerät/Netz
Analoges Modem
ISDN Terminal-
adapter
(National + Euro)
RS 232 (z. B. für
externe DFÜ,
TCP/IP)
REA-Bus (RS 485
Bus) (für Cluster)
Hinweis:

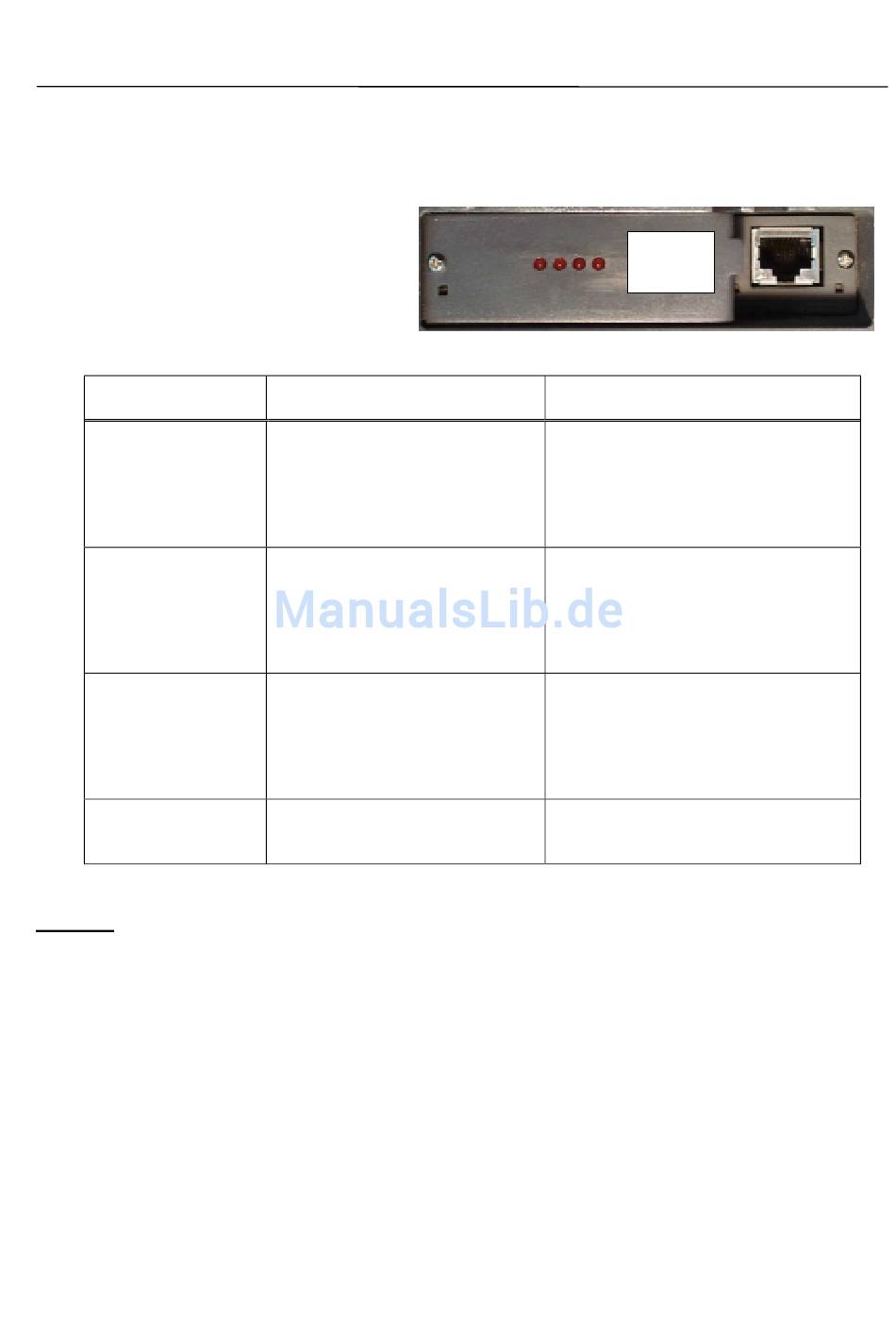

Die LEDs befinden sich auf der Unterseite der Händlereinheit neben der Buchse des
DFÜ-Anschlusses.
Bei einem ISDN-TA sind die LEDs grün.
Bei einem Analog-Modem sind die LEDs rot.
Copyright © 2001 by REA Elektronik GmbH
Version 1.1
Übertragungsrate 14 400 Baud
(optional 38 400 Baud)
X 25 B-Kanal
X 31 D-Kanal
[serielle Schnittstelle]
REA
DFÜ-
1 2 3 4
Bedeutung der leuchtenden LEDs
1
Verbindung steht
2
Verbindungsaufbau erfolgt
3
Modem betriebsbereit
4
Stromversorgung OK
1
= L
ISDN Ebene 1 aktiv
2
= B1 X.25 Verbindung aktiv
3
= B2 X.25 Verbindung aktiv
4
= D X.31 Verbindung aktiv
1
Daten werden empfangen
2
Verbindung steht
3
Daten werden gesendet
4
Stromversorgung OK
