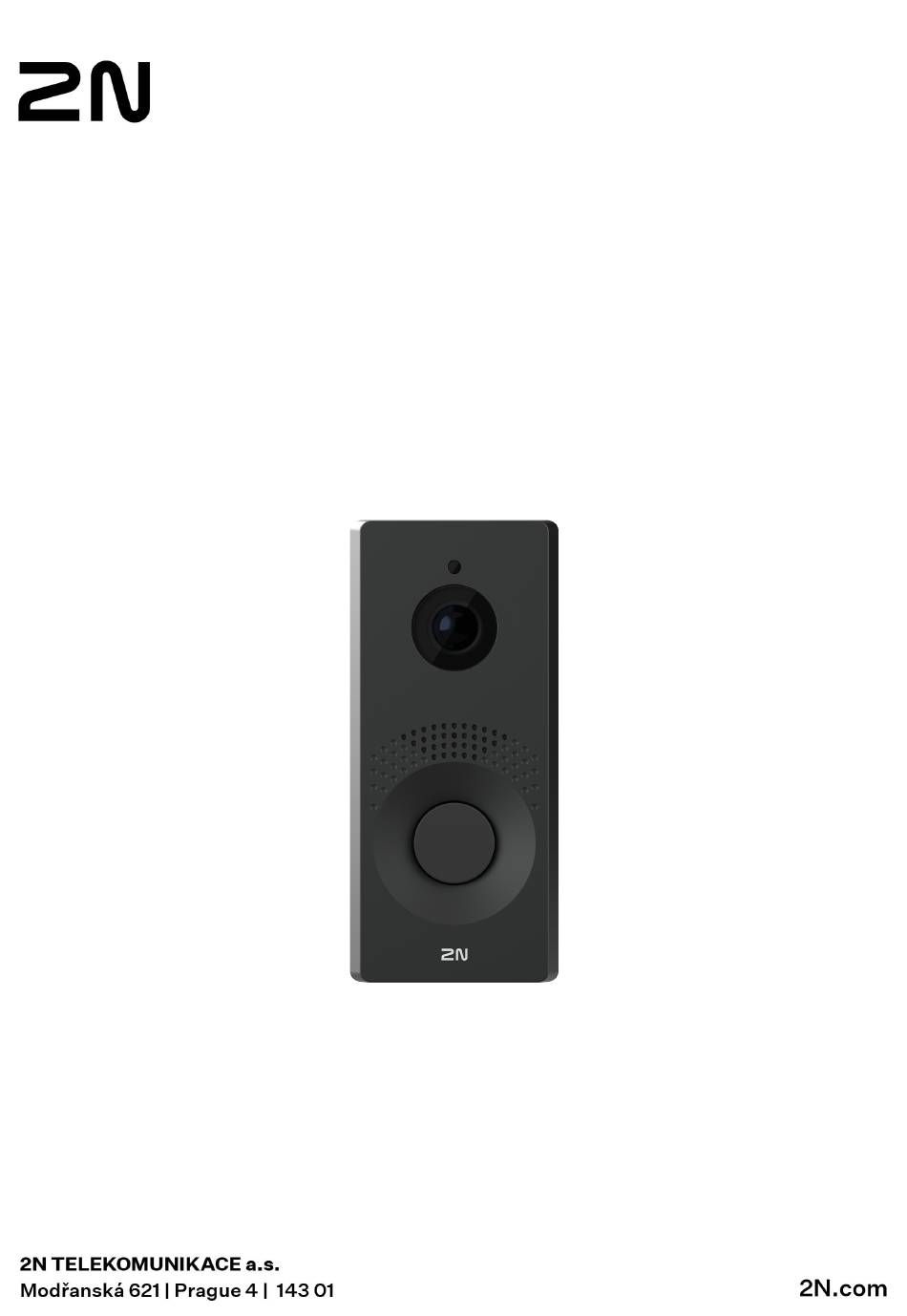

  • Seite 1 2N IP One Installationshandbuch...

  • Seite 2: Inhaltsverzeichnis

    Wechseln Sie zwischen statischer und dynamischer IP-Adresse des Geräts ......... 28 Wiederherstellung der Werkseinstellung ..................29 Ermittlung der IP-Adresse ......................29 Ermittlung der IP-Adresse mithilfe des 2N Network Scanners ............. 29 Ermittlung der IP-Adresse mithilfe der Kurzwahltaste ..............30 Wechseln Sie zwischen statischer und dynamischer IP-Adresse des Geräts ........30 Neustart des Geräts ........................
  • Seite 3 Gesetzgebung Thailands ......................41 Umgang mit Altelektrogeräten und gebrauchten Akkumulatoren ............41...

  • Seite 4: Verwendete Symbole Und Begriffe

    Verwendete Symbole und Begriffe Verwendete Symbole und Begriffe Im Handbuch werden folgende Symbole und Piktogramme verwendet: GEFAHR Halten Sie sich stets daran Beachten Sie diese Hinweise, um Verletzungsgefahren zu vermeiden. WARNUNG Halten Sie sich stets daran Beachten Sie diese Hinweise, um Schäden am Gerät zu vermeiden.

  • Seite 5: Produkteinführung

    Produkteinführung Produkteinführung In diesem Kapitel stellen wir Ihnen das Produkte 2N IP One, dessen Anwendungsmöglichkeiten und Vorteile, die sich aus seine Verwendung ergeben, Dieses Kapitel enthält auch Sicherheitshinweise. Grundeigenschaften 2N IP One ist eine elegante und dennoch robuste, mechanisch widerstandsfähige IP-Video-Gegensprech­...

  • Seite 6: Zubehör

    Bestellnummer: 9158105 Hauptgerät 2N IP One – Bronzevariante Zubehör Installationszubehör Das Gerät 2N IP One ist für den Außen- sowie Innenbereich. Für die Installation sind ein Zubehör nach der vorgesehenen Installationsart zu wählen. Bestellnummer: 9158001 Unterputz-Installationsdose Die Unterputz-Installationsdose dient zum Anschluss und zur Verstau­...

  • Seite 7: Stromversorgung

    Transformator für Netzspannung 230 V. Für die externe Stromversorgung von elektrischen Schlössern bestimmt. Bestellnummer: 9159052 Netzteil 12 V / 1 A für 2N-Induktionsschleife Die externe Stromquelle für die Induktionsschleife hat eine Eingangs­ spannung von 230 V AC und eine Ausgangsspannung von 12 V DC.

  • Seite 8: Lizenz

    Bestellnummer: 9137910 Lizenz InformaCast Bestellnummer: 9137921 MS Teams license TIPP • Die einzelnen Lizenzfunktionen sind in der Tabelle im Konfigurationshandbuch für 2N IP-Sprechanlagen in Kapitel Funktionslizenzierung aufgelistet. • Für weiteres Zubehör und spezifische Empfehlungen wenden Sie sich bitte an Ihren 2N-Händler vor Ort.

  • Seite 9: Überprüfung Des Paketinhalts

    IP-Einrichtung anzuschließen. Es muss nichts konfiguriert werden, es genügt schon, an jeder Seite des Kabels eine Einheit 2N 2Wire zu haben und mindestens eine von ihnen an eine Stromquelle anzuschließen. Die Einheit 2N 2Wire besorgt dann die PoE Stromversorgung nicht nur des zweiten Konverters, son­...

  • Seite 10: Anordnung Der Elemente Am Gerät

    Kurzanleitung Steckerabdeckung Torx-Kopfschraube Torx-Schlüssel Rahmenbefestigung Anordnung der Elemente am Gerät Gerät 2N IP One verfügt über folgende Knöpfe auf der Rückseite: Schutzschalter Signalisiert jedes unbefugte Öffnen der Sprechanlage (Schutz vor Diebstahl etc.). CONTROL-Taste Es wird verwendet, um die ursprünglichen Werkseinstellungen...

  • Seite 11: Installation

    Installation Mechanische Installation Bedingungen für die Installation Für eine korrekte Installation von 2N IP One müssen die folgenden Installations­ bedingungen erfüllt sein • Ausreichend Platz für die Installation. • Die Dübellöcher müssen den richtigen Durchmesser haben. Bei zu großen Löchern besteht die Gefahr des Herausziehens der Dübel! Verwenden Sie in diesem Fall Baukleber zur Befestigung der Dübel.

  • Seite 12: Tipps Zur Installation

    Mobilität 120-120 cm) vom Boden bis zur Höhe der Kamera des Geräts. Die Installationshöhe kann sich je nach Verwendung des Geräts unterscheiden. Beobachtungswinkel 138° (H), 114° (V) Einbauinstallation Die versenkte Installationsdose ermöglicht die Unterbringung von Kabeln in der Wand unter dem Gerät 2N IP One und Installation von Geräten.
  • Seite 13 • 2N IP One • Einbau-Einbaudose (9158001, 02941-001) TIPP Bohrschablone steht zum Download auf 2N.com zur Verfügung. WARNUNG Bevor Sie mit der mechanischen Installation am gewählten Standort beginnen, stellen Sie sicher, dass die damit verbundenen Vorbereitungen (Bohren, Schneiden in die Wand) nicht zu Störungen der Strom-, Gas-, Wasser- oder sonstigen bestehenden Verteilungssysteme...
  • Seite 14 Installation...

  • Seite 15: Oberflächeninstallation

    Box passt. Anschließend die Schraube wieder festziehen. Oberflächeninstallation Gerät 2N IP One eine Installation an der Wand ist mit der Wanddose 2N IP One – Surface mount box (9158002/03327-001) möglich. Die Dose ist nicht in der Verpackung der Haupteinheit enthalten.
  • Seite 16 Installation TIPP Bohrschablone ist auf 2n.com herunterladbar.

  • Seite 17: Elektroinstallation

    Elektroinstallation Stromversorgung des Geräts 2N IP One kann mit Strom versorgt werden direkt aus einem LAN, das mit Netzwerkelementen ausgestattet ist, die PoE 802.3af (Class 0, max. 12,95 W)-Technologie unterstützen, oder alternativ von einer externen Quelle 12 V ±15 % / 2 A DC.

  • Seite 18: Strom Aus Einer Externen Quelle

    Installation Angetrieben durch PoE 2N IP One ist mit der Technologie PoE 802.3af (Class 0, max. 12,95 W) (Class 0, max. 12,95 W) kompatibel und kann direkt vom lokalen Netz mit Hilfe der kompatiblen Netzelemente gespeist werden. Wenn Ihr Netzwerk dies nicht zulässt, können Sie alternativ einen PoE+-Injektor verwenden, die zwischen 2N IP One und dem nächstgelegenen Netzwerkelement eingefügt wird.

  • Seite 19: Geräteanschlüsse

    Installation Kombinierte Stromversorgung Geräteanschlüsse Anschließen der Anschlüsse der Haupteinheit des Geräts ERDE-Symbol Klemme für Erdungsanschluss RELAIS RELAIS-Klemmen mit Ausgang NO Schaltkontakt 30 V / 1 A AC/DC IN1-Klemmen für den Eingang, verwendbar im passiven oder aktiven Modus (–30 V bis +30 V DC) •...

  • Seite 20: Anschluss An Das Lokalnetz

    Installation Anschluss an das Lokalnetz 2N IP One verbindet sich mit dem lokalen Computernetzwerk (LAN), indem ein SSTP-Kabel (Kategorie Cat-5e oder höher) mit einem RJ-45-Stecker in den gekennzeichneten LAN-Anschluss des Geräts einge­ steckt wird. Das Gerät ist mit der Auto-MDIX-Funktion ausgestattet, sodass sowohl gerade als auch gekreuz­...
  • Seite 21 Installation Beispiele für die Installation eines Überspannungsschutzes Schema der Installation des Überspannungsschutzes bei Montage des Gerätes an der Fassade und Verkabelung außerhalb des Gebäudes...
  • Seite 22 Installation Schema der Installation des Überspannungsschutzes bei der Montage des Geräts an der Fassade und der Verkabelung innerhalb des Gebäudes...

  • Seite 23: Haupt- Und Erweiterungsmodule Des Geräts

    Sicherheitsrelais (S. 23) Modulspezifikationen Sicherheitsrelais Sicherheitsrelais (9159010, 01386-001) dient der Erhöhung der Sicherheit zwischen Geräten 2N IP One und angeschlossenem Elektroschloss. Das Sicherheitsrelais erhöht die Sicherheit des angeschlossenen Elektroschlosses erheblich, da es verhindert, dass das Schloss bei einem Geräteeinbruch entriegelt wird.

  • Seite 24: Anschlüsse Und Installation

    Installation TIPP FAQ: 2N Security Relay – Gerätebeschreibung und Verwendung mit 2N IP-Gegensprechanlagen Spezifikationen Passiver Schalter Ausgangskontakt und Öffner, max. 30 V / 1 A AC/DC Geschalteter Aus­ • Bei der Speisung des Sicherheitsrelais aus dem Gerät stehen am Ausgang je gang nach Spannungsversorgung 8 bis 12 V DC zur Verfügung, 400 mA DC.

  • Seite 25: Statussignalisierung

    • an einen passiven Ausgang in Reihe mit einer externen Stromversorgung. Das Relais unterstützt auch eine Abfahrtstaste, die an die Terminals „PB“ und „– 2N IP-Intercom“ ange­ schlossen ist. Beim Drücken der Exit-Taste wird der Ausgang für 5 Sekunden aktiviert.

  • Seite 26: Abschluss Der Installation

    Installation Aufbau Schließen Sie das Sicherheitsrelais an den korrekt eingestellten Sicherheitsausgang des Geräts an. Die Einstellung ist im Konfigurationshandbuch beschrieben. Stellen Sie sicher, dass mindestens eine LED leuchtet oder blinkt. Halten Sie die RESET-Taste am Relais 5 Sekunden lang gedrückt, um das Gerät in den Programmier­ modus zu versetzen (rote und grüne LED blinken).

  • Seite 27: Kurzanleitung

    Verbindung von Anrufen (S. 32) Zugriff auf die Konfigurationsschnittstelle 2N IP One wird über die Web-Konfigurationsoberfläche konfiguriert. Für den Zugriff müssen Sie die IP- Adresse des Geräts kennen oder der Domänenname des Geräts. Das Gerät muss mit dem lokalen IP-Netz­...

  • Seite 28: Konfiguration Mithilfe Der Hardware

    Kurzanleitung Geben Sie die Anmeldedaten ein. Die Standard-Anmeldedaten sind: Benutzername: Admin Passwort: 2n Nach der ersten Anmeldung ist unverzüglich das Passwort zu ändern. Nach der Anmeldung mit dem Standardpasswort ist der Zugriff auf die Funktionen der Web-Konfigurati­ onsschnittstelle eingeschränkt. TIPP Es wird empfohlen, ein Passwort zu verwenden, das schwer zu überwinden ist.

  • Seite 29: Wiederherstellung Der Werkseinstellung

    Nach der Installation der Applikation 2N Network Scanner starten Sie die Applikation über das Startme­ nü des Betriebssystems Microsoft Windows. Nach dem Start sucht die Applikation automatisch im lokalen Netzwerk nach allen 2N Geräten, die eine per DHCP zugewiesene oder statisch eingestellte IP-Adresse haben. Diese Geräte werden dann in der...

  • Seite 30: Ermittlung Der Ip-Adresse Mithilfe Der Kurzwahltaste

    TIPP • Auf die Webschnittstelle des Geräts kann man auch einfach durch einen Doppelklick auf die ausgewählte Zeile in der Liste 2N Network Scanner zugreifen. • Die IP-Adresse des Geräts kann durch Auswahl von Config und anschließender Eingabe der gewünschten statischen IP-Adresse oder durch Aktivierung von DHCP geändert werden.

  • Seite 31: Neustart Des Geräts Mithilfe Der Web-Konfigurationsschnittstelle

    Wartung > System wird mithilfe von Neustart das Gerät neu gestartet. Aktualisierung der Firmware Bei der Installation von 2N IP One wird empfohlen, gleichzeitig die Gerätefirmware zu aktualisieren. Die neueste Gerätefirmware finden Sie unter 2N.com. Die Firmware kann über die webbasierte Konfigurationsschnittstelle in der Sektion System > Wartung aktua­...

  • Seite 32: Verbindung Von Anrufen

    Geben Sie im Zielfeld die Adresse des Anrufziels ein, an das der Anruf weitergeleitet werden soll. Füllen Sie die Ziel-IP-Adresse oder SIP URI in der Form „Name_Benutzer@host“ (z. B.: „johana@2.255.4.255“ oder „johana@calls.2N.com“) aus. Im Falle von lokalen Anrufen geben Sie die ID des angerufenen 2N-Geräts ein, die im Menü Lokale Anrufe der Webkonfigurationsschnittstelle des angerufenen Geräts angegeben ist.
  • Seite 33 Kurzanleitung TIPP • Jedem Benutzer können bis zu 3 Telefonnummern zugewiesen werden. Wenn der Benut­ zer die erste Telefonnummer nicht beantwortet, wird der Anruf an die nächste Nummer weitergeleitet. Alternativ ist es möglich, Anrufe zu mehreren Rufnummern gleichzeitig einzurichten. Das gleichzeitige Anrufen mehrerer Telefonnummern eines Benutzers wird durch Aktivieren des Kontrollkästchens Gruppenanrufe zwischen den angegebenen Tele­...

  • Seite 34: Gerätesteuerung

    Gerätesteuerung Gerätesteuerung 2N IP One ist eine Gegensprechanlage, die Folgendes ermöglicht: • Rufen Sie andere Geräte über die Kurzwahltaste an • eingehende Anrufe annehmen und ablehnen • Aktivieren und deaktivieren Sie Benutzer oder Profile über die mobile Anwendung 2N My2N...

  • Seite 35: Problemlösung

    Problemlösung Problemlösung Die am häufigsten gelösten Probleme finden Sie auf den Seiten https://www.2n.com/faqs.

  • Seite 36: Technische Parameter

    Technische Parameter Technische Parameter Leistungsarten IEEE PoE 802.3af (Class 0, max. 12,95 W) (Class 0, max. 12,95 W, 44–57 V DC, 400 mA) Externe Quelle 12 V ±15 % / 2 A DC Signalisierungsprotokoll PFEIL UDP, TCP, TLS Audio Mikrofon Elektret Verstärker 3 W RMS / 6 W (class D)
  • Seite 37 Technische Parameter Audiostream • G.711 (PCMA, PCMU) – 64 kbit/s (mit 85,6 kbit/s-Hea­ Verwendete Codecs und Bandbreite dern) • G.729 – 16 kbit/s (mit 29,6 kbit/s-Headern) • G.722 – 64 (mit 85,6-kbit/s-Headern) • L16/16kHz – 256 kbps (mit Headern 277,6 kbps) Kamera Sensor 1/2,7''-Farb-CMOS...
  • Seite 38 Technische Parameter Videostream IP-Kamerafunktionen Ja – kompatible Profile: • ONVIF v2.4 profil S Schnittstelle HINTER 10/100BASE-TX mit Auto-MDIX, RJ-45 Empfohlene Verkabelung Cat-5e oder besser Passiver Schalter schaltender Schließer, max. 20 V AC / 30 V DC, max. 1 A Mechanische Parameter Abdeckung Gehärtetes Glas Körpermaterial...
  • Seite 39 Technische Parameter Mechanische Parameter Relative Luftfeuchtigkeit im Betrieb 10 bis 95 % (nicht kondensierend) Lagertemperatur −30 °C bis 70 °C Abdeckungsgrad IP66 Widerstandsniveau IK08...

  • Seite 40: Allgemeine Anweisungen Und Vorsichtsmaßnahmen

    Hersteller haftet für keine Schäden, die mit der Verwendung des ursprünglichen Passwortes entstehen. Der Hersteller haftet auch für keine Mehrkosten, die dem Kunden durch Telefongespräche auf Linien mit erhöhtem Tarif entstehen. Richtlinien, Gesetze und Anordnungen 2N IP One entspricht den folgenden Richtlinien und Vorschriften: • 2012/19/EU über Elektro- und Elektronik-Altgeräte.

  • Seite 41: Industry Canada

    Allgemeine Anweisungen und Vorsichtsmaßnahmen • 2014/30/EU über die elektromagnetische Verträglichkeit • 2014/53/EU über Funkanlagen • 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik­ geräten Industry Canada Dieses Gerät der Klasse B entspricht den Anforderungen des kanadischen Standards ICES/NMB-003. Gesetzgebung Thailands Gesetzgebung Japans 本製品は、特定無線設備の技術基準適合証明...
  • Seite 42 Allgemeine Anweisungen und Vorsichtsmaßnahmen Akkumulatoren niemals in Feuer werfen, weder abbauen noch kurzschließen.
  • Seite 43 2N IP One – Installationshandbuch © 2N Telekomunikace a. s., 2025 2N.com...
