2N Sentrio Cabin Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für 2N Sentrio Cabin
Inhaltszusammenfassung für 2N Sentrio Cabin

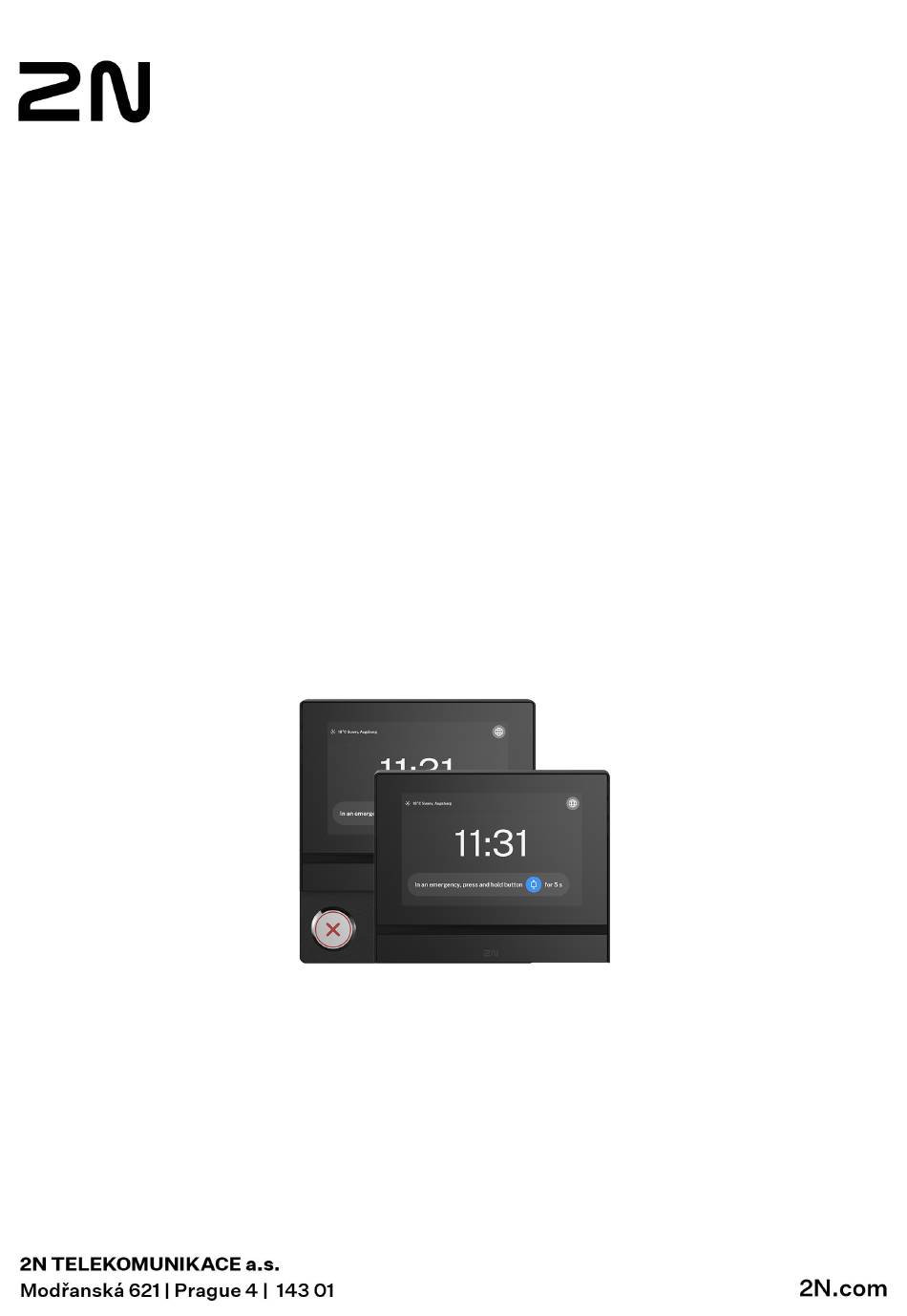

- Seite 1 2N Sentrio Cabin Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anordnung der Elemente am Gerät ....................10 Mechanische Installation ........................ 11 Bedingungen für die Installation ..................... 11 Für eine korrekte Installation von 2N Sentrio Cabin müssen die folgenden Installationsbedingun gen erfüllt sein ........................... 11 Schalter- und Rahmenmontage ...................... 12 Instalace 2N Sentrio Cabin ......................14 Elektroinstallation .......................... - Seite 3 Geräteeinstellungen für Benutzer ....................75 So verlassen Sie den Wiederherstellungsmodus ................76 2N Elevator Center – Aufzugsunternehmen ................... 77 2N Aufzugszentrum zum Versand - Callcenter-Unternehmen ............79 So können Sie Alarmrufe anzeigen und verwalten ................80 So kommunizieren Sie per Text ...................... 81 So geben Sie voreingestellte Nachrichten und deren Sprachmutationen ein ........
- Seite 4 Umgang mit Altelektrogeräten und gebrauchten Akkumulatoren ............89...
-
Seite 5: Verwendete Symbole Und Begriffe
Verwendete Symbole und Begriffe Verwendete Symbole und Begriffe Im Handbuch werden folgende Symbole und Piktogramme verwendet: GEFAHR Halten Sie sich stets daran Beachten Sie diese Hinweise, um Verletzungsgefahren zu vermeiden. WARNUNG Halten Sie sich stets daran Beachten Sie diese Hinweise, um Schäden am Gerät zu vermeiden. -
Seite 6: Produkteinführung
• 2N Sentrio Cabin – ein Notrufkommunikator im Aufzugsfahrkorb, der VoIP-Übertragung, Kommunikation per Textnachricht und Videoübertragung von einer IP-Kamera im Aufzugsfahrkorb ermöglicht. • 2N Sentrio Switch – ein Schalter, der den Anschluss externer Ein- und Ausgänge an 2N Sentrio Cabin ermöglicht (dies ist nicht erforderlich, aber ein empfohlener Teil der Lösung). -
Seite 7: Bestandteile Des Systems
Produkteinführung Lösung 2N Sentrio Cabin werden ergänzt durch folgende Produkte: • externe IP-Kamera (nicht Teil des 2N-Portfolios) – die Videoübertragung wird während eines Alarmrufs gestartet. Bei normaler Nutzung ist kein Video von der Aufzugskabine verfügbar, sodass die Privatsphäre aller Aufzugsbenutzer gewährleistet ist. -
Seite 8: Ähnliche Produkte
Produkteinführung Ähnliche Produkte Bestellnummer: 1120102 2N IP-Telefon D7A Bestellnummer: 1120105 2N IP Phone D7A - USB-Kamera Bestellnummer: 5024101E 2N LiftGate IoT-Gateway für Datenkonnektivität und Batterie-Backup für Aufzüge. Bestellnummer: 502460E 2N LiftGate-Kabinenschalter Schalter für das Hauptgerät 2N LiftGate. Bestellnummer: 921650E Audioeinheit der 2N Voice Alarm Station Audiolautsprecher zur Installation in der Kabine und/oder unter der Auf... -
Seite 9: Kontrolle Des Packungsinhalts
(2N Sentrio-Kabine) / Gerätesperre (2N Sentrio Lobby) Kontrolle des Packungsinhalts der Module und Rahmen Die Packung der Rahmen für 2N Sentrio Cabin enthält: Best.-Nr. C. 913789051, 913789052, 91378993 Offene Nietmutter aus M3-Stahl mit flachem Kopf für Blechdicke 0,5–2 mm, maximale Kopf... -
Seite 10: Anordnung Der Elemente Am Gerät
Anordnung der Elemente am Gerät Vorderseite Display Mikrofon Lautsprecher Öffnungen für die Verankerung des Gerätes Hinterseite Ausgang zum Anschluss einer externen Induktionsschleife RESET-Taste, Status-LEDs Stecker: Stecker: Rechts – ALARM-Eingang (2N Sentrio-Kabine) / Eingang für Mikro schalter (Gerätesperre) 2N Sentrio Lobby) Verbindungseingang 2N Sentrio-Schalter Ethernet... -
Seite 11: Mechanische Installation
Mechanische Installation Mechanische Installation Dieses Kapitel beschreibt die Installation und Verdrahtung des Geräts 2N Sentrio Cabin. Bedingungen für die Installation Für eine korrekte Installation von 2N Sentrio Cabin müssen die folgenden Instal lationsbedingungen erfüllt sein • Ausreichend Platz für die Installation. -
Seite 12: Schalter- Und Rahmenmontage
Mechanische Installation Schalter- und Rahmenmontage TIPP • 2N Sentrio Frame: Bohrschablone von 2N.com zum Herunterladen. • 2N Sentrio Switch: Bohrschablone von 2N.com zum Herunterladen. - Seite 13 Stecken Sie die Kabel in die Rahmenknöpfe. Die Kabel sind farblich gekennzeichnet (grün – JA-Taste, rot – NEIN-Taste, gelb – ALARM1-Taste). Führen Sie die Kabel zum Anschluss an das Hauptgerät 2N Sentrio Cabin durch das Loch im Rahmen. Setzen Sie den Rahmen in das vorbereitete runde Loch ein und befestigen Sie ihn mit Schrauben.
-
Seite 14: Instalace 2N Sentrio Cabin
TIPP Entfernen Sie die Schutzfolie von den Tasten. Instalace 2N Sentrio Cabin Schließen Sie zunächst das Kabel, das den Schalter (a) verbindet, an die Haupteinheit an. Schließen Sie anschließend das Ethernet-Kabel an das Gerät an (b). Wenn zur Stromversorgung kein PoE-Kabel verwendet wird, schließen Sie auch das externe Stromversorgungskabel an (c). -
Seite 15: Elektroinstallation
• Bei Überschreitung der Nennwerte oder fehlerhaftem Anschluss kann es zu irreversiblen Schäden am Gerät kommen. PoE-Stromanschluss Verwenden Sie zum Anschließen des 2N Sentrio Cabin an das Ethernet-Netzwerk ein gerades Standardka bel mit RJ-45-Anschlüssen. Das Gerät unterstützt die Protokolle 10BaseT und 100BaseT. ACHTUNG •... -
Seite 16: Strom Aus Einer Externen Quelle
Netzwerke) eines Telekommunikationsdienstleisters (z. B. Mobilfunkbetreiber, Festnetzbetreiber oder Internetanbieter) angeschlossen werden. Um dieses Produkt mit dem Internet zu verbinden, wird die Verwendung empfohlen 2N LiftGate Und 2N LiftGate Kabinenschalter, oder es muss ein Router verwendet werden. Strom aus einer externen Quelle ACHTUNG •... -
Seite 17: Stecker 2N Sentrio Cabin
Elektroinstallation Stecker 2N Sentrio Cabin Ste Der Name des Connec Beschreibung cker tors Induktionsschleife Ausgang zum Anschluss einer externen Induktionsschleife. RESET-Taste Mit der RESET-Taste können Sie die Werkseinstellungen wieder herstellen und das Gerät neu starten. -
Seite 18: Stecker 2N Sentrio Switch
LAN ethernet/PoE Stecker 2N Sentrio Switch 2N Sentrio Switch (Best.-Nr. 91378904) für Ausführung 2N Sentrio Frame mit 3 Tasten, werkseitig verbau te Anschlüsse Nr. 1, 4–8 und 10–12. 2N Sentrio Switch (Best.-Nr. 913789041) für Ausführung 2N Sentrio Frame mit externen Tasten, werkseitig... -
Seite 19: Haupteinheit 2N Sentrio Cabin
Der Anschluss für ein externes Elektretmikrofon eignet sich besonders für den Fall, dass die 2N Sentrio Cabin Einheit mit internem Mikrofon in die Aufzugswand oder in das COP (Bedienfeld in der Kabine) eingelassen ist. Wenn ein externes Mikrofon angeschlossen ist, ist das interne Mikrofon nicht funktionsfähig. -
Seite 20: Ausgang Zur Stromversorgung Der Hintergrundbeleuchtung Der Led-Tasten
Abbildung 3: „Anschlussdiagramm“. Die Tasten YES, NO und ALARM1 2N Sentrio Frame sind schaltbar und hintergrundbeleuchtet. Eingänge Nr. 5–8 können durch Kontakt oder Spannung gesteuert werden. Die Einstellungen erfolgen über Konfigurationsjumper. Jumper sind ab Werk installiert. • Beide Jumper installiert Durch Kontakt betätigter... - Seite 21 Entwickelt, um die Z-Taste anzuschließen 2N Sentrio Frame. Dies ist ein optionaler Eintrag, die Verwen dung von Touchscreens ist möglich 2N Sentrio Cabin um eine Antwort zu senden. Alternativ können auch Taster aus dem Aufzugskabinenpanel verwendet werden (z. B. Taster zum Öffnen/Schließen der Tür).
-
Seite 22: Position Der Konfigurationsbrücken
Signalisierung der Telefonleitung. Wir empfehlen die Stromversorgung aus einer externen Quelle. Kann alternativ mit 2N LiftGate Cabin Switch betrieben werden. Das benutzergesteuerte SPDT-Relais (Single Pole, Double Throw), das aus der Ferne geschal tet werden kann, kann insbesondere für die Auto... -
Seite 23: Kurzanleitung
Grundkonfiguration 2N Aufzugszentrum (S. 29) Zugriff auf die Konfigurationsschnittstelle 2N Sentrio Cabin wird über die Web-Konfigurationsoberfläche konfiguriert. Für den Zugriff müssen Sie die IP-Adresse des Geräts kennen oder der Domänenname des Geräts. Das Gerät muss mit dem lokalen IP-Netzwerk verbunden sein und mit Strom versorgt werden. -
Seite 24: Ermittlung Der Ip-Adresse
Nach der Installation der Applikation 2N Network Scanner starten Sie die Applikation über das Startme nü des Betriebssystems Microsoft Windows. Nach dem Start sucht die Applikation automatisch im lokalen Netzwerk nach allen 2N Geräten, die eine per DHCP zugewiesene oder statisch eingestellte IP-Adresse haben. Diese Geräte werden dann in der... - Seite 25 TIPP • Auf die Webschnittstelle des Geräts kann man auch einfach durch einen Doppelklick auf die ausgewählte Zeile in der Liste 2N Network Scanner zugreifen. • Die IP-Adresse des Geräts kann durch Auswahl von Config und anschließender Eingabe der gewünschten statischen IP-Adresse oder durch Aktivierung von DHCP geändert werden.
-
Seite 26: Ermittlung Der Ip-Adresse Mithilfe Des Gerätedisplays
Die Geräteadresse wird im ausgeblendeten Menü angezeigt. Das Menü enthält unter anderem die Adresse der Netzmaske, die Adresse des Standard-Gateways und des DHCP-Schalters. Aktualisierung der Firmware Bei der Installation von 2N Sentrio Cabin wird empfohlen, gleichzeitig die Gerätefirmware zu aktualisieren. Die neueste Gerätefirmware finden Sie unter 2N.com. -
Seite 27: Neustart Des Geräts
Wiederherstellung der Werkseinstellung Die Wiederherstellung der Werkseinstellung des Geräts mittels der Softwarekonfiguration erfolgt in der Sektion System > Wartung (S. 66) mithilfe der Wiederherstellung der Standardeinstellung. Um die Werkseinstellung mithilfe von Hardware wiederherzustellen 2N Sentrio Cabin verfahren Sie wie folgt:... -
Seite 28: Wiederherstellung Der Werkseinstellung
IN Abschnitt „Verzeichnis“. Fügen Sie Benutzer über die Schaltfläche hinzu Benutzer hinzufügen stellt den telefonischen Kontakt zur Leitwarte dar, mit der 2N Sentrio Cabin muss sich verbinden Geben Sie für direkte SIP-Anrufe die Zielrufnummer im Format ein „sip:[user_id@]domain[:port]“. Bestätigungsmodus – legt fest, wie die Anrufverbindung bestätigt wird (Drücken Sie 1, Heranholen, automatische Protokollerkennung, CPC-Antenne, CPC-Antennen-Ext, CPC KONE, P100). -
Seite 29: Grundkonfiguration 2N Aufzugszentrum
Grundkonfiguration 2N Aufzugszentrum Cloud-Lösung 2N Aufzugszentrum ermöglicht die Kommunikation mit dem Gerät während eines Notrufs 2N Sentrio Cabin Nutzung von Audio-, Video- und Chat-Umgebungen. Darüber hinaus ist es möglich, das Gerät aus der Ferne zu konfigurieren – beispielsweise ist es möglich, Kommunikationsnachrichten einzustellen, die bei einem Notruf mit dem Disponenten auf dem Gerät angezeigt werden, einschließlich... -
Seite 30: Konfigurationsoptionen Aufzugsunternehmen
Aufzugsunternehmen sie können rein 2N Aufzugszentrum Gerät hinzufügen, Zugriff erlauben Callcenter-Unternehmen an die ausgewählten Geräte. Für den Zugriff auf eine Cloud-Lösung 2N Aufzugszentrum muss über den 2N-Geschäftskontakt angefor dert werden. Anschließend wird für das Unternehmen ein Firmenadministratorkonto erstellt, mit dem weitere Konten für das Unternehmen erstellt und verwaltet werden können. - Seite 31 Kurzanleitung Es erscheint ein Fenster, in dem Sie ein Unternehmen auswählen können Callcenter-Unternehmen (Es können mehrere Geräte gleichzeitig hinzugefügt werden, jedoch nur 1 Unternehmen). Bestätigen Sie Ihre Auswahl Geräte zuordnen . Hinzugefügte Geräte können Callcenter-Unternehmen auf der Registerkarte „Gerät“ entfernen.
-
Seite 32: Web-Konfigurationsoberfläche
Die angezeigte Homepage dient der Veranschaulichung. Die Anzeige der Kacheln hängt von der Verfügbar keit der Funktionen auf dem jeweiligen Gerät ab. Die Startseite wird nach der Anmeldung bei der Webkonfigurationsschnittstelle 2N Sentrio Cabin angezeigt. Sie können jederzeit zu dieser Seite zurückkehren, indem Sie die Taste in der oberen linken Ecke der weiteren Seiten der Webkonfigurationsschnittstelle verwenden. -
Seite 33: Legenda
Kastens) zu ausgewählten Teilen der Konfiguration 2N Sentrio Cabin. Zugriff auf die Konfigurationsschnittstelle 2N Sentrio Cabin wird über die Web-Konfigurationsoberfläche konfiguriert. Für den Zugriff müssen Sie die IP-Adresse des Geräts kennen oder der Domänenname des Geräts. Das Gerät muss mit dem lokalen IP-Netzwerk verbunden sein und mit Strom versorgt werden. -
Seite 34: Anmeldung Bei Der Web-Konfigurationsoberfläche
Sie zur Webkonfigurationsoberfläche wechseln möchten. Geben Sie die Anmeldedaten ein. Die Standard-Anmeldedaten sind: Benutzername: Admin Passwort: 2n Nach der ersten Anmeldung ist unverzüglich das Passwort zu ändern. Nach der Anmeldung mit dem Standardpasswort ist der Zugriff auf die Funktionen der Web-Konfigurati onsschnittstelle eingeschränkt. -
Seite 35: Fehlerzustände
Web-Konfigurationsoberfläche ACHTUNG Der Anschlussstatus des externen Mikrofons ändert sich nicht, während das Gerät läuft. Der aktuelle Zustand des externen Mikrofons wird nur beim Start/Neustart des Geräts erkannt. Fehlerzustände SIP-Registrierungsfehler – zeigt an, ob derzeit ein Problem mit der SIP-Kontoregistrierung besteht. Konfigurationsfehler –... - Seite 36 Web-Konfigurationsoberfläche Ereignisse Bedeutung AudioLoopTest Durchführung eines automatischen Audio-Loop-Tests. CallSessionStateChanged Ereignis, das Richtung, Stand des Anrufs, Adresse, Nummer der gebil deten Sitzung und Folge des generierten Anrufs beschreibt. CallStateChanged Wenn sich der Anrufstatus ändert (ringing, connected, terminated), zeigt er auch die Richtung (eingehend, ausgehend) und die Identifikati on der Gegenpartei oder des SIP-Kontos an.
-
Seite 37: Telefonbuch
B.: „sip:200@192.168.22.15 “oder „sip:name@ihrefirma“. Beim lokal Anrufen und Anrufen auf die mobile App 2N My2N geben Sie „ device:ID_des Geräts“ ein. Falls Sie nach der Telefonnummer die Zeichen /1 resp. /2 angeben, wird für ausgehende Anrufe explizit SIP-Konto 1 resp. 2 benutzt. Falls das Telefonnum... -
Seite 38: Telefon
Bestätigungsmodus – legt fest, wie ein Alarmruf für eine bestimmte Nummer empfangen wird. Telefon Der Dienst Anrufen ist die Grundfunktion des Geräts 2N Sentrio Cabin - sie ermöglicht, eine Verbindung mit anderen Endgeräten in IP-Netzwerken herzustellen. Das Gerät unterstützt das erweiterte SIP-Protokoll. -
Seite 39: Lokalanrufe
Identifizierung im Netz Kompatibilitätsmodus für lokale Anrufe – ermöglicht diesem Gerät, mit älteren Geräten im Netzwerk zu kommunizieren (z. B. 2N Indoor Touch). Dieser Modus ist exklusiv und erlaubt keine Anrufe mit Geräten in einem anderen Modus. Geräte-ID – legt die Geräteidentifizierung fest, die in der Liste der Lokalgeräte in allen 2N-Geräten des gleichen Lokalnetzes angezeigt wird. -
Seite 40: Registerkarte Konfiguration
Web-Konfigurationsoberfläche verwendet. Bei Telefonnummern im Telefonbuch kann man explizit die Nummer anführen, die für den ausgehenden Anruf verwendet werden soll (z.B. 2568/1 – Anruf der Nummer 2568 mittels des Kontos 1, sip:1234@192.168.1.1/2 Anrufen der sip uri mittels des Kontos 2). Registerkarte Konfiguration Aktivieren eines SIP-Kontos –... -
Seite 41: Ausgangswerte Lokaler Ports Für Sip
Web-Konfigurationsoberfläche SIP-Registrar Registrierung aktiviert- Aktivieren Sie die Registrierung von Gerät für den konfigurierten SIP-Registrar. Registrar-Adresse – IP-Adresse oder der Domainnamen von SIP-Registrar. Registrar-Port – stellt den Port des SIP-Registrars (gewöhnlich 5060) ein. Adresse Backup-Registrar – IP-Adresse oder Domänenname des Backup-SIP-Registrars. Die Adresse kommt dann zum Einsatz, wenn der Haupt-Registrar auf die Anforderungen nicht antwortet. -
Seite 42: Audio Codecs
Web-Konfigurationsoberfläche PRACK aktiviert – Erlaubt die PRACK-Methode (zuverlässiges Bestätigen der SIP-Nachrichten mit den Codes 101–199). REFER aktiviert – Erlaubt die Umleitung der Anrufe mittels der REFER-Methode. KeepAlive-Pakete senden - stellt ein, ob das Gerät regelmäßig STUN/CRLF-Pakete an den Registrator und auch SIP OPTIONS während Anrufen senden soll, um eine bereits bestehende Verbindung aktiv zu halten. -
Seite 43: Einstellungen Übertragungsqualität
Web-Konfigurationsoberfläche DTMF senden Dieser Block dient der Einstellung der Absendeart der DTMF-Zeichen vom Gerät. Überprüfen Sie die DTMF-Empfangsoptionen und-einstellungen des anderen Teilnehmers, um den ordnungsgemäßen Betrieb zu gewährleisten. Modus Absenden – stellt ein, ob es im Anrufverlauf möglich sein wird, die DTMF-Zeichen beim Drücken der Tasten 0 bis 9, * und # auf der nummerischen Gerät-Tastatur abzusenden. -
Seite 44: Kontrollanruf
Web-Konfigurationsoberfläche Ziel Mit dem Zielblock können Sie den Benutzer auswählen, an den die Verbindung während eines Alarmanrufs weitergeleitet wird. Anzahl der Wiederholungen – Legt die Anzahl der Anrufzyklen fest, falls der Anruf nicht bestätigt/ange nommen wird. Die Standardanzahl der Wiederholungen beträgt 3, es können maximal 9 Wiederholungen eingestellt werden. -
Seite 45: Services
Web-Konfigurationsoberfläche • ErrorStateChanged zum Aufbau eines Betriebsanrufs bei Ausfall/Reparatur einer Taste oder bei Aus fall/Reparatur des Tons. Die Art der Fehlerzustandsänderung wird durch die Parameter dieses Ereignisses (Event) bestimmt. 1–2 – ermöglicht die Auswahl des Benutzers, an den die Verbindung weitergeleitet wird. Anzahl der Wiederholungen –... -
Seite 46: Kabinenüberwachung
Web-Konfigurationsoberfläche folgenden Format in DTMF eingegeben: „*Passwort*“. Wenn das Kennwort z. B. 12345 lautet, müssen Sie das „*12345*“. Kabinenüberwachung Überwachungsmodus – Legt den Geräteüberwachungsmodus fest. Dadurch ändert sich das Verhalten des Mikrofons (Stummschaltung) und die Anzeige des Überwachungsmodus des Geräts (das Gerät zeigt an, dass Audio und Video aus der Kabine aus Datenschutzgründen nicht verfügbar sind). -
Seite 47: Streaming-Profile Korrigiert
Web-Konfigurationsoberfläche Maximale Videopaketlänge – ermöglicht Ihnen, die maximale Größe der gesendeten Videopakete festzule gen, die über das RTP/UDP-Protokoll gesendet werden. Startport für RTP – legt den anfänglichen lokalen RTP-Port aus einem Bereich von 64 Ports fest, die für die Audio- und Videoübertragung verwendet werden. Der Wert muss eine gerade Zahl bis 65472 sein. Der Standardwert ist 4800 (dh der Bereich der verwendeten Ports liegt zwischen 4800 und 4863). -
Seite 48: Allgemeine E-Mail-Einstellungen
2N-Geräte bieten sehr flexible Einstellungsmöglichkeiten entsprechend den unterschiedlichen Benutzeran forderungen. Es gibt Situationen, in denen der übliche Einstellbereich (z. B. das Verhalten von Schaltern oder Rufen) nicht ausreicht. Für diese Fälle bieten 2N-Geräte eine spezielle programmierbare Automatisie rungsschnittstelle. Ein typischer Einsatzbereich der Automatisierung sind Anwendungen, die eine komplexe... -
Seite 49: Benutzereinstellungen
Standardeinstellung und die sicherste der oben genannten Methoden. Kontoregisterkarte 1-5 Mit dem 2N-Gerät können Sie bis zu fünf Benutzerkonten für den Zugriff auf HTTP-API-Dienste verwalten. Das Benutzerkonto enthält den Namen und das Passwort des Benutzers sowie eine Tabelle mit Benutzerzu... -
Seite 50: Allgemeine Einstellungen
Die aktuelle Sprache des Displays – gibt an, in welcher Sprache die Texte derzeit auf dem Display angezeigt werden 2N Sentrio Cabin. Bildschirmdesign Dieser Block ermöglicht das Layout von Komponenten auf dem Display und deren Verwaltung. -
Seite 51: Benutzertöne
Integrationsstatus - zeigt den Integrationsstatus auf der Grundlage der Antwort des Servers an. Details - zeigt die in der Antwort des Servers enthaltenen Details an. Benutzertöne 2N Sentrio Cabin signalisiert mit Tonfolgen verschiedene Betriebszustände. Wenn Ihnen die standardmäßi gen Signaltöne nicht genügen, können Sie sie anpassen. Registerkarte Ton-Zuordnung Sprache der Tonmeldungen –... -
Seite 52: Hinzufügen Von Tönen
Sie können die aufgezeichnete Audiodatei (lokal auf Ihrem PC) mit Web-Server 2N Sentrio Cabin kann mit einem Standardbrowser konfiguriert werden, der auf den integrierten Webserver des Gerätes zugreift. Das HTTPS-Protokoll wird für die Kommunikation zwischen dem Browser und dem Gerät verwendet. -
Seite 53: Snmp
Zeit für den letzten Test – zeigt die Startzeit des letzten Tests an. Das Ergebnis des letzten Tests – zeigt das Ergebnis des letzten Tests an. SNMP 2N-Zugangseinheiten integrieren Funktionen, die eine Fernüberwachung von Geräten im Netzwerk mithilfe des SNMP-Protokolls ermöglichen. Dienst aktiviert– ermöglicht Aktivierung dieser Funktion. -
Seite 54: Wetter
Hardware Audio 2N Sentrio Cabin ist mit einem Lautsprecher ausgestattet. In diesem Teil der Konfiguration werden die Lautstärke der Anrufe und die Lautstärke der Signalisierung verschiedener Zustände des Geräts angepasst. Gesamtlautstärke (betätigt mithilfe der Taste ) steuert die Gesamtlautstärke des Geräts und beeinflusst nicht nur die Lautstärke des Anrufs, sondern auch die Lautstärke der Signalisierungstöne. -
Seite 55: Hintergrundbeleuchtung
Web-Konfigurationsoberfläche Basis-Einstellungen In diesem Block können Sie die Grundparameter des Displays einstellen. Sprache – Legt die Sprache der angezeigten Texte fest. Mann kann eine der voreingestellten Sprachen wählen Auswahl der Sprache - legt die Sprachen fest, die auf dem Display angezeigt werden und die der Benutzer auswählen kann. -
Seite 56: Eingangsumkehrung
System Netz 2N Sentrio Cabin stellt eine Verbindung zum lokalen Netzwerk her und muss über eine gültige IP-Adresse verfügen, damit die Funktion ordnungsgemäß funktioniert. Eventuell kann er die IP-Adresse von einem DHCP-Server in diesem Netzwerk beziehen. Die IP-Adresse und die DHCP-Einstellungen werden im Abschnitt Netzwerk konfiguriert. -
Seite 57: Vlan-Einstellungen
Web-Konfigurationsoberfläche Registerkarte Grundlegendes DHCP-Server anwenden – erlaubt das automatische Erwerben der IP-Adresse vom DHCP-Server im loka len Netzt. Wenn es im Netzwerk keinen DHCP-Server gibt oder dieser nicht verwendet werden kann, muss das Netzwerk manuell eingerichtet werden. Einstellungen der statischen IP-Adresse Statische IP-Adresse –... -
Seite 58: Datum Und Uhrzeit
Web-Konfigurationsoberfläche Registerkarte Grundlegendes DHCP-Server anwenden – erlaubt das automatische Erwerben der IP-Adresse vom DHCP-Server im loka len Netzt. Wenn es im Netzwerk keinen DHCP-Server gibt oder dieser nicht verwendet werden kann, muss das Netzwerk manuell eingerichtet werden. Einstellungen der statischen IP-Adresse Statische IP-Adresse –... -
Seite 59: Aktuelle Zeit
Geräts kann die Anforderung der Zustandsänderung mit der Aktion Abbrechen rückgängig gemacht werden. ANMERKUNG Für die Testfunktionen wird keine Garantie übernommen und 2N TELEKOMUNIKACE a.s. haftet nicht für Funktionseinschränkungen und eventuelle Schäden, die sich aus den Funk tionseinschränkungen der Beta-Funktionen ergeben. Die Beta-Funktionen werden nur zu... -
Seite 60: Zertifikate
Web-Konfigurationsoberfläche Zertifikate Einige Geräte-Netzwerkdienste des Geräts 2N Sentrio Cabin verwenden das sichere TLS-Protokoll zur Kommunikation mit anderen Geräten im Netzwerk. Dieses Protokoll verhindert das Abhören durch Dritte. Gegebenenfalls den Kommunikationsinhalt ändern. Beim Herstellen einer Verbindung mit dem TLS-Protokoll wird eine einseitige oder einseitige Verbindung hergestellt. Beidseitige Authentifizierung, für die Zertifikate und private Schlüssel erforderlich sind. -
Seite 61: Aktualisierung
Zeile der Zertifizierungsanfrage. Drücken Sie , um den CSR zu löschen. Drücken Sie , um die CSR-Parameter anzuzeigen. Aktualisierung Registerkarte My2N Die My2N-Cloud-Plattform wird für die Fernverwaltung und -konfiguration von 2N IP-Geräten verwendet und ermöglicht eine Fernverbindung zur Webschnittstelle des Geräts. -
Seite 62: Status Der Verbindung
Detail des Kommunikationszustandes – Server-Kommunikationsfehlercode oder HTTP-Statuscode. Dateipfad – legt den Pfad zum Firmware-Ordner fest. Um im Stammverzeichnis des Servers zu suchen, müssen Sie eingeben „/“. 2N-Geräte suchen nach einer Firmware-Datei mit dem Namen „model-firmwa re.bin“ (spezifisches Modell) wobei: • Modell – stellt eine geräteabhängige Kennung dar: •... - Seite 63 Detail des Kommunikationszustandes – Server-Kommunikationsfehlercode oder HTTP-Statuscode. Dateipfad – legt den Pfad zum Ordner mit den Konfigurationsdateien fest. Um im Stammverzeichnis des Servers zu suchen, müssen Sie eingeben „/“. 2N-Geräte suchen nach Konfigurationsdateien mit dem Namen „model-common.xml“ oder „model-macaddr.xml“, Wo: •...
-
Seite 64: Konfigurationssicherheit
Web-Konfigurationsoberfläche Client-Zertifikat – Gibt das Client-Zertifikat und den privaten Schlüssel an, die zur Überprüfung der Berech tigung des Geräts zur Kommunikation mit dem ACS-Server verwendet werden. Konfigurationssicherheit Konfigurationspasswort – legt das Passwort fest, das zum Entschlüsseln der passwortgeschützten Konfi guration verwendet wird. Zeitplan aktualisieren Wenn das Gerät startet –... -
Seite 65: Registerkarte Paketerfassung
Web-Konfigurationsoberfläche Status der Syslog-Erfassung – zeigt an, ob die Erfassung von Syslog-Nachrichten im Bookmark Syslog läuft. Syslog-Erfassungslänge – zeigt an, wie lange Syslog-Nachrichten auf der Registerkarte Syslog erfasst werden. Größe der erfassten Syslogs – zeigt an, wie viele Syslog-Meldungen erfasst sind. Syslog-Erfassung stoppen –... -
Seite 66: Remote-Paketerfassung
Web-Konfigurationsoberfläche Lokale Paketerfassung Beim lokalen Erfassen von Paketen empfehlen wir, die Bitrate der Videoübertragung auf unter 512 kbps zu reduzieren. Wenn der Puffer während der lokalen Erfassung voll ist, werden die ältesten gespeicherten Pakete automatisch überschrieben. Die Paketerfassung starten Sie durch das Anklicken von Um die Erfassung zu beenden, klicken Sie auf Sie können die Datei mit den erfassten Paketen auf der Festplatte speichern, indem Sie auf klicken. - Seite 67 ACHTUNG In der Konfigurationsdatei ist das Anmeldepasswort gespeichert. Ist das Passwort in der Datei nicht verschlüsselt oder das 2N-Default-Passwort, wird nur der gültige Teil der Konfi guration geladen. Das bedeutet, dass die Konfiguration geladen wird, aber als Passwort das ursprüngliche beibehalten wird und nicht auf den in der Datei angegebenen Wert geändert wird.
-
Seite 68: Verwendete Ports
Daten für anonyme Nutzungsstatistiken senden – erlaubt das Absenden von anonymen statistischen Daten über die Nutzung der Anlage an den Hersteller. Diese Daten enthalten keine empfindlichen Informatio nen, wie z.B. Passwörter, Zutrittscodes und auch keine Telefonnummern. Die 2N TELEKOMUNIKACE a.s. verwendet diese Informationen zur Verbesserung der Qualität, Zuverlässigkeit und Leistungsfähigkeit der Software. -
Seite 69: Gerätesteuerung 2N Sentrio Cabin
• Verwenden des Displays – in der Standardeinstellung des Displays ist die Touch-Funktion aktiv Das Gerät 2N Sentrio Cabin ist mit einem Touch-Paneel versehen, das intuitive Bedienung sicherstellt. Gerätetasten Es wird empfohlen, die 2N Sentrio Cabin mit dem 2N Sentrio Frame mit 3 Tasten zu kombinieren: • – EU/US-Alarmtaste Durch Drücken dieser Taste für eine voreingestellte Zeit wird die Notfallkommunikation gestartet –... - Seite 70 Gerätesteuerung 2N Sentrio Cabin ACHTUNG Die gängigen Bildformate (jpeg, gif, png, bmp, webp) werden unterstützt. Wenn das Bild im png-Format vorliegt, wird das Bildformat beibehalten, um einen transparenten Hintergrund zu erhalten. Wenn das Bild in einem anderen Format vorliegt, wird es transparent in das jpeg-Format umgewandelt, d.
-
Seite 71: Sprachauswahlmenü
Gerätesteuerung 2N Sentrio Cabin Mögliche Ausführung Ergebnis der Aktion Aktionen Aufrufen Das Gerät zeigt die verfügba ren Gerätesprachen an. Sprachaus wahlmenüs Sprachauswahlmenü Die Spracheinstellungen können durch direktes Berühren des Geräts gestartet werden. Dieses Menü wird auch aufgerufen, wenn ein Alarmruf ausgelöst wird. -
Seite 72: Alarmruf
Versandzentrum zur Ausrüstung 2N Sentrio Cabin ist ebenfalls möglich) und eine Textkommunikations option, um Benutzern mit Hörbehinderungen die Kommunikation zu erleichtern. Ohne die Auslösung eines Alarmrufs durch das Gerät 2N Sentrio Cabin ist es nicht möglich, die Aufzugska bine von der Dispatcher-Seite aus zu kontaktieren. - Seite 73 Gerätesteuerung 2N Sentrio Cabin Mögli Ausführung Ergebnis der Aktion Aktio Auslösen EU-Version US-Version Es wird ein Countdown der eines Druckzeit bis zur Aktivierung Drücken Sie lange auf Drücken Sie lange auf Alarm angezeigt. Nach dem Start rufs des Alarmrufs signalisiert das...
- Seite 74 Gerätesteuerung 2N Sentrio Cabin Alarmrufphase EU-Version US-Version Textkommunikation wäh • – zeigt den laufenden Wie • blinkt – signalisiert die rend eines Alarmrufs derherstellungsmodus an Fortsetzung eines Alarmrufs • – zeigt einen laufenden Alarmruf an Ein Callcenter-Mitarbeiter kann während eines Alarmrufs per Textkommunikation mit Aufzugs...
-
Seite 75: Geräteeinstellungen Für Benutzer
Gerätesteuerung 2N Sentrio Cabin Alarmrufphase EU-Version US-Version Startbildschirm nach Been Nachdem der Alarmruf beendet Die Signalisierung verschwindet. digung des Alarmrufs ist, läuft der Wiederherstellungs Es kann ein weiterer Alarmruf modus noch (bis er beendet abgesetzt werden. ist). Es ist möglich, innerhalb eines Wiederherstellungsmodus wiederholte Alarmrufe durchzu... -
Seite 76: So Verlassen Sie Den Wiederherstellungsmodus
Stecker 2N Sentrio Cabin (S. 17) • durch Eingabe des Passworts auf dem Display In der Mitte des Hauptbildschirms des Geräts 2N Sentrio Cabin Halten Sie Ihren Finger etwa 5 Sekunden lang auf die Oberkante. Anschließend öffnet sich das Geheimmenü. -
Seite 77: 2N Elevator Center - Aufzugsunternehmen
2N Elevator Center – Aufzugsunternehmen 2N Elevator Center – Aufzugsunternehmen Aufzugsunternehmen sie können rein 2N Aufzugszentrum Gerät hinzufügen, Zugriff erlauben Callcenter-Unternehmen an die ausgewählten Geräte. Die Grundkonfiguration finden Sie im Kapitel Grundkonfiguration 2N Aufzugszentrum (S. 29). Es gibt eine Option, die über die Grundkonfiguration hinausgeht Aufzugsunternehmen Verwenden Sie diese Abschnitte 2N Aufzugszentrum: •... - Seite 78 – Device type firmware settings – Möglichkeit zur Einstellung einer spezifischen Firmware für den ausgewählten Gerätetyp. Ermöglicht die Aktivierung/Deaktivierung des automatischen Firmware-Upgr ades. Neu hinzugefügte Geräte im 2N Elevator Center werden auf eine bestimmte Firmware-Version aktualisiert, sofern diese ausgewählt ist.
-
Seite 79: Aufzugszentrum Zum Versand - Callcenter-Unternehmen
2N Aufzugszentrum zum Versand - Callcenter-Unternehmen 2N Aufzugszentrum zum Versand - Callcenter-Unternehmen Zeigt eine Liste aller Unternehmen an, die zugewiesen haben Callcenter-Unternehmen irgendein Gerät. Geräte werden in Knoten gruppiert. Abhängig vom ausgewählten Knoten werden im Abschnitt Geräte angezeigt Geräte. Den ausgewählten Abschnitt anzeigen, z.B. Geräte. -
Seite 80: So Können Sie Alarmrufe Anzeigen Und Verwalten
2N Aufzugszentrum zum Versand - Callcenter-Unternehmen Abschnitt 2N Aufzugszentrum: • – Geräte – zeigt Geräte mit der entsprechenden Berechtigung an Callcenter-Unternehmen. Die se Geräte können nicht seitlich entnommen werden Callcenter-Unternehmen bearbeiten, kann aber umbenannt werden. Detailliertere Informationen können durch Klicken auf die Karte des jeweiligen Geräts oder angezeigt werden Gehen Sie von dieser Registerkarte direkt zur Webkonfigurationsober... -
Seite 81: So Kommunizieren Sie Per Text
• Frage mit Ja/Nein-Antworten Frage (Antwort ja/nein) – So kommunizieren Sie per Text Der Bediener hat die Möglichkeit, per Text mit dem Gerät zu kommunizieren 2N Sentrio Cabin zur Aufzugs kabine auf zwei Arten: • durch direkte Eingabe des Textes – Sie müssen auf „Benutzerdefinierte Nachricht schreiben in...“ klicken und auswählen, ob es sich bei der Nachricht um einen Ankündigungssatz oder eine Frage mit Ja/Nein-... - Seite 82 2N Aufzugszentrum zum Versand - Callcenter-Unternehmen Speichern Sie die Nachricht mit der Schaltfläche Erstellen . Nachrichten können mit frei zwischen Abschnitten in der Liste verschoben werden und mit löschen Über Schaltfläche können Berichte auch .csv-Format gesichert werden Laden Sie alle Nachrichten herunter .
-
Seite 83: Wartung - Reinigung
Wartung - Reinigung Wartung - Reinigung 2N Sentrio Cabin enthält keine umweltschädlichen Komponenten. Entsorgen Sie das Gerät im Einklang mit den geltenden Rechtsvorschriften. Beim Gebrauch kommt zur Oberflächenverschmutzung. Zur Entfernung des Schmutzes genügt meistens ein weiches mit sauberem Wasser angefeuchtetes Tuch. Zur Reinigung nehmen Sie Mittel her, die für Brillen, Optik, Bildschirme usw. -
Seite 84: Problemlösung
Problemlösung Problemlösung Die am häufigsten gelösten Probleme finden Sie auf den Seiten https://www.2n.com/faqs. -
Seite 85: Technische Parameter
Technische Parameter Technische Parameter 2N Sentrio Cabin Versorgungsart Verbrauch Umpolungsschutz Ruheleistung ✓ PoE, IEEE 802.3af 2,9 W (empfohlen) 10-15V DC-Adapter Ruhezustand: 4 W ✓ Anruf: 4,3W Benutzerschnittstelle Bedienung kapazitives Touchpanel Display 7'' mit Auflösung der 1024 × 600 Pixel Signalisierungs-Protokoll... - Seite 86 Video Frame Rate Bis 30 Aufnahmen/s 2N Sentrio Cabin-Schnittstelle 10 / 100BaseT, RJ-45; Cat5e oder höher 2 wire 10 Mbit 2N 2 Wire -IP 10 Mbit, empfohlene einadrige 24AWG, cat3 Kabel Eingangskontakte ALARM2 (ALARM1 ohne 2N Sentrio Cabin Ausgang Induktionsschleife...
- Seite 87 Externes Mikrofon Externer Lautsprecher Mechanische Parameter Abmessungen des Geräts (B x H x T) 193 × 157 × 50 mm Abmessungen für die Unterputzmontage der 2N Sentrio 200,6 x 162,8 x 30 mm Cabin (über der Oberfläche) Gewicht Haupteinheit 555 g 2N Sentrio Cabin mit Rah...
-
Seite 88: Allgemeine Anweisungen Und Vorsichtsmaßnahmen
Richtlinien, Gesetze und Anordnungen Das 2N LiftGate erfüllt die Zertifizierung für Cybersicherheit nach IEC 62443-4-1 und IEC 62443-4-2. 2N Sentrio Cabin in Verbindung mit dem 2N LiftGate (siehe Schaltplan) ist eine sichere Lösung im Sinne dieser Gesetzgebung. 2N Sentrio Cabin entspricht den folgenden Richtlinien und Vorschriften:... -
Seite 89: Industry Canada
Allgemeine Anweisungen und Vorsichtsmaßnahmen Das Gerät 2N Sentrio Cabin erfüllt EN81-28 und EN81-70 (Version mit integrierten Tasten). • 2012/19/EU über Elektro- und Elektronik-Altgeräte. • 2014/30/EU über die elektromagnetische Verträglichkeit • 2014/33/EU über Aufzüge und Sicherheitskomponenten für Aufzüge • 2014/35/EU über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen •... - Seite 90 Allgemeine Anweisungen und Vorsichtsmaßnahmen Akkumulatoren niemals in Feuer werfen, weder abbauen noch kurzschließen.
- Seite 91 2N Sentrio Cabin – Bedienungsanleitung © 2N Telekomunikace a. s., 2025 2N.com...
