Kombinationsfenster einrichten

5.10.1 Zusammengesetze Optionen

Wählen Sie im Menü Einstellungen den Eintrag

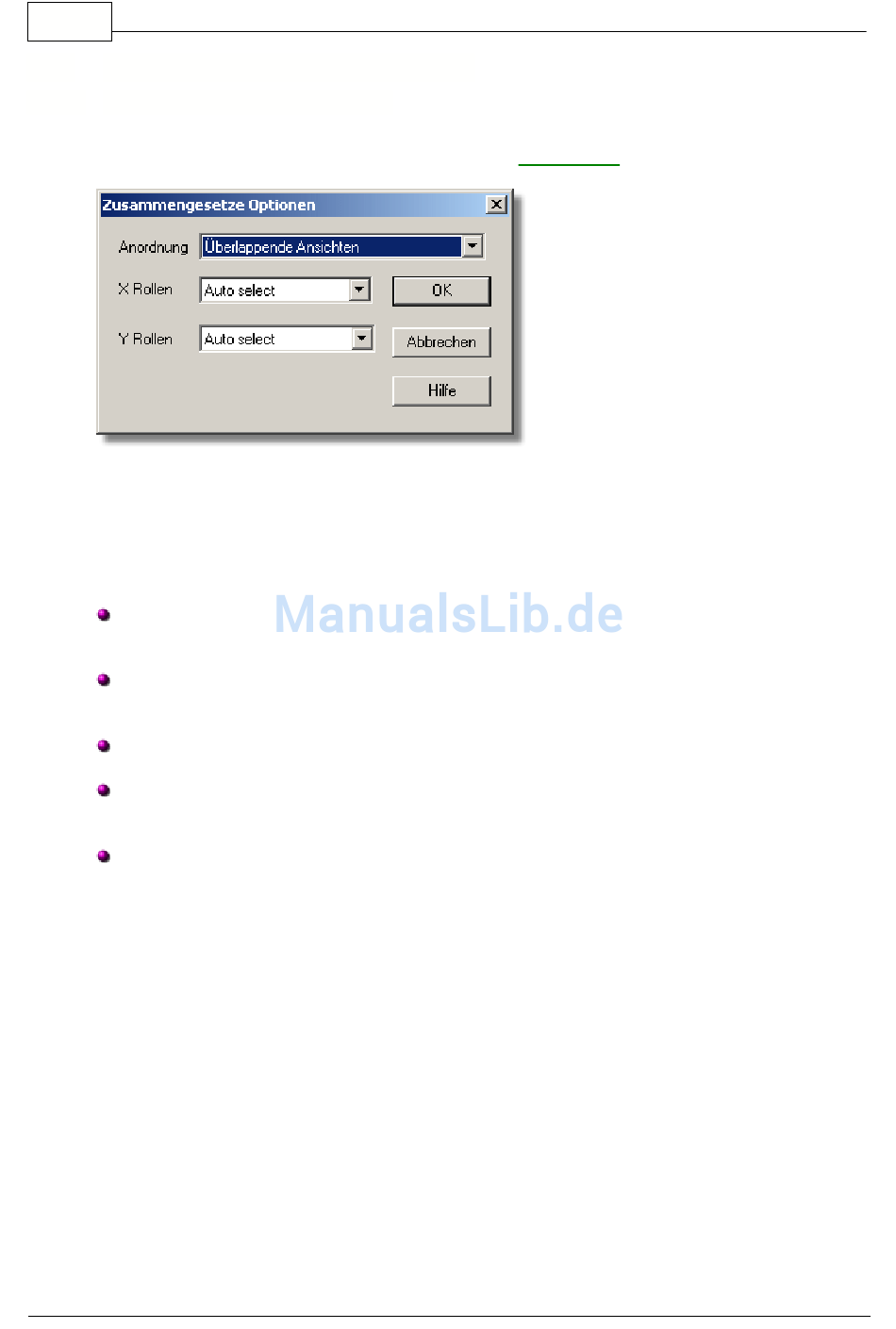

Mit Hilfe dieses Dialogfelds werden die Optionen für das aktive Kombinationsfenster
eingerichtet.
Anordnung
Die Instrumenten-Fenster, die im Kombinationsfenster angezeigt werden, können auf
verschiedene Arten angeordnet werden.
Auto select (Automatisch)
Wählt automatisch ein passendes Format entsprechend den Gemeinsamkeiten der
Fenster.
Überlappende Ansichten
Diese Option ist empfehlenswert, wenn Sie zwei Kurvenversionen, die mit den gleichen
Mess- und Skalierungsparametern erfasst wurden, vergleichen möchten.
Seite an Seite
Mit dieser Option können Sie zwei Kurven mit gleicher Amplitude vergleichen.
Übereinander
Empfehlenswert, wenn Sie die X-Achsen (Zeit oder Frequenz) verschiedener Signale
vergleichen möchten (maximal vier Fenster).
2x2 Feld
Zeigt die Daten aus bis zu vier Fenstern in einem Quadrat.
X Rollen, Y Rollen
Die Fenster in einem Kombinationsfenster können mit den Bildlaufleisten der
Originalfenster oder der Bildlaufleiste des Kombinationsfensters gerollt werden. Die letzte
Möglichkeit ist besonders dann von Vorteil, wenn Sie die Option Überlappende oder
Übereinander gewählt haben.
Sie können für jede Achse festlegen, ob die Bildlaufleiste des Originalfensters oder des
Kombinationsfensters verwendet werden soll, oder ob die Auswahl automatisch erfolgen
soll.
PSW049-1.4
Optionen...
