PicoScope Handbuch
39
Vergleichsmessungen können in Prozent oder dB angezeigt werden, und dies kann für
jede Messung einzeln festgelegt werden.
Die Einheiten für Bezugspunkt und Prozent/dB können im Dialogfeld
Messoptionen
vorgegeben werden.
Bei der Oberwellenanalyse sind die Oberwellen ganzzahlige Vielfache des Bezugspunkts.
Die Nummer des Bandes der n-ten Oberwelle kann durch ±n/2 Bänder angepasst
werden, um die Rundung des Bezugspunkts zum nächsten Band einzubeziehen. Die
Anzahl der einzubeziehenden Oberwellen kann im Dialogfeld
Messoptionen
vorgegeben
werden. Steht für den ausgewählten Frequenzbereich die vorgegebene Anzahl von
Oberwellen nicht zur Verfügung, werden Messungen, für die Oberwellen erforderlich sind,
leer gelassen.
Wurde mit einer perfekten Sinusspannung eine schnelle Fouriertransformation
durchgeführt, wird im Idealfall in der Frequenzdarstellung an der Basisfrequenz der
Sinuskurve nur eine unendlich dünne Spitze angezeigt. Da die Frequenzinformationen in
der Realität durch die endliche Anzahl von FFT-Punkten gespreizt werden, würde dies zu
einer Verbreiterung der Spitze führen. Bei der Berechnung der Messungen werden für
diese Spreizung geschätzte Werte verwendet. Diese ergeben sich aus einer Funktion der
Anzahl der Punkte und dem Fenstertyp.
Außerdem sammelt der FFT-Prozess alle Teile, die sich langsamer verändern als die
gesamte Messperiode dauert, in einem Band mit der Bezeichnung DC. Dies kann zu
einer Fehlinterpretation des eigentlichen DC-Wertes führen. Bei der Berechnung der
Messungen werden aus diesem Grund die ersten gespreizten Bänder ignoriert.
Frequenz
Zeigt die Spitzenfrequenz bezogen auf den Bezugspunkt.
Amplitude
Zeigt die Spitzenamplitude bezogen auf den Bezugspunkt.
Gesamtleistung
Zeigt das quadratische Mittel der Gesamtleistung über das ganze Spektrum
Berechnet wird dieser Wert als Quadratwurzel aus der Summe der quadrierten RMS-
Werte.
Gesamtleistung = sqrt(sum(wert²))
THD

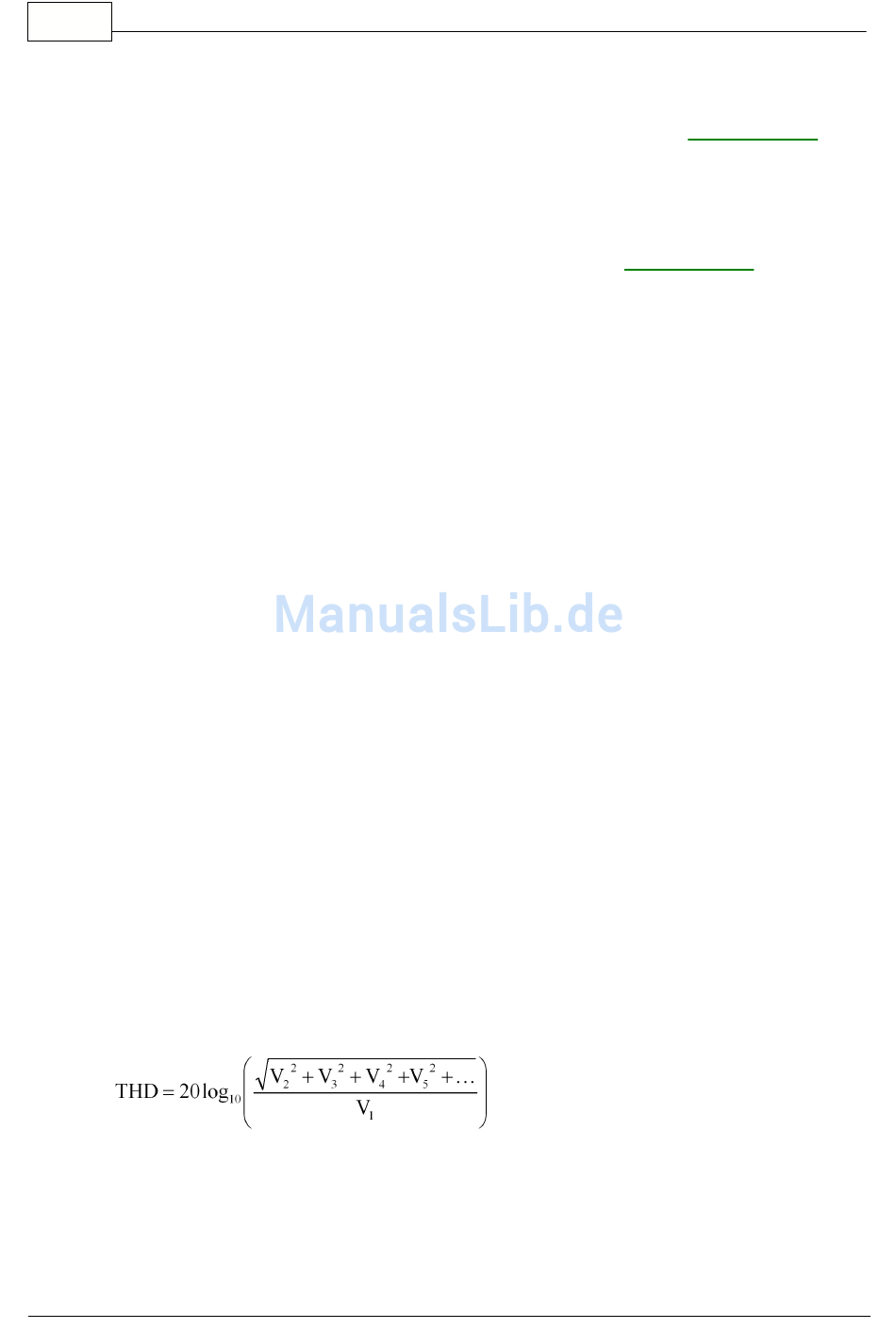

Steht für Total Harmonic Distortion. Es handelt sich um das Verhältnis der
Oberwellenleistung zur Leistung am Bezugspunkt. In der folgenden Gleichung ist V1 der
RMS-Wert an der Bezugsfrequenz und V2...V5 sind RMS-Werte der Oberwellen:
PSW049-1.4
Copyright 2005-6 Pico Technology Limited. All rights reserved.
