Dialogfelder
52
5.6.2

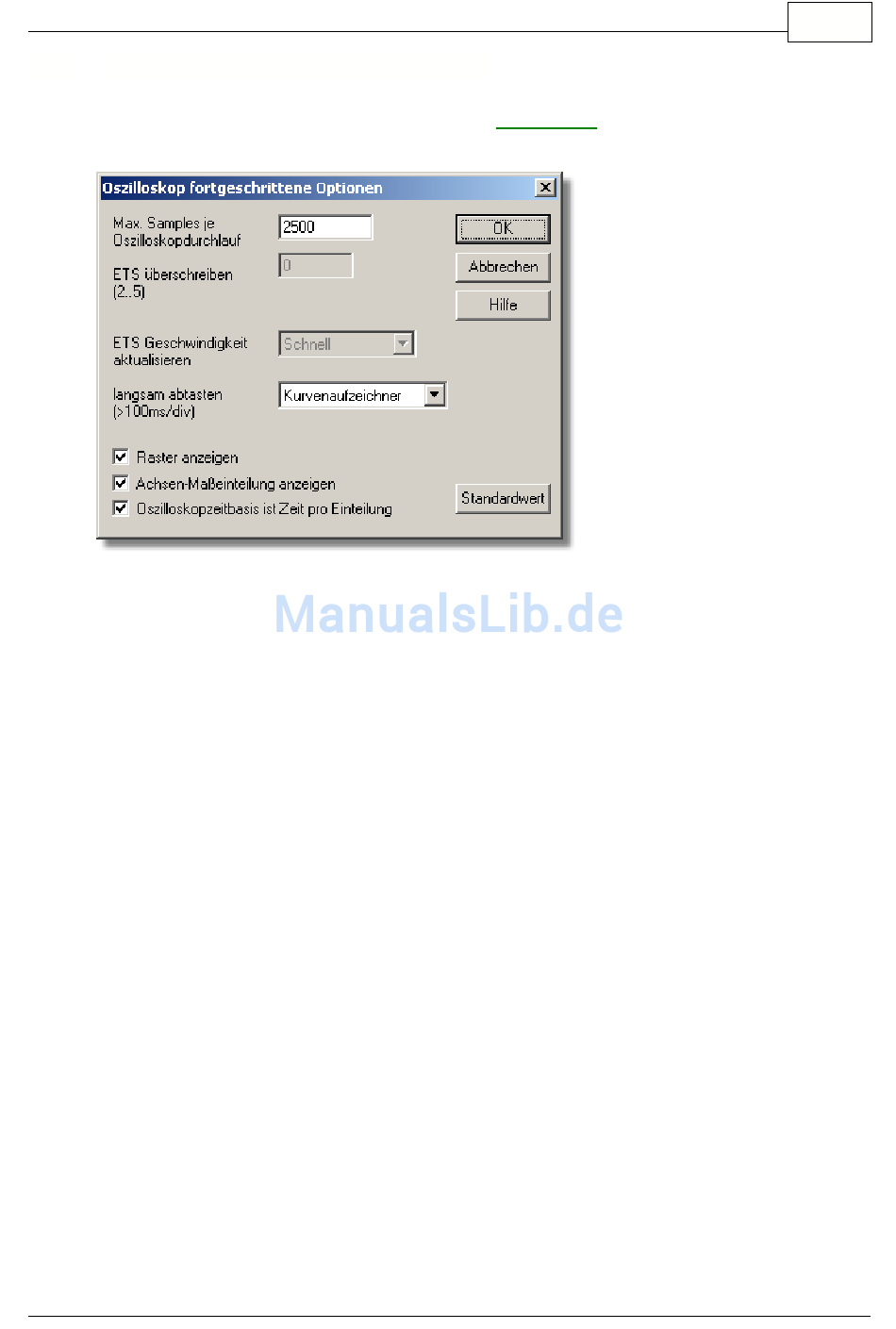

Oszilloskop fortgeschrittene Optionen
Wählen Sie im Menü Einstellung den Eintrag Optionen... und klicken Sie auf die
Schaltfläche Fortgeschritten >>>.
Max. Samples je Oszilloskopdurchlauf
Der Rechner kann bedeutend mehr Messungen je Abtastung durchführen, als angezeigt
werden können. Sie können aber einen kleinen Bereich der Kurve vergrößern, um Details
zu untersuchen. Der Vorgabewert für die Anzahl der Messungen liegt bei 2.500.
Mit dieser Option können Sie die maximale Anzahl der Abtastungen vorgeben. Bei einer
größeren Anzahl sehen Sie beim Vergrößern des Bildes mehr Details. Bei einer
geringeren Anzahl wird das Bild häufiger aktualisiert. Außerdem kann der Durchschnitt
einer Anzahl von Messungen als Basis für jede Abtastung verwendet werden, um die
Kurve zu glätten.
ETS überschreiben
Diese Funktion legt die Übertastung fest, wenn PicoScope im ETS-Modus (Äquivalent-
Abtastzeit) arbeitet. Wenn PicoScope beispielsweise 10 Zyklen überlappt anzeigen soll
und die Übertastung auf 3 eingestellt ist, erfasst PicoScope 30 Zyklen und zeigt dann die
besten 10 an. Eine höhere Übertastung liefert eine einheitlichere Verteilung der
Messungen, benötigt aber mehr Zeit für die Datenerfassung.
ETS Geschwindigkeit aktualisieren
Diese Funktion bietet zwei Optionen, Schnell und Langsam. Wird Langsam gewählt,
werden für jede Anzeige neue Daten verwendet. Bei der Wahl von Schnell enthalten nur
wenige Zyklen (1/Übertastung) neue Daten. Bei einer Übertastung von 3 wird die Anzeige
dreimal so schnell aktualisiert, aber nur 1/3 der Punkte sind neu.
Langsam abtasten
Wenn die Zeitspanne pro Abtastung länger als eine Sekunde ist, kann der Rechner auf
drei verschiedene Weisen arbeiten:
