PICO PicoScope Handbuch Seite 37

Haben Sie benutzerdefinierte Bereiche
darzustellen (beispielsweise Druck oder Beschleunigung), erscheinen diese hier und
müssen auch hier zur Verwendung ausgewählt werden.
Vergrößern (Y-Achsen-Multiplikator)
Wird der Y-Multiplikator auf Kein gestellt, wird der gesamte Spannungsbereich so
dargestellt, dass er an die Höhe des jeweiligen Fensters angepasst ist.
Wenn Sie einen Y-Multiplikator von x1 wählen, wird zu Anfang der gesamte
Spannungsbereich angezeigt. Zusätzlich erscheint jedoch eine Bildlaufleiste rechts oder
links im Fenster. Mit Hilfe dieser Bildlaufleiste können Sie die Kurve nach oben oder
unten verschieben, um sie so von anderen Kurven zu trennen.
Wenn Sie einen Y-Multiplikator von x2 oder höher wählen, wird nur noch die Hälfte des
Spannungsbereichs angezeigt, jedoch zweifach vergrößert. Mit der Bildlaufleiste wird jetzt
eingestellt, welcher Teil des Spannungsbereichs angezeigt werden soll.
Oszilloskope aus der Serie PicoScope 2000/3000 können in diesem Drop-Down-Menü
zwischen Gleich- und Wechselspannung umgeschaltet werden. Alternativ können die
Steuerelemente der
5.2.5
DrDAQ

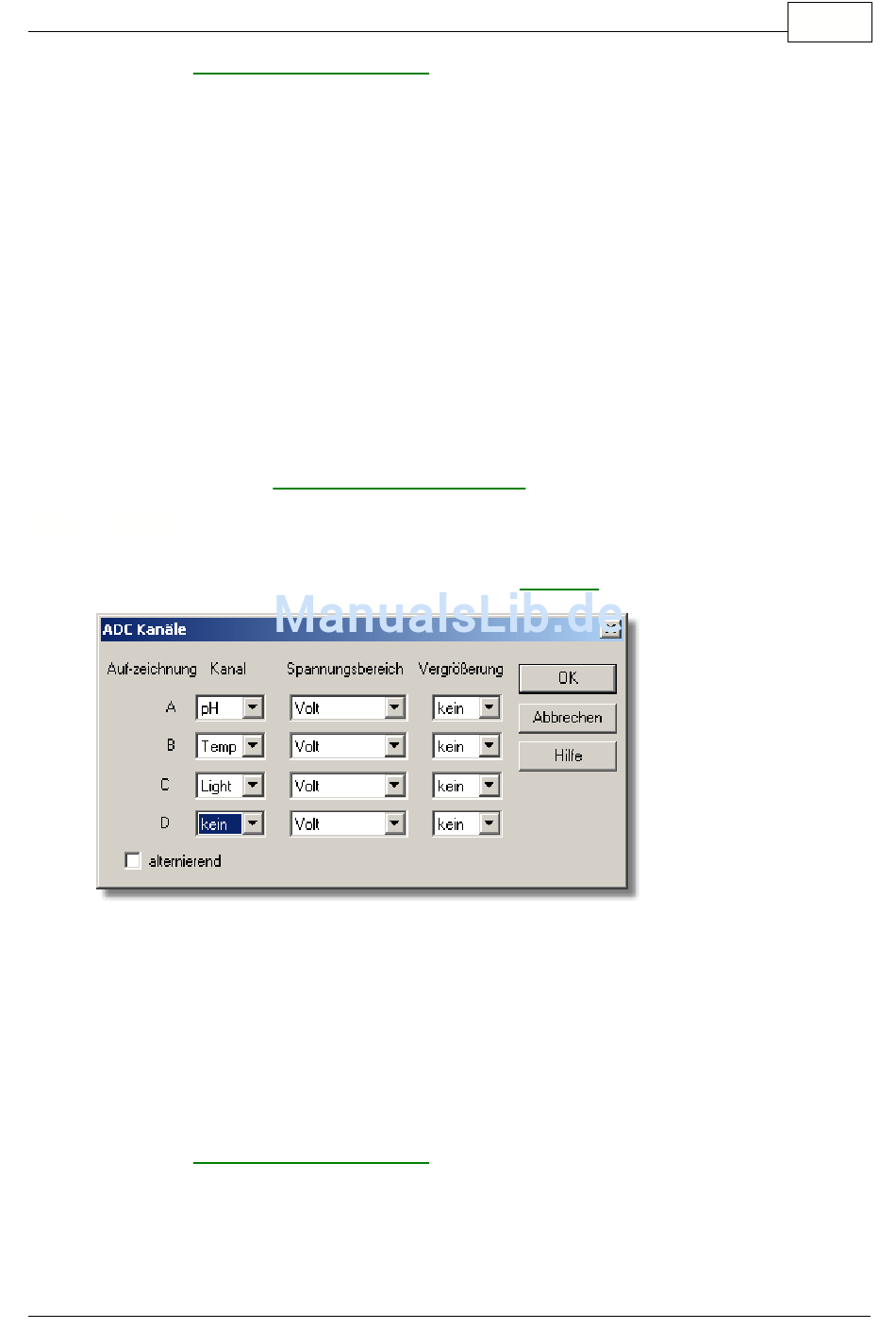

Wählen Sie im Menü Einstellung das Dialogfeld
In diesem Dialogfeld wählen Sie, welche Kanäle im aktiven Fenster angezeigt werden
sollen, und Sie stellen den Eingangsspannungsbereich ein.
Kanal
DrDAQ kann in PicoScope Daten aus vier Kanälen erfassen. Möchten Sie Daten aus
mehreren Kanälen erfassen, wählen Sie den alternierenden Modus.
Spannungsbereich
Im Allgemeinen wird hier als Einheit Volt verwendet.
Haben Sie benutzerdefinierte Bereiche
darzustellen (beispielsweise Druck oder Beschleunigung), erscheinen diese hier und
müssen auch hier zur Verwendung ausgewählt werden.
Vergrößern (Y-Achsen-Multiplikator)
Wird der Y-Multiplikator auf Kein gestellt, wird der gesamte Spannungsbereich so
dargestellt, dass er an die Höhe des jeweiligen Fensters angepasst ist.
Copyright 2005-6 Pico Technology Limited. All rights reserved.
hinzugefügt, um Signale von Sensoren
Instrumenten-Werkzeugleiste
hinzugefügt, um Signale von Sensoren
Dialogfelder
verwendet werden.
Kanäle...
36
PSW049-1.4
