Spannungsbereiches angezeigt, jedoch zweifach vergrößert. Mit der Bildlaufleiste wird
jetzt eingestellt, welcher Teil des Spannungsbereichs angezeigt werden soll.
5.2.2
Serie ADC-100

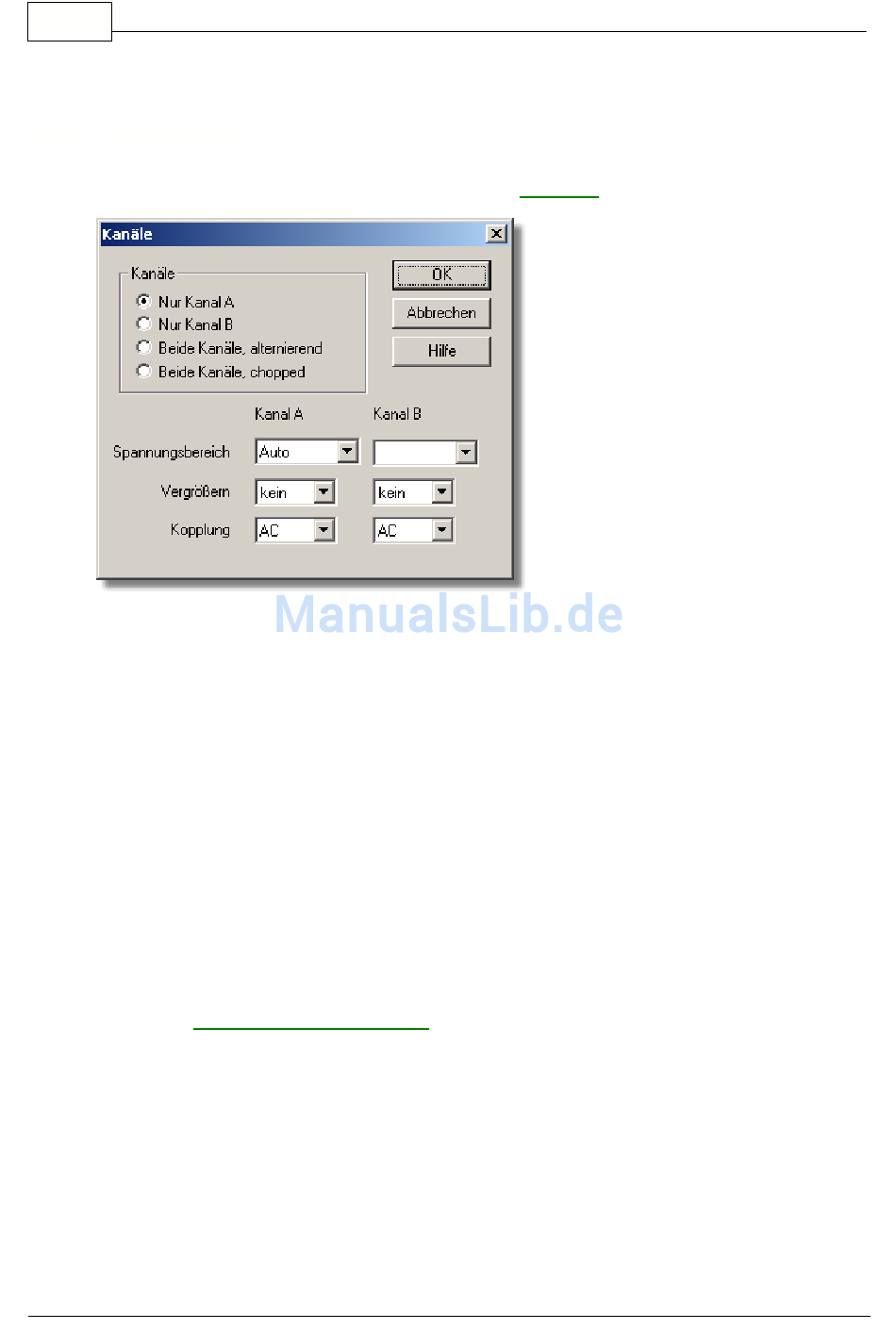

Wählen Sie im Menü Einstellung das Dialogfeld
In diesem Dialogfeld wählen Sie, welche Kanäle im aktiven Fenster angezeigt werden
sollen, und Sie stellen den Eingangsspannungsbereich ein.
Kanäle
Mit einem Oszilloskop der Serie ADC-100 können Sie Daten über einen Kanal oder über
zwei Kanäle erfassen. Möchten Sie Daten von mehreren Kanälen erfassen, stehen Ihnen
zwei Möglichkeiten zur Verfügung: Chop-Modus und alternierender Modus.
Spannungsbereich
Oszilloskope der Serien ADC-100 verfügen über mehrere Eingangsspannungsbereiche.
Sie haben die Möglichkeit, einen der Spannungsbereiche oder aber Auto zu wählen.
Durch Auto wählt das ADC automatisch einen Spannungsbereich, der zum
Eingangssignal passt.
Hinweis: Der Modus Auto führt in Verbindung mit nur einmal vorkommenden Trigger-
Signalen nicht zu guten Ergebnissen, weil PicoScope in diesem Fall die im Voraus
benötigte Information fehlt, welcher Bereich verwendet werden soll.
Haben Sie benutzerdefinierte Bereiche
darzustellen (beispielsweise Druck oder Beschleunigung), erscheinen diese hier und
müssen auch hier zur Verwendung ausgewählt werden.
Vergrößern (Y-Achsen-Multiplikator)
Wird der Y-Multiplikator auf Kein gestellt, wird der gesamte Spannungsbereich so
dargestellt, dass er an die Höhe des jeweiligen Fensters angepasst ist.
Wenn Sie diese Einstellung auf x1 ändern, wird zu Anfang der gesamte
Spannungsbereich angezeigt. Zusätzlich erscheint jedoch eine Bildlaufleiste rechts oder
links im Fenster. Mit Hilfe dieser Bildlaufleiste können Sie die Kurve nach oben oder
unten verschieben, um sie so von anderen Kurven zu trennen.
PSW049-1.4
Kanäle...
hinzugefügt, um Signale von Sensoren
