2. Funktionsweise im Detail
2.1 Inbetriebnahme und Grundfunktionen
Auf der Frontseite des MacSolar befindet sich ein 4 -stelliges LCD Display,
eine LED Reihe sowie ein Tastenfeld. Nach Betätigung eines Tasters wird
zunächst für 1 sec. die gerade eingestellte Funktion bzw. der Modus
angezeigt. Innerhalb dieser Periode kann die Funktion bzw. der Modus
durch erneuten Tastendruck geändert werden. Danach erscheint auf dem
Display der entsprechende Wert. Die unter dem Display angeordneten
LEDs blinken während der Meßwertaufnahme mit der aktuellen Einheit.
Der MacSolar besitzt keinen Ausschalter. Durch Betätigung der Taste
„Start/Stop" wird er in den aktiven Zustand versetzt. 2 Minuten nach der
letzten Tastenbetätigung schaltet er sich selbsttätig ab, außer
•
während einer Messung im hi Modus: hier bleibt das Gerät immer im
aktiven Zustand (Display an).
•
während einer Messung im avr oder sto Modus: hier fällt der MacSolar
nach 2 Minuten in einen Schlafzustand, aus dem er jedoch alle 10
Sekunden zur Meßwertaufnahme erwacht. Das Display bleibt dabei
ausgeschaltet.
Einige Funktionen des MacSolar werden durch gleichzeitiges Betätigen
einer der 4 außenliegenden Tasten (z.B. „Start/Stop") und der „Hold" Taste
aktiviert. Hierbei betätigt man die außenliegende Taste und, ohne
loszulassen, direkt danach die „Hold" Taste.

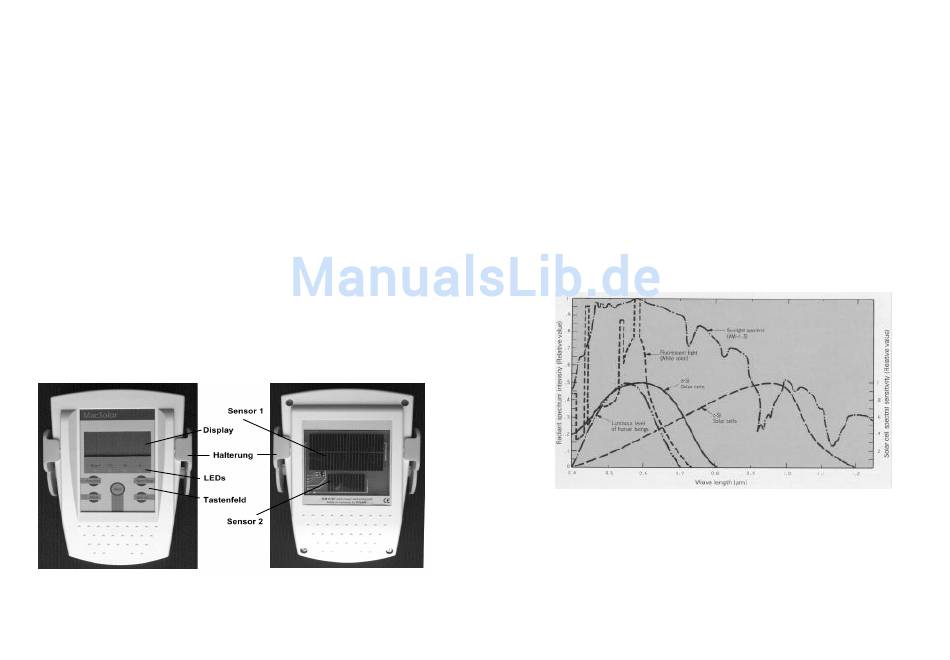

Fig. 1: Front - und Rückseite des MacSolar
3
PCE Deutschland GmbH | Im Langel 4 | 59872 Meschede | www.pce-instruments.com/deutsch/
2.2 Die „Funktionen" und ihre physikalische Bedeutung
Der MacSolar kann 6 verschiedene Meßgrößen berechnen und darstellen.
Diese werden als „Funktionen" bezeichnet und entsprechend mit der Taste
„Function" eingestellt:
(Lichtintensität): Lichtleistung pro m
P
tot
einem
Pyranometer
ist
die
unabhängig
vom
eingestrahlten
Siliziumsensoren, wie beim MacSolar verwendet, auf ein bestimmtes
Spektrum kalibriert und können danach auch nur dieses korrekt messen.
Gemäß seinem Namen ist der MacSolar auf das Spektrum der Sonne
kalibriert und eignet sich daher nur für Messungen von Tageslicht. Die
Kalibrierung wird an einem Solarsimulator bei sogenannten „Standard
Testbedingungen" (STC) durchgeführt: AM1,5 Solarspektrum mit P
2
1000 W/m
(bei 25 °C), was in etwa direktem Sonnenlicht um die
Mittagszeit von Frühling bis Herbst in Mitteleuropa entspricht. Beispiele von
Spektren verschiedener Lichtquellen sowie verschiedener Solarzellen sind
in Fig. 2 dargestellt.
Fig. 2: Spektren verschiedener Lichtquellen und Solarzellen
°C (Modultemperatur): Temperatur, ermittelt auf dem rückwärtigen
Meßsensor des MacSolar und korrigiert gemäß dem eingestellten
Temperaturkoeffizient tc. Der angezeigte Wert entspricht in etwa der
Modultemperatur
eines
Solarmoduls
Bedingungen (siehe Kap. 2.4).
(Modulleistung): Elektrische Leistung im Arbeitspunkt (MPP) eines
P
n
Silizium-Solarmoduls bei einer definierten Lichtintensität und Modul
2
(ohne spektrale Bewertung). Bei
gemessene
Lichtleistung
weitgehend
Spektrum.
Dagegen
werden
unter
den
entsprechenden
4
=
tot
