8 | Deutsch
Lassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigt und schalten Sie das Messwerkzeug nach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.
Um die automatische Abschaltung zu aktivieren, schalten Sie
das Messwerkzeug aus und wieder ein.

Betriebsarten

Das Messwerkzeug verfügt über mehrere Betriebsarten,
zwischen denen Sie jederzeit wechseln können:
– Kreuz- und Punktlinienbetrieb: Das Messwerkzeug erzeugt
eine waagerechte und eine senkrechte Laserlinie nach
vorn sowie je einen senkrechten Punktstrahl nach oben
und nach unten und je einen waagerechten Punktstrahl
nach vorn und beiden Seiten.
– 5-Punkt-Betrieb: Das Messwerkzeug erzeugt je einen
senkrechten Punktstrahl nach oben und unten sowie je
einen waagerechten Punktstrahl nach vorn und beiden
Seiten.
– Linienbetrieb waagerecht: Das Messwerkzeug erzeugt
eine waagerechte Laserlinie nach vorn.
– Linienbetrieb senkrecht: Das Messwerkzeug erzeugt eine
senkrechte Laserlinie nach vorn.
Alle Punktstrahlen verlaufen im 90°-Winkel zueinander, die
Laserlinien kreuzen sich ebenfalls im 90°-Winkel.
Nach dem Einschalten befindet sich das Messwerkzeug im
Kreuz- und Punktlinienbetrieb. Um die Betriebsart zu wech-
seln, drücken Sie die Betriebsarten-Taste 2.
Alle Betriebsarten können sowohl mit als auch ohne Nivellier-
automatik gewählt werden.
Nivellierautomatik
Arbeiten mit Nivellierautomatik (siehe Bilder C–E)
Stellen Sie das Messwerkzeug auf eine waagerechte, feste
Unterlage, befestigen Sie es auf der Halterung 15 oder dem
Stativ 16.
Schieben Sie für Arbeiten mit Nivellierautomatik den
Ein-/Ausschalter 4 in Position „
Nach dem Einschalten gleicht die Nivellierautomatik Uneben-
heiten innerhalb des Selbstnivellierbereiches von ±4° auto-
matisch aus. Die Nivellierung ist abgeschlossen, sobald sich
die Laserpunkte bzw. Laserlinien nicht mehr bewegen.
Ist die automatische Nivellierung nicht möglich, z.B. weil die
Standfläche des Messwerkzeugs mehr als 4° von der Waag-
rechten abweicht, blinken die Laserlinien. Innerhalb von 10 s
nach dem Einschalten ist dieser Alarm deaktiviert, um das
Einrichten des Messwerkzeugs zu ermöglichen.
Stellen Sie das Messwerkzeug waagerecht auf und warten Sie
die Selbstnivellierung ab. Sobald sich das Messwerkzeug in-
nerhalb des Selbstnivellierbereiches von ±4° befindet,
leuchten die Laserstrahlen dauerhaft.
Bei Erschütterungen oder Lageänderungen während des Be-
triebs wird das Messwerkzeug automatisch wieder einnivel-
liert. Überprüfen Sie nach der Nivellierung die Position der La-
serstrahlen in Bezug auf Referenzpunkte, um Fehler durch
eine Verschiebung des Messwerkzeugs zu vermeiden.
1 618 C00 50R | (9.7.12)
Arbeiten ohne Nivellierautomatik (siehe Bild F)
Schieben Sie für Arbeiten ohne Nivellierautomatik den
Ein-/Ausschalter 4 in Position „
Nivellierautomatik blinken die Laserlinien dauerhaft.
Bei abgeschalteter Nivellierautomatik können Sie das Mess-
werkzeug frei in der Hand halten oder auf eine geneigte Unter-
lage stellen. Die Laserstrahlen verlaufen nicht mehr zwingend
senkrecht zueinander.

Nivelliergenauigkeit

Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus.
Besonders vom Boden nach oben verlaufende Temperatur-
unterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe am größten ist,
sollten Sie das Messwerkzeug nach Möglichkeit auf einem
handelsüblichen Stativ montieren und es in der Mitte der
Arbeitsfläche aufstellen.
Neben äußeren Einflüssen können auch gerätespezifische
Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun-
gen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn
die Genauigkeit des Messwerkzeugs.
Liegt die Genauigkeit der waagerechten Punktstrahlen inner-
halb der maximal erlaubten Abweichung, ist damit auch die
Genauigkeit der senkrechten Punktstrahlen und der Laser-
linien überprüft.
Sollte das Messwerkzeug bei einer der Prüfungen die maxi-
male Abweichung überschreiten, dann lassen Sie es von
einem Bosch-Kundendienst reparieren.

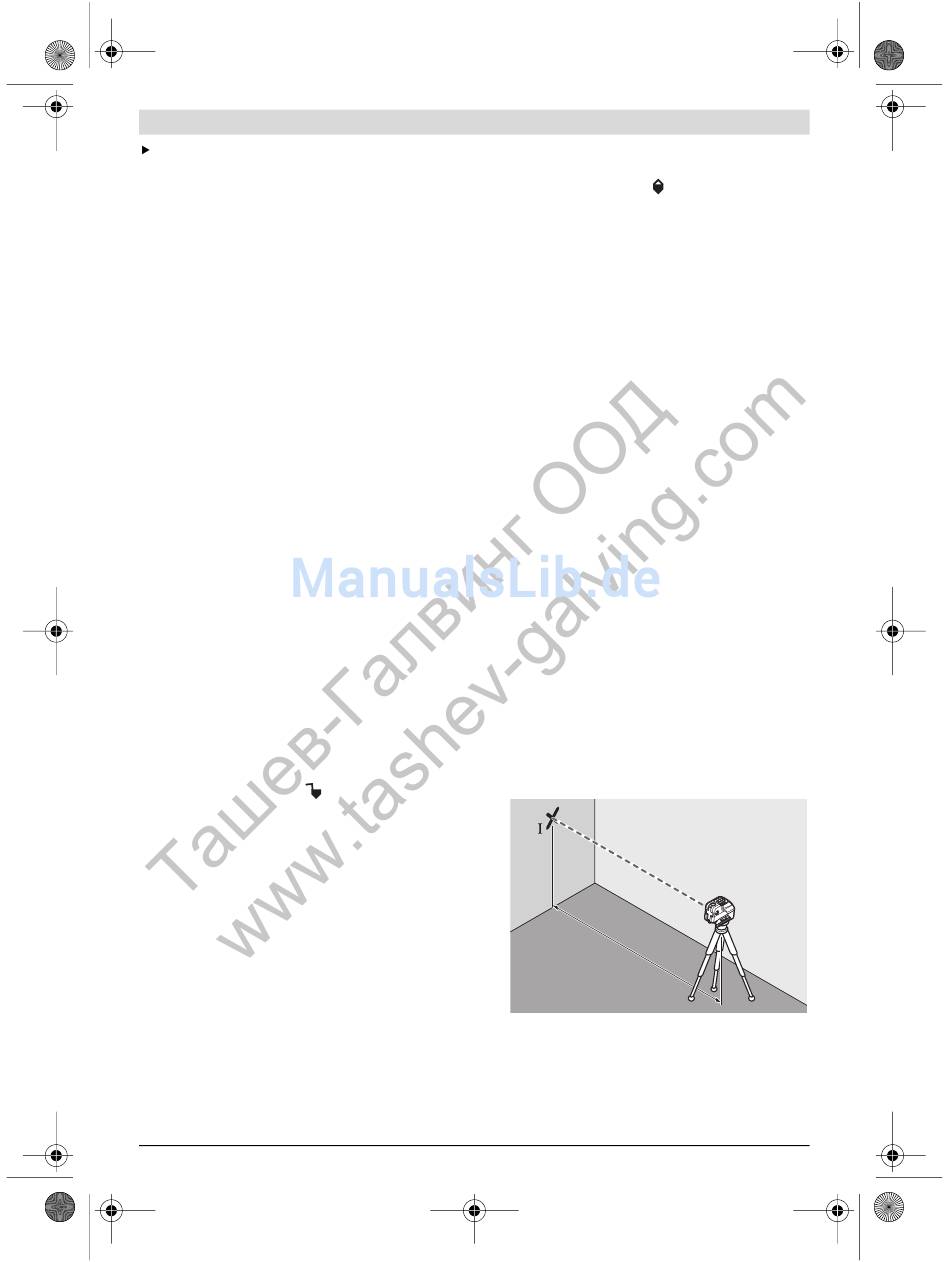

Waagerechte Nivelliergenauigkeit der Querachse
überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von
20 m auf festem Grund vor einer Wand.
– Montieren Sie das Messwerkzeug in 20 m Entfernung von
der Wand auf der Halterung bzw. einem Stativ, oder stellen
Sie es auf festen, ebenen Untergrund. Schalten Sie das
Messwerkzeug ein und wählen Sie 5-Punkt-Betrieb.
on".
– Richten Sie einen der beiden seitlichen Laserstrahlen, die
entlang der Querachse des Messwerkzeugs verlaufen, auf
die Wand. Lassen Sie das Messwerkzeug einnivellieren.
Markieren Sie die Mitte des Laserpunktes an der Wand
(Punkt I).
on". Bei ausgeschalteter
2 0
m
