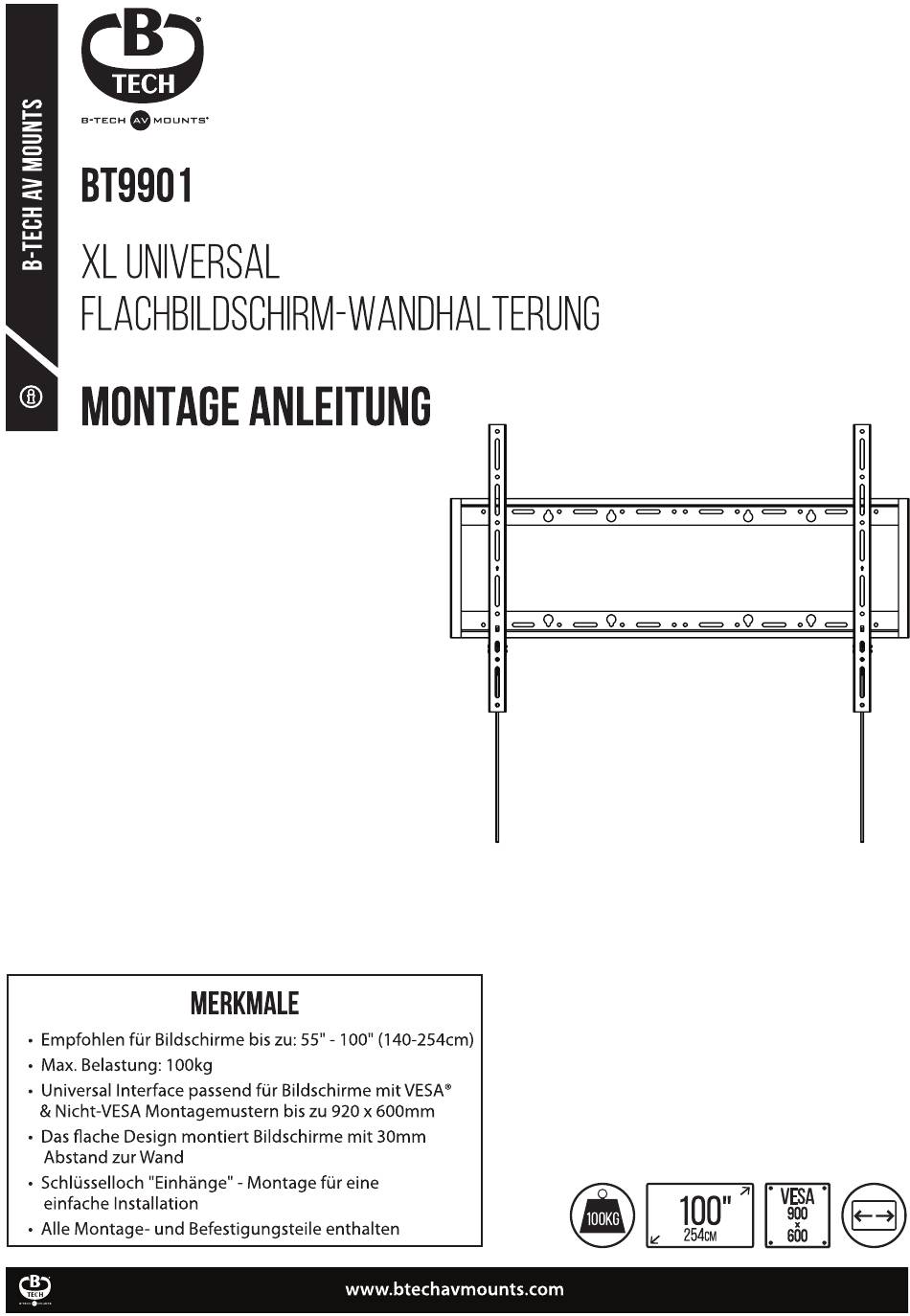

B-Tech BT9901 Montageanleitung
TECH
M ouNTs•
B-TECH
BT9901
XL UNIVERSAL
FLACHBILDSCHIR
M
MONTAGE ANLEITUNG
MERKMALE
• Empfohlen für Bildschirme bis zu: 55" - 100" (140-254cm)
• Max. Belastung: 100kg
• Universal Interface passend für Bildschirme mit VESA@
& Nicht-VESAMontagemustern bis zu 920 x 600mm
• Das flache Design montiert
Abstand
zur Wand
• Schlüsselloch "Einhänge" - Montage für eine
einfache
Installation
• Alle Montage- und Befestigungsteile enthalten
WANDHALTERUNG
Bildschirme mit 30mm
www.btechavmounts.com
7
IOOKG
254CM
Verwandte Anleitungen für B-Tech BT9901
Inhaltszusammenfassung für B-Tech BT9901
- Seite 1 TECH M ouNTs• B-TECH BT9901 XL UNIVERSAL FLACHBILDSCHIR WANDHALTERUNG MONTAGE ANLEITUNG MERKMALE • Empfohlen für Bildschirme bis zu: 55" - 100" (140-254cm) • Max. Belastung: 100kg • Universal Interface passend für Bildschirme mit VESA@ & Nicht-VESAMontagemustern bis zu 920 x 600mm •...
-
Seite 2: Sicherheitshinweise
Bitte prüfen Sie sorgfältig, 0b alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler Sind nicht haftbar Oder verantwortlich für Schäden Oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch Oder Nichtbeachtung... - Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
- Seite 4 BT9901TEILELISTE ZIJKLINFTI HINWEISE ALIFBEWAHRE TECH...
- Seite 5 ARTIKELBEZEICHNUNG ARTIKEL MENGE WANDPLATTE INTERFACE ARM - RECHTS INTERFACE LINKS BILDSCHIRM INTERFACE 16mm SCHRAUBE M6 x 25mm SCHRAUBE M6 x 40mm SCHRAUBE 16mm SCHRAUBE M8 x 25mm SCHRAUBE M8 x 40mm SCHRAUBE M6 UNTERLEGSCHEIBE ABSTANDHALTER 13mm ABSTANDHALTER 24mm ABSTANDHALTER WANDBEFESTIGUNGS M8 x 50mm HOLZSCHRAUBE M8 METAL...
- Seite 6 MONTAGE ANLEITUNG WANDPLATTE MONTIEREN Befestigen Sie Artikel I an der Wand, indem Sie eine der folgenden Methoden anwenden. Beton / Ziegelsteinwand Schlüssellochmontage 12mm Steinbohrer I Omm Schlüssellöcheran der Wandhalterung für eine einfache Installation Verwenden Sie eine Wasserwaage, um eine gerade Wandplatte zu gewährleisten.
- Seite 7 16" (400mm) 24" (600mm)
- Seite 8 INTERFACE ARME BILDSCHIRM BEFESTIGEN Befestigen Sie die Artikel 2 & 3 an der Rückseite des Bildschirms, indem Sie die Artikel A-J verwenden Verwenden Sie Abstandhalter (Artikel H-J) wenn auf der Rückseite des Bildschirms eine Aussparung vorhanden ist. BILDSCHIRM Verwenden Sie Abstandhalter (Artikel H-J) BILDSCHIRM wenn...
- Seite 9 BILDSCHIRM AN WANDPLATTE MONTIEREN i. Artikel 2 & 3 an Artikel 1 einhängen. ACHTUNG: Dies kann zwei Personen erfordern WAND WAND ii. An der Zugschnur ziehen, um die Interface Arme der Wandplatte zu verriegeln. ZUGSCHNUR ZUGSCHNUR SEITLICHE AUSRICHTUNG TECH...
- Seite 10 ENTFERNEN DES BILDSCHIRMS Die Zugschnur an den Artikeln 2 & 3 nach unten ziehen, um den Bildschirm zu entriegeln von Artikel 1 zu entfernen. WAND WAND ZUGSCHNUR DOPPELROHR MONTAGE Max. Belastung: 45kg BT7850 Rohr BT7841 oder BT7052 Schellen Befestigungsmaterial mitgeliefert BT7850 Rohr mit BT7841/BT7052 BT7841 Oder BT7052...
- Seite 11 646mm 576mm 458mm 33mm 406.4mm 370mm 300mm 182mm 94mm 19mm 14x 24mm RI Omm WAND PLATTEN M TTE (D8.4mm DIESE ANLEITUNGEN SIND NUR ALS LEITFADEN VORGESEHEN. B-TECH UBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIE-SEM DOKUMENT ENTHALTENEN INFORMATIONEN TECH...
- Seite 12 02023 B-Tech International Design and Manufacturing Ltd. AlleRechtevorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
