B-Tech BT7888 Montageanleitung
Ausziehbares av ablagefach
TECH
MOUNTS
BT7888
AUSZIEHBARE
S
MONTAGE ANLEITUNG
• Ausziehbares AV Ablagefach, geeignet für Direktmontage
Wand, ideal um AV Geräte hinter einem Bildschirm zu montieren
• Konzipiert für eine Vielzahl von AV-Geräten unterschiedlicher
• Geeignet für Hoch Oder Querformat Ausrichtung
Das Ablagefach kann so montiert werden, dass es nach links, rechts
Oder unten herausgleitet
• Abnehmbares Ablagefach mit Schnellverschluss
• Maße der Halterung : 590 x 350 x 35mm
• Max. AV Geräte
Größe
• Verriegelungin Positionbeim Öffnen und Schließen - Fallsgewünscht,
kann ein Vorhängeschloß
hinzugefügt
werden
AV ABLAGEFACH
MERKMALE
: 450 x 250 x 50mm
(nicht enthalten) für mehr Sicherheit
www.btechavmounts.com
an der
Größen
Inhaltsverzeichnis
Verwandte Anleitungen für B-Tech BT7888
Inhaltszusammenfassung für B-Tech BT7888

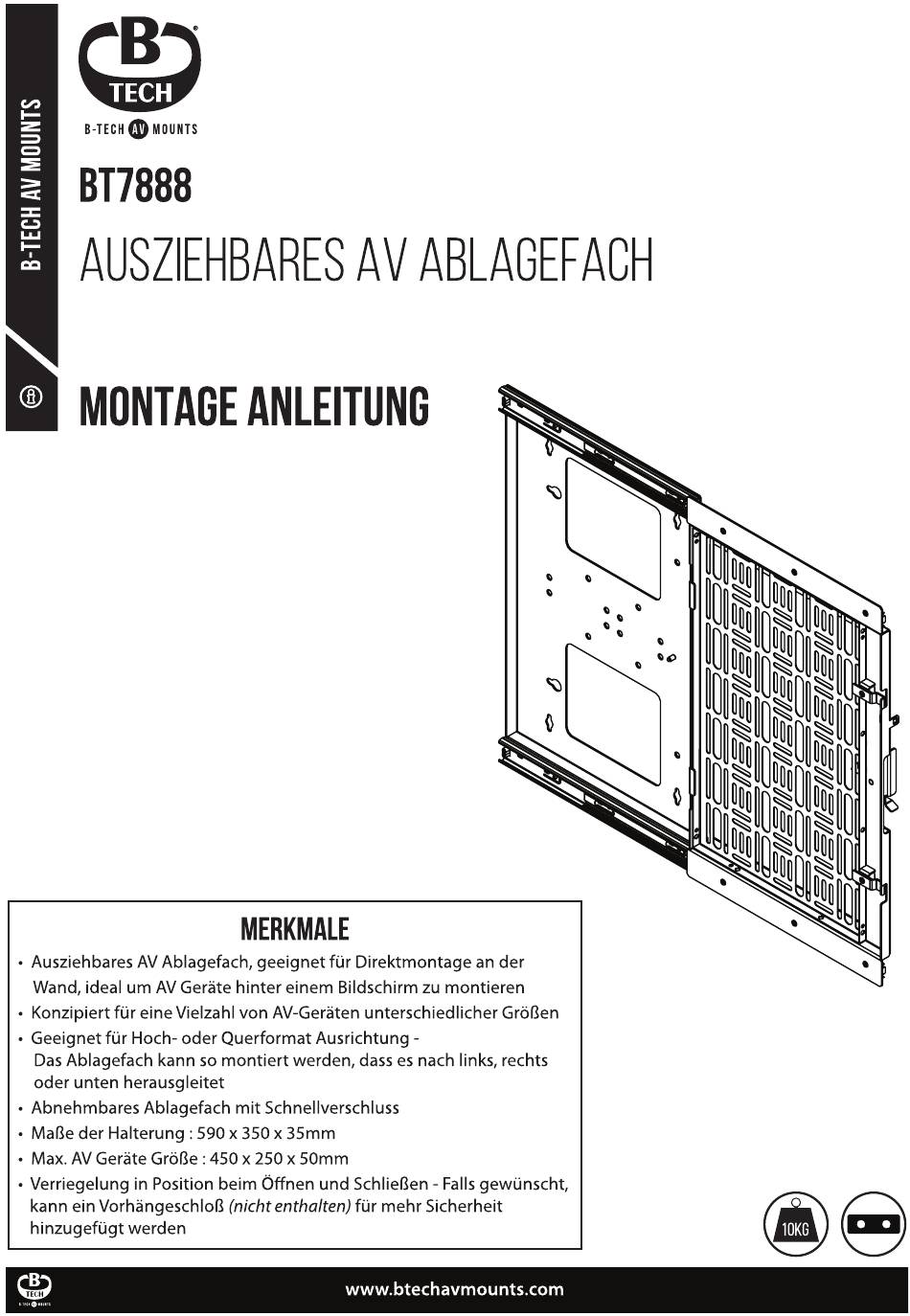

- Seite 1 TECH MOUNTS BT7888 AUSZIEHBARE AV ABLAGEFACH MONTAGE ANLEITUNG MERKMALE • Ausziehbares AV Ablagefach, geeignet für Direktmontage an der Wand, ideal um AV Geräte hinter einem Bildschirm zu montieren • Konzipiert für eine Vielzahl von AV-Geräten unterschiedlicher Größen • Geeignet für Hoch Oder Querformat Ausrichtung...
-
Seite 2: Sicherheitshinweise
Bitte prüfen Sie sorgfältig, 0b alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand Sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler sind nicht haftbar Oder verantwortlich für Schäden Oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch Oder Nichtbeachtung... - Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
-
Seite 4: Installationswerkzeug
BT1888TEILELIST FOR ZIJKLINFTI HINWEISE ALIFBEWAHRE BENÖTIGTES BESCHREIBUNG MENGE ARTIKE WANDPLATTE INSTALLATIONSWERKZEUG GLEITPLATTE Bohrmaschine Schraubendreher AV ABLAGEFACH Steinbohrer or 4mm Holzbohrer No.8 x 30mm DOBEL M6 x 30mm SENKKOPF HOLZSCHRAUBE KABELBINDER L 100m x W2.5mm KABELBINDER L400mm x W5mm Wasserwaage (Optional) Bleistift Geeignet für Belastungen bis zu : 10kg TECH... -
Seite 5: Vorinstallation
Hinweis: Fallserforderlich, verwenden Sie die Abstandhalter der Bildschirmhalterung, um den Abstand zwischen Bildschirm und Wand zu erweitern. Siehe Produktabmessungen (Seite 11) für Richtwerte und Maximalmaße der AV-Geräte. 80mm WAND 55" BILDSCHIRM 4/1/0 BT8431 BILDSCHIRMHALTERUNG BT7888 AV GERÄT Hochformat Gestaltung abgebildet fill] TECH... - Seite 6 MONTAGE ANLEITUNG ENTFERNEN SIE DAS ABLAGEFACH DER WANDHALTERUNG Öffnen Sie den Schnellverschluss an Artikel 2 und entfernen Sie Artikel 3. SCHNELLVERSCHLUSS HALTERUNG AN DER WAND MONTIEREN i. Markieren bohren Sie Löcher in die Wand für Artikel ii. Montieren Sie Artikel 1 an die Wand, indem Sie Artikel 4* &...
- Seite 7 GLEITPLATTE HERAUSZIEHEN Drücken Sie den Verschluss, um Artikel 2 zu lösen und ziehen Sie die Gleitplatte hinaus. HOCHFORMAT GESTALTUNG Drücken VERSCHLUSS QUERFORMAT GESTALTUNG Drücken VERSCHLUSS Hinweis: Halten Sie beim Lösen der Gleitplatte Artikel 2 fest.
-
Seite 8: Av Geräte An Der Ablage Befestigen
HOCHFORMAT GESTALTUNG AV GERÄTE AN DER ABLAGE BEFESTIGEN Platzieren Sie die AV-Geräte an Artikel 3 und richten Sie Sie so aus, dass alle Kabel leicht angeschlossen werden können. KABELBINDER AV GERÄT AV GERÄT QUERFORMAT GESTALTUNG AV GERÄT ABLAGEFACH BEFESTIGEN Befestigen Sie Artikel 3 wieder an Artikel 2 und sichern Sie mit den Schnellverschlüssen an Artikel 2. SCHNELLVER- SCHLUSS TECH... -
Seite 9: Kabel Anschliessen
KABEL ANSCHLIESSEN Verwenden Sie die kleinen Kabelbinder (Artikel 6), um die Kabel ordentlich an Artikel 3 zu verstauen. nn n ABLAGEFACH SCHLIESSEN Sobald alle AVGeräte angeschlossen Sind, schieben Sie Artikel 2 vollständig in Artikel I zurück, um die Ablage an Ort und Stelle zu verriegeln. Optional: Für zusätzliche Sicherheit an öffentlichen... -
Seite 10: Typische Installationen
Bildschirmhalterung, um den Abstand zwischen Bildschirm Wand zu erweitern. BT7888ist ausserdem kompatibel mit B-TechsProfessional Systemsfür Rohr-,Säulen- und Schienenmontage. BT8380 SAULE BT8390 SCHIENEN BT7888 (xl) BT7888 BT7807 (xl) BT7850 ROHR (x2) BT6174 BT8431 (xl) (x2) BT6174 BILDSCHIRM BT7052 (x8) BT7888 (xl) - Seite 11 90 mC3.54i 300mmCl 1 .81 in] Ø6.5mmC0.26in] Ablage Breite 230mm 690.5mm [27.1 8in] DRAUFSICHT 350mm Cl3.78in] 340.5mm[13.41 in DIESE ANLE TUNGEN SIND NUR ALS LE TFADEN VORGESEHEN. B-TECH ÜBERNIMMT KEINE HAFTIJNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN IECH...
- Seite 12 02023 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen Sind Marken der jeweiligen Eigentümer.
