B-Tech BT77 Montageanleitung
Lautsprecher wandhal terung mit ultra grip pro seitlicher klemmvorrichtung
Vorschau ausblenden
Andere Handbücher für BT77:
- Montageanleitung (12 Seiten) ,
- Montageanleitung (11 Seiten)
Inhaltsverzeichnis
TECH
M ouNTs•
B-TECH
BT77
R
LAUTSPRECHE
MITULTRAGRIP PRO
SEITLICHE
R
MONTAGEANLEITUN
G

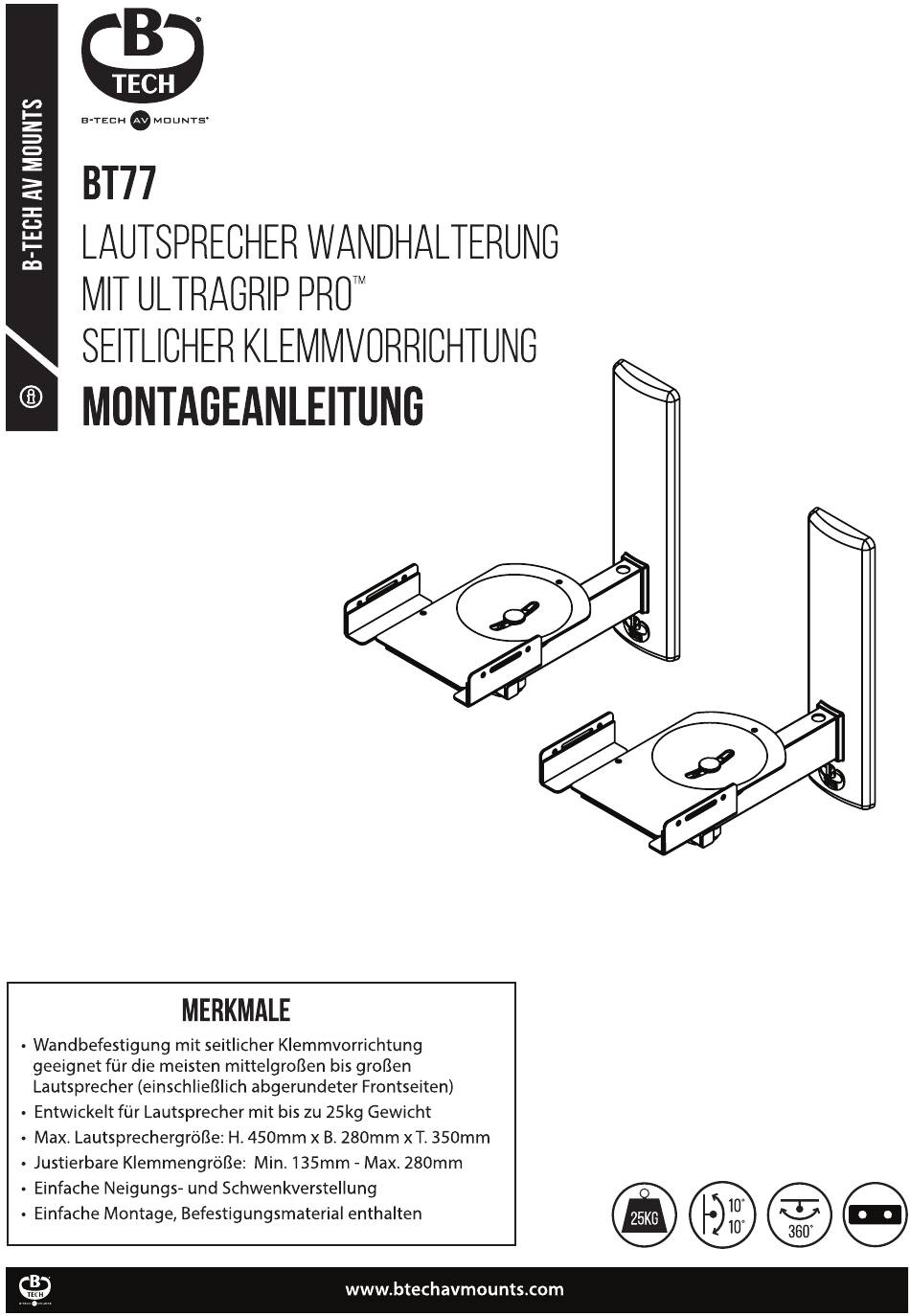

MERKMALE
• Wandbefestigung
mit seitlicher Klemmvorrichtung
geeignet für die meisten mittelgroßen
Lautsprecher (einschließlich abgerundeter
• Entwickelt für Lautsprecher mit bis zu 25kg Gewicht
• Max. Lautsprechergröße: H. 450mm x B.280mm x T. 350mm
• Justierbare Klemmengröße:
• Einfache Neigungs- und Schwenkverstellung
• Einfache Montage, Befestigungsmaterial enthalten
WANDHALTERUNG
KLEMMVORRICHTUNG
bis großen
Frontseiten)
Min. 135mm - Max. 280mm
www.btechavmounts.com
25KG
3600
