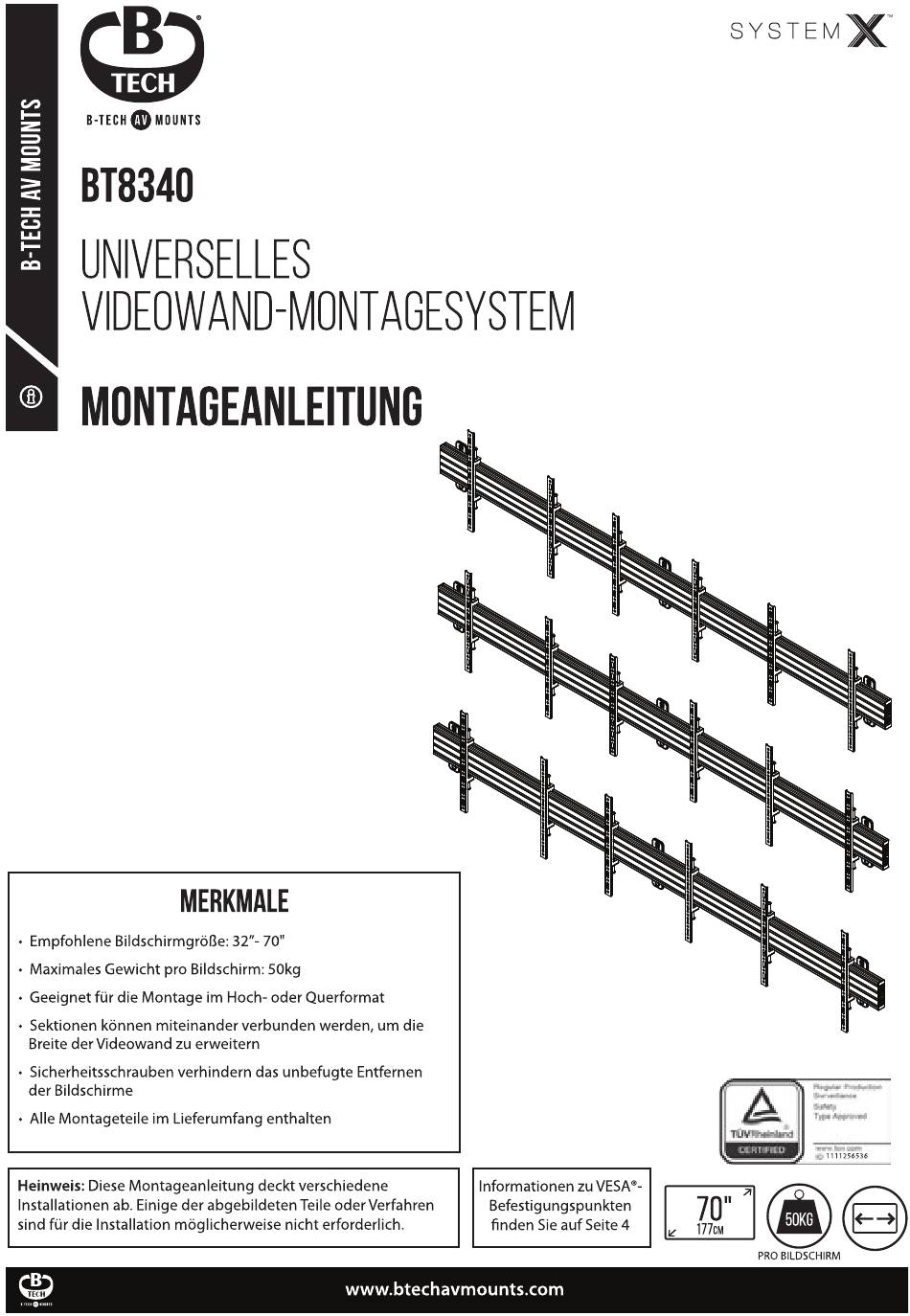

B-Tech BT8340 Montageanleitung
Universelles videowand-montagesystem
TECH
BT8340
S
UNIVERSELLE
D
VIDEOWAN
MONTAGEANLEITUN
G
MERKMALE
• Empfohlene Bildschirmgröße: 32"-70"
• Maximales Gewicht pro Bildschirm: 50kg
• Geeignet für die Montage im Hoch- Oder Querformat
• Sektionen
können miteinander
Breite
der Videowand
zu erweitern
• Sicherheitsschrauben verhindern das unbefugte Entfernen
der Bildschirme
• Alle Montageteile im Lieferumfang enthalten
Heinweis: Diese Montageanleitung
nstallationen ab. Einige der abgebildeten Teile Oder Verfahren
sind für die Installation möglicherweise nicht erforderlich.
MONTAGESYSTEM
verbunden
werden,
um die
deckt verschiedene
www.btechavmounts.com
Informationen
zu VESA'
Befestigungspunkten
finden
Sie auf Seite
4
SYSTEM
50KG
177CM
PRO BILDSCHIRM
Verwandte Anleitungen für B-Tech BT8340
Inhaltszusammenfassung für B-Tech BT8340
- Seite 1 SYSTEM TECH BT8340 UNIVERSELLE VIDEOWAN MONTAGESYSTEM MONTAGEANLEITUN MERKMALE • Empfohlene Bildschirmgröße: 32"-70" • Maximales Gewicht pro Bildschirm: 50kg • Geeignet für die Montage im Hoch- Oder Querformat • Sektionen können miteinander verbunden werden, um die Breite der Videowand zu erweitern •...
- Seite 2 über Garantien, Reparaturen Oder Ersatz für dieses Produkt. Allgemeines B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur Oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen Sind,wenn sie fallen gelassen werden.
- Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e os seus distribuidores e concessionårios näo säo responsäveis por danos ou lesöes causados por uma instalaqäoincorrecta.
- Seite 4 BT8340 Aufgrund der verschiedenen Instal lationsmöglichkeiten ist die Anzahl der unten aufgeführten Optionen von der bestellten Halterung abhängig. All diese Komponenten können von Menschenhand bewegt Oder BITTE BEW SIEDIES FOR getragen werde. Um Verletztungen zu vermeiden, seien Sie bitte vorsichtig...
- Seite 5 Interface-Arme für den Bildschirm INTERFACE-SATZ BT8390-VESA200F BT8390-VESA200T BT8390-VESA400MAF VESA 200mm VESA 200mm VESA 400mm MENGE ART. TEILBEZEICHNUNG NTERFACE-ARM LINKS INTERFACE-ARM RECHTS M6 x 8rnm 4AF INBUSSCHLUSSEL'" 5AF LANGER INBUSSCHLÜSSEL BT8390-VESA400T BT8390-VESA400F BILDSCHIRM.BEFESTIGUNGSSATZ VESA 400mm VESA 400mm M4 x 12mrn SCHRAUBE* M4 x 25mm SCHRAUBE-"...
-
Seite 6: Obliche Installationen
OBLICHE INSTALLATIONEN 2 x 2 Videowand Installation mit VESA 400-Armen BENÖTIGTE WERKZEUGE Bohrmaschine Stift Kreuzschlitz Ortungsgerät Schraubendreher (Optional) Wasserwaage (Optional) 3 x 3 Videowand Installation mit starren VESA 400 Armen BT8390-150 BT8390-EXT BT8390-WFK1 BT8390-VESA400MAF BT8390-150 TECH... - Seite 7 OPTIONA VERLÄNGERUN DERMONTAGESCHIENE KOMBINATION MONTAGESCHIENEN i. Auf einer Seite von Artikel Bl 4x Artikel Cl zur Hälfte in jeden Kanaleinführen. ii a. Mit BT8390-WFKI / BT8390-WFK5. Auf der Rückseite von Artikel BI, Ix Artikel C 7 in den zweiten Kanal und I x Artikel CI in den dritten Kanal einfügen - siehe Abb.
- Seite 8 MONTAGEANLEITUNG M8 GLEITMUTTERN IN DIE MONTAGESCHIENE EINSETZEN a i. Montage BT8390-WFK1 / BT8390-WFK5 - Für jeden verwendeten Artikel A 1 2x Artikel A4 in Artikel Bl einsetzen. 1 in den oberen Kanal 1 in den unteren Kanal. b i. Montage BT8390-WFK2 - Für jeden verwendeten Artikel A1 4x Artikel A4 in Artikel Bl einsetzen.
- Seite 9 BT8390-WFK1 WANDBEFESTIGUNGSSATZ AN DER MONTAGESCHIENE BEFESTIGEN a ii. Befestigen Sie ArtikeIAI an Artikel BJ, indem SieArtikel A5 in Artikel A4 befestigen. BT8390-WFK1 Erforderliche Anzahl von Schienenbefestigungselementen (Artikel A I) 2StückfürO 2000mm(0 79") 3Stück für 2100mm - 3500mm (80" - 139") 4Stück für 3600mm - 6000mm (140"...
- Seite 10 INSTALLIEREN DER HALTERUNG i. Bestimmen Sie die Mitte des ersten Bildschirms unten links. Markieren Sie die Mitte, für den Mittelpunkt der Schiene. WAND ii. Markieren und bohren Sie zwei Befestigungslöcher für jede montierte Wandplatte.Artike/A2 in ArtikelA3einführen, nicht ganz festziehen. Einen Zwischenraum lassen (ca. 10 mm), um Artikel A I einzuhängen.
- Seite 11 BEFESTIGEN DER INTERFACE-ARME AM BILDSCHIRM Befestigen Sie die Artikel D I und D2 mit den Artikeln A-M an der Rückseite des Bildschirms. Hinweis: Vergewissern Sie sich, dass A. FIXIERTE ARME die Arme in die korrekte Richtung zeigen und die gleichen Löcher an beiden Armen verwendet...
- Seite 12 C. FEINJUSTIERARME Befestigen Siedie Artikel Dl und D2 mit den Artikeln D-N an der Rückseitedes Bildschirms. Hinweis: Vergewissern Sie sich, dass die Arme in die korrekte Richtung BILDSCHIRM zeigen und die gleichen Löcher an BEFESTIGUNGSSATZ beiden Armen verwendet werden. Verwenden Sie Abstandshalter für Bildschirme...
- Seite 13 ANBRINGEN DES BILDSCHIRMS AUF DER MONTAGESCHIENE i. Hängen Sie den ersten Bildschirm in der Mitte der unteren Schiene ein und vergewissern Sie sich, dass der Bildschirm auf die Mitte von Artikel BI ausgerichtet ist. WAND ACHSENKNOP ACHSENK ACHSENKNOPF Hinweis: Die Feinjustierung von Bildschirmen ist nur mit BT8390-VESA400MAF Interface-Armen möglich, für die Nivellierung von Bildschirmen mit starren und neigbaren Armen - siehe Seite 14.
- Seite 14 DIE VERBLEIBENDEN BILDSCHIRME IN SCHIENEN EINHÄNGEN Beginnend mit der untersten Schiene, hängen Siedie verbleibenden Bildschirme in die Schienen ein und richten Sie sie mit einem Lot aus. Verwenden Sie nach der Montage aller Bildschirme die Y- und Z Feinjustageknöpfe an den Interface Armen* Artikel Dl & D2, um die Bildschirme zu nivellieren und auszurichten. Hinweis: A Imm Abstand...
- Seite 15 SICHERN DER INTERFACE ARME AN DER SCHIENE Sobald die Bildschirme ausgerichtet Sind,ziehen Siedie Sicherheitsschrauben an den Artikeln DI und D2 fest, zum Sichern der Arme an der Schiene. BILDSCHIRM SICHERHEITSSCHRAUBE Festgezogen in Artikel Bl. SICHERHEITSSCHRAUBE BILDSCHIRME SICHERN (STARRE UND NEIGUNGSARME*) HÖHENEINSTELLSCHRAUBEN i.
- Seite 16 OPTIONALES Z UBEHÖR FORKOMPONENTEN OPTIONALER EINBAU DER KAMERAABLAGE i. Schiebeleiste Artikel F2 an Artikel Fl befestigen, indem SieArtikel F5 verwenden. ii.Schiebeleiste ArtikelG anArtikelF2befestigen,indem SieArtikelF6&F7verwenden. OPTIONAL VERLÄNGERUNGSLEISTE HINZUFÜGEN Maßnahme für die Montage derAblage Falls eine Verlängerungsleiste oberhalb erforderlich ist, verbinden Bildschirms Sie Artikel F3 mit Artikel F2, Schiene indem...
- Seite 17 Wand 86.1 mm Abstand von der Wand 99.1 mm (Toleranz ± mm) (Toleranz 1mm) +/-1 Omm Tiefeneinstell ung +/- 1Omm Tiefeneinstellung DIESE ANLEITUNG 1STNUR ALS RICHTSCHNUR GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN.
- Seite 18 28 mm BT8390-VESA400F BT8390-VESA400T Fixierte VESA 400mm Interface-Arme VESA 400mm Interface-Arme mit Neigung 45.2m 75mm 1 50 28 mm 40mm DIESE ANLEITUNG 1STNUR ALS RICHTSCHNUR GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FUR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN.
- Seite 19 BT8340 ABMESSUNGEN Je nach Installationsanforderungen enthält der BT8340Universelles Videowand Montagesystem eine Auswahl der folgenden Produkte. BEWAHRE SIE DIES F OR SPATERE BEZIJGNAHM ALIF INTERFACE-ARME BT8390-VESA400MAF Fixierte VESA 400mm Interface-Arme mit Feinjustierung. 8.4m m Ø 6.4mm 38.4mm Äußere Hakenbreite 30mm 100.7mm 103.7mm...
- Seite 20 KONTAKT: dach@btechavmounts.com 02022 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
