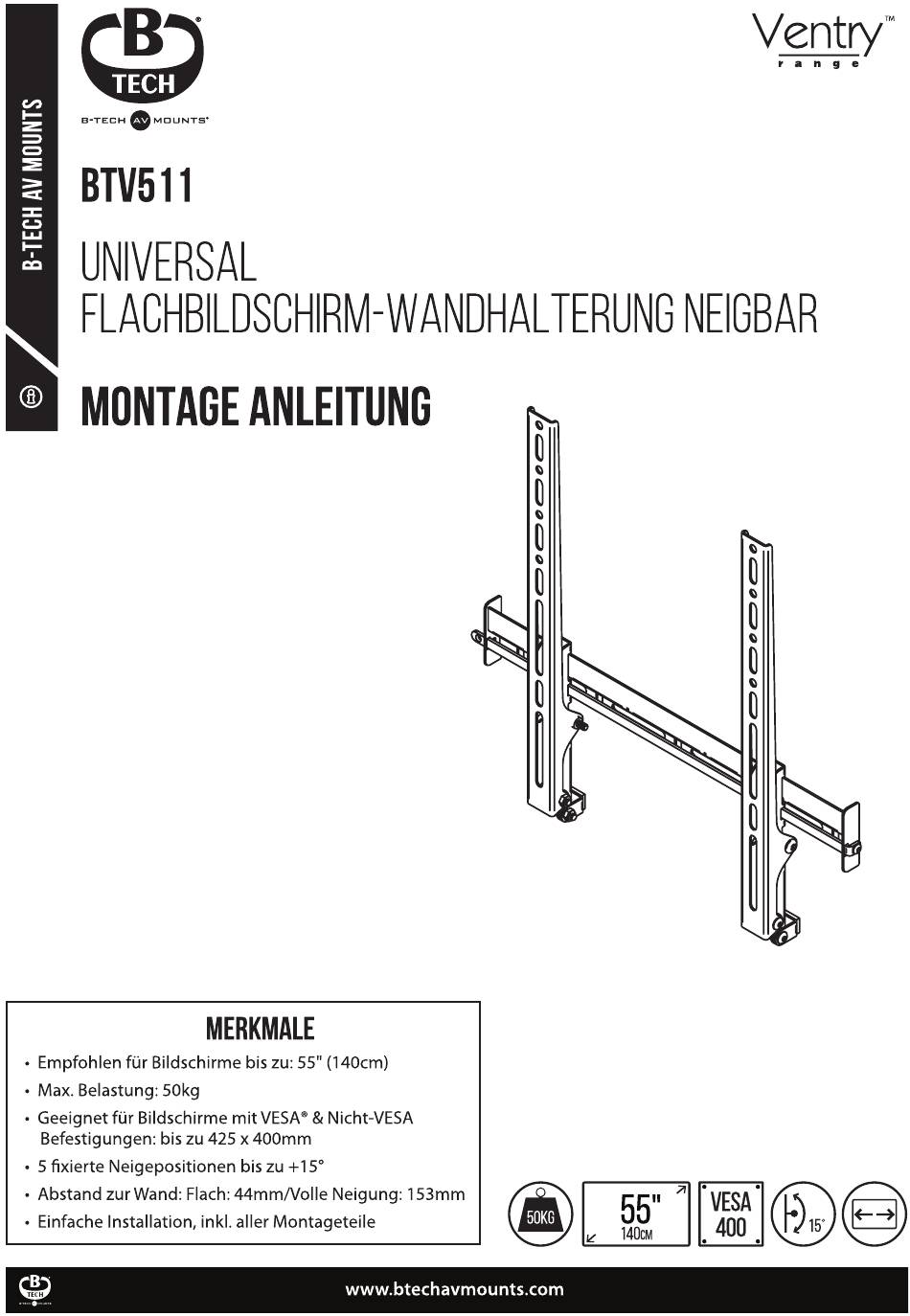

B-Tech Ventry BTV511 Montageanleitung
TECH
M ouNTs•
B-TECH
BTV511
UNIVERSAL
W
FLACHBILDSCHIRM-
MONTAGE ANLEITUNG
• Empfohlen für Bildschirme bis zu: 55" (140cm)
• Max. Belastung: 50kg
• Geeignet für Bildschirme mitVESA' & Nicht-VESA
Befestigungen: bis zu 425 x 400mm
• 5 fixierte Neigepositionen
• Abstand zur Wand: Flach: 44mm/Volle
• Einfache Installation, inkl. aller Montageteile
MERKMALE
bis zu +150
Neigung: 153mm
www.btechavmounts.com
NEIGBAR
50KG
140CM
Ventry
1115'
400
Inhaltsverzeichnis
Verwandte Anleitungen für B-Tech Ventry BTV511
Inhaltszusammenfassung für B-Tech Ventry BTV511
- Seite 1 Ventry TECH M ouNTs• B-TECH BTV511 UNIVERSAL FLACHBILDSCHIRM- NEIGBAR MONTAGE ANLEITUNG MERKMALE • Empfohlen für Bildschirme bis zu: 55" (140cm) • Max. Belastung: 50kg • Geeignet für Bildschirme mitVESA' & Nicht-VESA Befestigungen: bis zu 425 x 400mm • 5 fixierte Neigepositionen bis zu +150 •...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise zur Montage............Tei leliste.. • Montageanleitung........ Produkt Abmessungen........................B-Tech Kontakt............................12 SICHERHEITSHINWEISE ZURMONTAGE UNDBEDIENUNG Diese Halterung ist nur zur Verwendung bis zum angegebenen Maximalgewicht geeignet. Verwendung mit Geräten, die schwerer als das Höchstgewicht sind kann zu einer Instabilität führen, die mögliche Verletzungen verursacht. - Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
-
Seite 4: Teileliste
BTV51 TEILELISTE ZIJKONFTI HINWEISE ALIFBEWAHRE TECH... -
Seite 5: Benötigte Werkzeuge
ARTIKEL ARTIKELBEZEICHNUNG MENGE WANDPLAT[E INTERFACE ARM - LINKS INTERFACE RECHTS VERRIEGELUNGSSCHIENE 1 Omm SCHRAUBE 4AF INBUSSCHLÜSSEL BILDSCHIRM INTERFACE M4 x 12mm SCHRAUBE M4 x 25mm SCHRAUBE M5 x 16mm SCHRAUBE M5 x 25mm SCHRAUBE M6 x 16mm SCHRAUBE M6 x 25mrn SCHRAUBE 16mm SCHRAUBE... - Seite 6 MONTAGE ANLEITUNG WANDPLATTE MONTIEREN Befestigen Sie Artikel I an der Wand, indem Sie eine der folgenden Methoden anwenden: i. Beton / Ziegelsteinwand 10mm Steinbohrer ii. Holz- / Holzständerwände ORTUNGSGERÄT (Optional) 16" (406mm) Holzbohrer TECH...
- Seite 7 INTERFACE ARME BILDSCHIRM BEFESTIGEN Befestigen Sie die Artikel 2&3 an der Rückseite des Bildschirms, indem Sie die Artikel A-M verwenden. Hinweis: Versichern Sie sich, dass die Arme in die richtige Richtung zeigen und Sie die gleichen Löcher an beiden Armen verwenden.
- Seite 8 EINSTELLUNG VERRIEGELUNG DER NE-IGUNG Um den Neigungswinkel zu setzen, lösen Sie die Sechskantschrauben auf der Aussenseite von Artikel 2&3 und stellen anschließend die Neigeposition des Armes ein. Ziehen Sie die Sechskantschrauben wieder an, um die Neigung zu fixieren. Hinweis: Stellen Siesicher, dass der Neigungswinkel an beiden EINSTELLUNG nterface Armen gleichgesetzt ist.
- Seite 9 EINSTELLUNG DER NE-IGUNG Um den Bildschirm erneut einzustellen, wiederholen Sie Schritt 3&4. WAND +1 50 BILDSCHIRM BILDSCHIRM NIVELLIERUNG SEITLICHE AUSRICHTUNG Falls erforderlich, justieren Sie den Bildschirm nach links Oder rechts auf der Wandplatte. BILDSCHIRM TECH...
- Seite 10 VERRIEGELUNGSSCHIENE EINSETZEN Um den Bildschirm an der Halterung zu sichern, schieben Sie Artike14 in Artikel I und durch Artikel 2&3. Befestigen SieArtikel 5, um Artikel 4 mit Artikel 1 zu fixieren. BILDSCHIRM OPTIONAL Mit Vorhängeschloss sichern (nicht im Lieferumfang enthalten) Öffnung für Vorhängeschloss TECH...
-
Seite 11: Abmessungen
BTV51 ABMESSUNGEN R ZUKIJNFTI HINWEISE VORDERANSICHT 491 mm 464m Ø8.5mm Ø7mm 33mm MAX. 427m RÜCKANSICHT SEITENANSICHT 153.3mm 68.5mm 8.5mm 101.6mm 203.2mm 304.8mm 406.4m DIESE ANLE TUNGEN SIND NUR ALS LE TFADEN VORGESEHEN. a-TECH ÜBERNIMMT KEINE HAFTIJNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN TECH... - Seite 12 KONTAKT•. dach@btechavmounts.com 02023 B-Tech International Design and Manufacturing Ltd. Alle Rechtevorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
