Seite 1

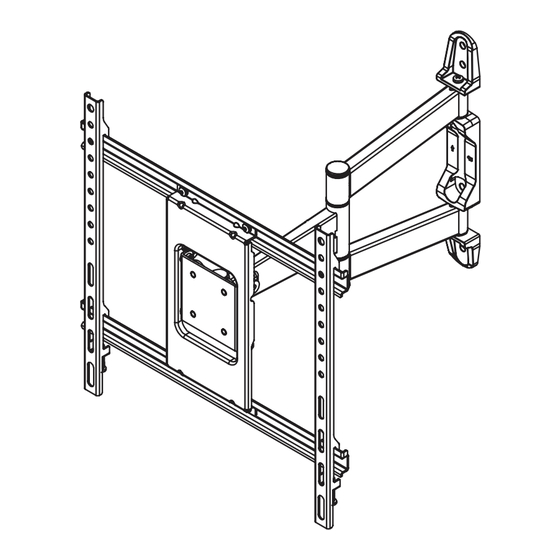

Ventry TECH M ouNTs• B-TECH BTV513 FLACHBILDSCHIRM- MITDOPPELAR MONTAGE ANLEITUNG MERKMALE • Empfohlen für Bildschirme bis zu: 55" (140cm) • Max. Belastung: 35kg • Universal Halterung entwickelt für Bildschirme mit Befestigungsmaßen bis zu: 426 x 400mm • Geeignet für Bildschirme mit VESA Befestigungen von...
über Garantien, Reparaturen Oder Ersatz für dieses Produkt. Allgemeines B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur Oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen Sind,wenn sie fal en gelassen werden.
Seite 3
A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
Seite 5
ARTIKEL ARTIKELBEZEICHNUNG MENGE WANDPLATTE INTERFACE KABELMANAGEMENT KLAMMER 5AF INBUSSCHLÜSSEL Sl omm STECKSCHLÜSSEL BILDSCHIRM INTERFACE M4 x 12mm SCHRAUBE M4 x 25mm SCHRAUBE M4 x 40mm SCHRAUBE M6 x 16mm SCHRAUBE M6 x 25mm SCHRAUBE M6 x 40mm SCHRAUBE M8 x 16mm SCHRAUBE M8 x 25mm SCHRAUBE...
Seite 6
MONTAGE ANLEITUNG WANDPLATTE MONTIEREN Befestigen Sie Artikel I an der Wand, indem Sie eine der folgenden Methoden anwenden: i. Beton / Ziegelsteinwände 10mm Steinbohrer ii. Holz / Holzständerwände ORTUNGSGERÄT (Optional) Holzbohrer TECH...
Seite 7
INTERFACE ARME BILDSCHIRM BEFESTIGEN Befestigen SieArtikel 2 an der Rückseite des Bildschirms, indem Siedie Artikel A-M verwenden Hinweis: Versichern Sie sich, dass die Arme in die richtige Richtung zeigen und Sie die gleichen Löcher an beiden Armen verwenden. BILDSCHIRM Verwenden Sie Abstandhalter (Artikel K, L &...
Seite 8
BILDSCHIRM AN WANDPLATTE MONTIEREN Bildschirm an Artikel 1 einhängen (dies kann zwei Personen erfordern). BILDSCHIRM WAND HALTERUNG SICHERN Ziehen Sie die Sicherheitsschrauben unten an Artikel 2 fest, um den Bildschirm an der Halterung zu sichern. WAND SICHERHEITSSCHRAUBE TECH...
Seite 9
EINSTELLUNG DER NEIGUNG Verwenden Sie Artikel 4, zum Lösen der Schrauben an der Seite von Artikel I, um die Neigung einzustellen. -20/+100 OPTIONAL NIVEAUREGULIERUNG Falls erforderlich, verwenden Sie Artikel 5 zum Lösen der Muttern auf der Rückseite der Montageplatte (Artikel 1) und regulieren Siedas Niveau des Bildschirms. Niveau Korrektur BILDSCHIRM...
Seite 10
KABELMANAGEMENT Verwenden Sie Artikel 3, um etwaige Kabel an Artikel I zu sichern. Hinweis: Achten Siedarauf, dassdas Kabel ausreichend Spiel hat, um die Bewegung der Halterung zu gewährleisten. KABEL TECH...
Seite 11
25mm ø 10.4mm 670.5mm 50mm 8.6mm 50mm 50mm 418mm MAX: 454mm MIN: 40mm SEITENANSICHT AUF: AB: 100 GESCHLOSSEN VERLÄNGERT DIESE ANLEITUNGEN SIND NUR ALS LEITFADEN VORGESEHEN. B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN TECH...
Seite 12
02023 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
