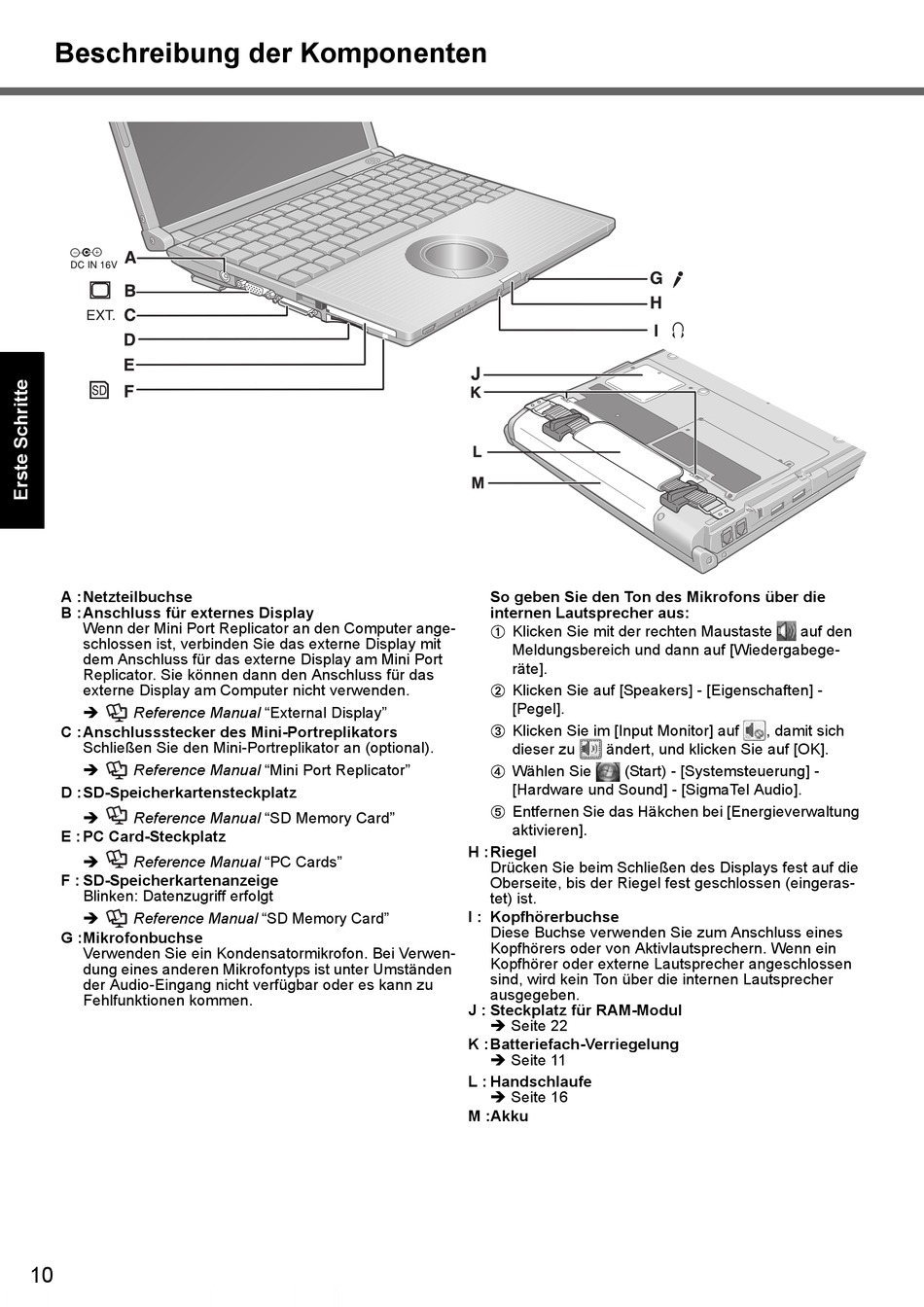

Beschreibung der Komponenten
EXT.
A :Netzteilbuchse
B :Anschluss für externes Display
Wenn der Mini Port Replicator an den Computer ange-
schlossen ist, verbinden Sie das externe Display mit
dem Anschluss für das externe Display am Mini Port
Replicator. Sie können dann den Anschluss für das
externe Display am Computer nicht verwenden.
Reference Manual "External Display"
C :Anschlussstecker des Mini-Portreplikators
Schließen Sie den Mini-Portreplikator an (optional).
Reference Manual "Mini Port Replicator"
D :SD-Speicherkartensteckplatz
Reference Manual "SD Memory Card"
E : PC Card-Steckplatz
Reference Manual "PC Cards"
F : SD-Speicherkartenanzeige
Blinken: Datenzugriff erfolgt
Reference Manual "SD Memory Card"
G :Mikrofonbuchse
Verwenden Sie ein Kondensatormikrofon. Bei Verwen-
dung eines anderen Mikrofontyps ist unter Umständen
der Audio-Eingang nicht verfügbar oder es kann zu
Fehlfunktionen kommen.
10
So geben Sie den Ton des Mikrofons über die
internen Lautsprecher aus:
A Klicken Sie mit der rechten Maustaste
Meldungsbereich und dann auf [Wiedergabege-
räte].
B Klicken Sie auf [Speakers] - [Eigenschaften] -
[Pegel].
C Klicken Sie im [Input Monitor] auf
dieser zu ändert, und klicken Sie auf [OK].
D Wählen Sie (Start) - [Systemsteuerung] -
[Hardware und Sound] - [SigmaTel Audio].
E Entfernen Sie das Häkchen bei [Energieverwaltung
aktivieren].
H :Riegel
Drücken Sie beim Schließen des Displays fest auf die
Oberseite, bis der Riegel fest geschlossen (eingeras-
tet) ist.
I : Kopfhörerbuchse
Diese Buchse verwenden Sie zum Anschluss eines
Kopfhörers oder von Aktivlautsprechern. Wenn ein
Kopfhörer oder externe Lautsprecher angeschlossen
sind, wird kein Ton über die internen Lautsprecher
ausgegeben.
J : Steckplatz für RAM-Modul
Seite 22
K :Batteriefach-Verriegelung
Seite 11
L : Handschlaufe
Seite 16
M :Akku
