AXIS 241Q/S/QA/SA - Produktbeschreibung
8

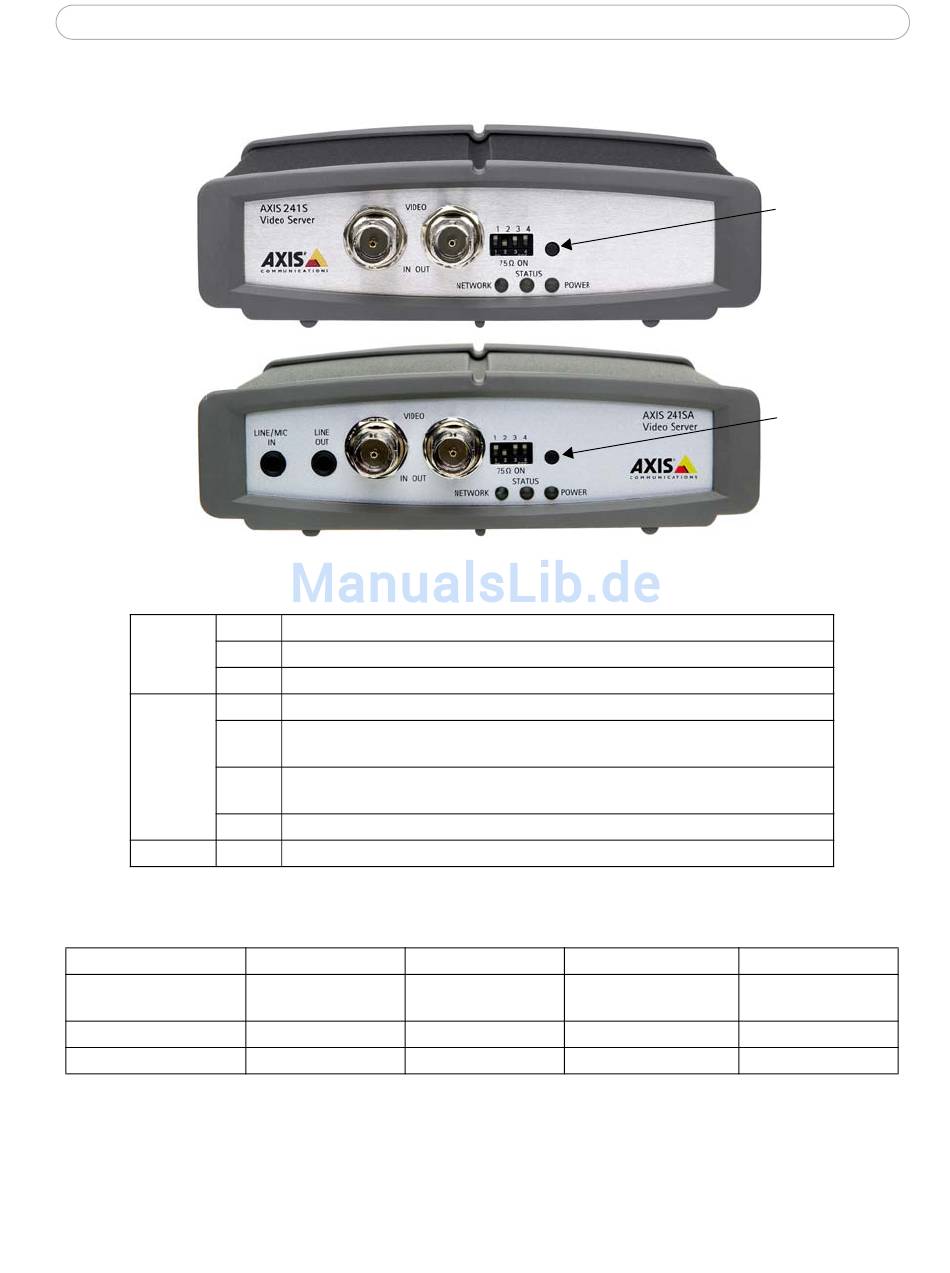

AXIS 241S/SA Bedienfeld

AXIS 241S
AXIS 241SA
Anzeigen – Nach Abschluss der Start- und Selbsttest-Routinen blinken die mehrfarbigen
Netzwerk-, Status- und Betriebsanzeigen wie folgt:
Netzwerk
Status
Betrieb
DIP-Schalter – Im Lieferzustand AXIS 241S/SA ist das Gerät auf Composite-Eingang
eingestellt.
Schalter
Beschreibung
Composite-Videoeingang
Y/C-Videoeingang
Hinweis:
Wenn der AXIS 241S/SA über den durchgeschleiften Anschluss zusammen mit anderen Geräten
angeschlossen werden soll, deaktivieren Sie den Eingangsabschluss, indem Sie den DIP-Schalter 1 in die
obere Schalterstellung (OFF/AUS) umschalten. Andernfalls kann die Bildqualität beeinträchtigt werden.
aus Keine Verbindung.
grün An bei Verbindung mit einem 100 MBit/s Netzwerk. Blinkt bei Netzwerkaktivität.
orange An bei Verbindung mit einem 10 MBit/s Netzwerk. Blinkt bei Netzwerkaktivität.
aus In Konfiguration „ohne Blinken" bei Kamerazugriff.
grün An bei Normalbetrieb. Kann so eingestellt werden, dass die Anzeige bei einem Zugriff
auf die Kamera grün blinkt. Weitere Informationen finden Sie in der Online-Hilfe.
orange An beim Systemstart, beim Zurücksetzen auf die Werkseinstellungen oder bei der
Wiederherstellung von Einstellungen.
rot Langsames Blinken bei fehlgeschlagenem Upgrade.
grün Normalbetrieb.
1
Videoeingang 75 Ohm
Abschluss
an
an
2
Videoausgang 75 Ohm Zur Verbindung von
Abschluss Videoein- und -ausgang
aus
an
Kontrolltaste
Kontrolltaste
3 4
Nicht verwendet
an --
aus --
