Ausbauhinweise - Grundig Varixx UMS 4200 Servicehandbuch

Varixx UMS 4200

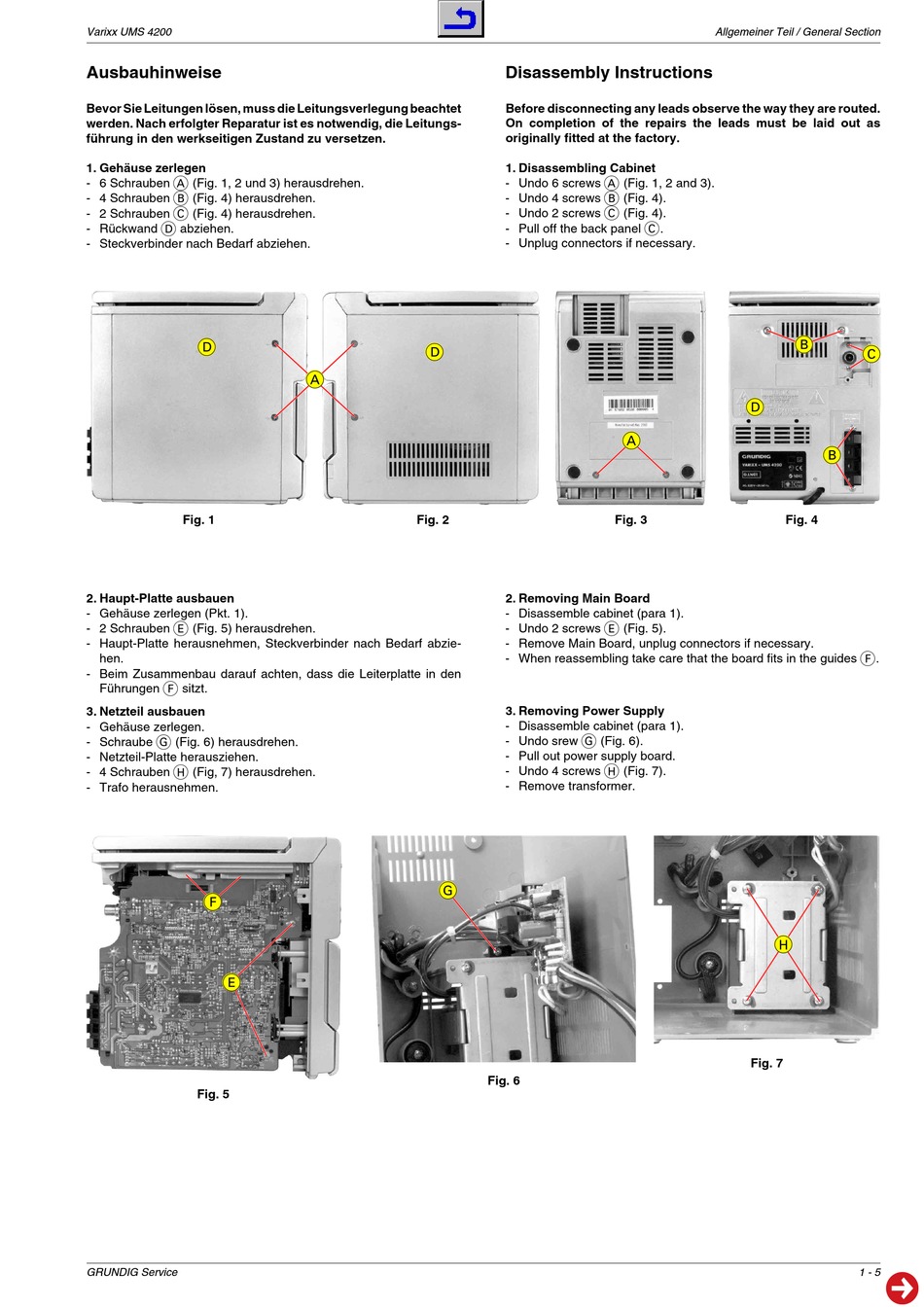

Ausbauhinweise

Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet
werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs-
führung in den werkseitigen Zustand zu versetzen.
1. Gehäuse zerlegen
A
- 6 Schrauben (Fig. 1, 2 und 3) herausdrehen.
B
- 4 Schrauben (Fig. 4) herausdrehen.
C
- 2 Schrauben (Fig. 4) herausdrehen.
D
- Rückwand abziehen.
- Steckverbinder nach Bedarf abziehen.
D
Fig. 1
2. Haupt-Platte ausbauen
- Gehäuse zerlegen (Pkt. 1).
E
- 2 Schrauben (Fig. 5) herausdrehen.
- Haupt-Platte herausnehmen, Steckverbinder nach Bedarf abzie-
hen.
- Beim Zusammenbau darauf achten, dass die Leiterplatte in den
F
Führungen sitzt.
3. Netzteil ausbauen
- Gehäuse zerlegen.
G
- Schraube (Fig. 6) herausdrehen.
- Netzteil-Platte herausziehen.
H
- 4 Schrauben (Fig, 7) herausdrehen.
- Trafo herausnehmen.
F
E
Fig. 5
GRUNDIG Service
D
A
Fig. 2
G
Disassembly Instructions
Before disconnecting any leads observe the way they are routed.
On completion of the repairs the leads must be laid out as
originally fitted at the factory.
1. Disassembling Cabinet
A
- Undo 6 screws (Fig. 1, 2 and 3).
B
- Undo 4 screws (Fig. 4).
C
- Undo 2 screws (Fig. 4).
C
- Pull off the back panel .
- Unplug connectors if necessary.
A
Fig. 3
2. Removing Main Board
- Disassemble cabinet (para 1).
E
- Undo 2 screws (Fig. 5).
- Remove Main Board, unplug connectors if necessary.
- When reassembling take care that the board fits in the guides
3. Removing Power Supply
- Disassemble cabinet (para 1).
G
- Undo srew (Fig. 6).
- Pull out power supply board.
H
- Undo 4 screws (Fig. 7).
- Remove transformer.
Fig. 6
Allgemeiner Teil / General Section
B
C
D
B
Fig. 4
F
.
H
Fig. 7
1 - 5
