Varixx UMS 4200
Servicehinweise
Alle Senderspeicher löschen, zurück auf Werkseinstellungen:
- Gerät vom Netz trennen.
- Taste VOL DOWN gedrückt halten und Gerät mit dem Netz verbin-
den. Taste VOL DOWN weiter gedrückt halten und innerhalb von 5
Sekunden die Taste POWER ON drücken.
Alle Segmente des LCD-Displays einschalten:
- Gerät vom Netz trennen.
- Taste VOL DOWN gedrückt halten und Gerät mit dem Netz verbin-
den. Taste VOL DOWN weiter gedrückt halten und innerhalb von 5
Sekunden die Taste TIME SET drücken.
Anzeige von Gerätenamen / Softwareversion:
- Gerät vom Netz trennen.
- Taste VOL DOWN gedrückt halten und Gerät mit dem Netz verbin-
den. Taste VOL DOWN weiter gedrückt halten und innerhalb von 5
Sekunden die Taste TUNING UP drücken.
Umschalten der FM / MW Abstimmschrittweite:
- Gerät auf FM bzw. MW.
- Taste STOP drücken und gedrückt halten, innerhalb von 5 Sekun-
den die Taste PRESET DOWN drücken.
Ein- und Ausschalten der RDS-CLK-Synchronisierung:
- Gerät auf FM.
- Taste STOP drücken und gedrückt halten, innerhalb von 5 Sekun-
den die Taste TIME SET drücken.
Uhrzeitanzeige zwischen 24- und 12-Std-Anzeige umschalten:
- Gerät auf Standby.
- Taste STOP drücken und gedrückt halten, innerhalb von 5 Sekun-
den die Taste PROGRAM drücken.
Vor Öffnen des Gehäuses Netzstecker ziehen.
Leitungsverlegung
Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.
Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder
in den werkseitigen Zustand zu versetzen um evtl. spätere Ausfälle
oder Störungen zu vermeiden.
CD-Teil
Bei Ausbau der CD-Lasereinheit muss vor Abziehen der Steck-
verbindungen eine Schutzlötstelle auf der Leiterplatte der
Lasereinheit angebracht werden, um eine Zerstörung der Laser-
diode durch statische Aufladung zu vermeiden.
Beim Einbau einer neuen Lasereinheit (CD-Laufwerk) muss
nach Einstecken der Steckverbinder die werkseitig angebrachte
Schutzlötstelle entfernt werden!
GRUNDIG Service
Service Hints
Clear all memories, reset to factory default settings:
- Disconnect unit from mains.
- Hold button VOL DOWN depressed and connect unit to mains. Keep
button VOL DOWN depressed and press within 5 seconds the
button POWER ON.
Turn on all LCD segments:
- Disconnect unit from mains.
- Hold button VOL DOWN depressed and connect unit to mains. Keep
button VOL DOWN depressed and press within 5 seconds the
button TIME SET.
Show the model name / version number of the software.
- Disconnect unit from mains.
- Hold button VOL DOWN depressed and connect unit to mains. Keep
button VOL DOWN depressed and press within 5 seconds the
button TUNING UP.
Select another FM / MW step frequency:
- Set unit to FM resp. AM.
- Press and hold depressed the button STOP and press within 5
seconds the button PRESET DOWN.
Toggle the RDS CLK- SYNC function:
- Set unit to FM.
- Press and hold depressed the button STOP and press within 5
seconds the button TIME SET.
Toggle the time display between 24- hr display and AM/ PM:
- Set unit to standby.
- Press and hold depressed the button STOP and press within 5
seconds the button PROGRAM.
Disconnect the mains plug before opening the set.
Wiring
Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
CD Section
When removing the Laser pick-up, the Laser pick-up PCB must be
provided with a protective soldered joint before unplugging the
connectors to avoid damage to the Laser diode by static charges.
When inserting the new Laser pick-up (CD drive mechanism) the
soldered joint fitted at the factory must be removed after the
connectors are plugged in.

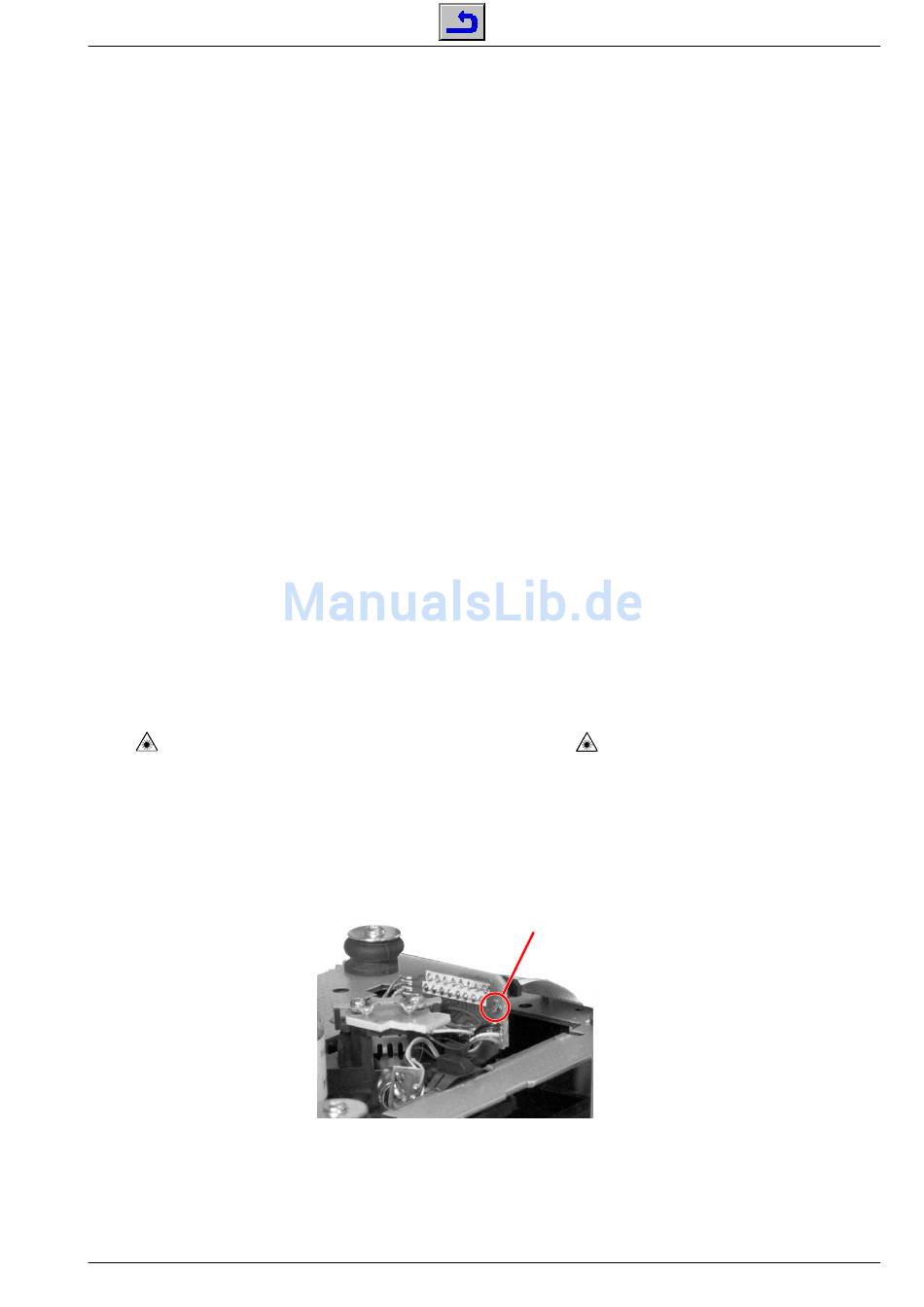

Schutzlötstelle
protective soldered joint
Allgemeiner Teil / General Section
1 - 3
