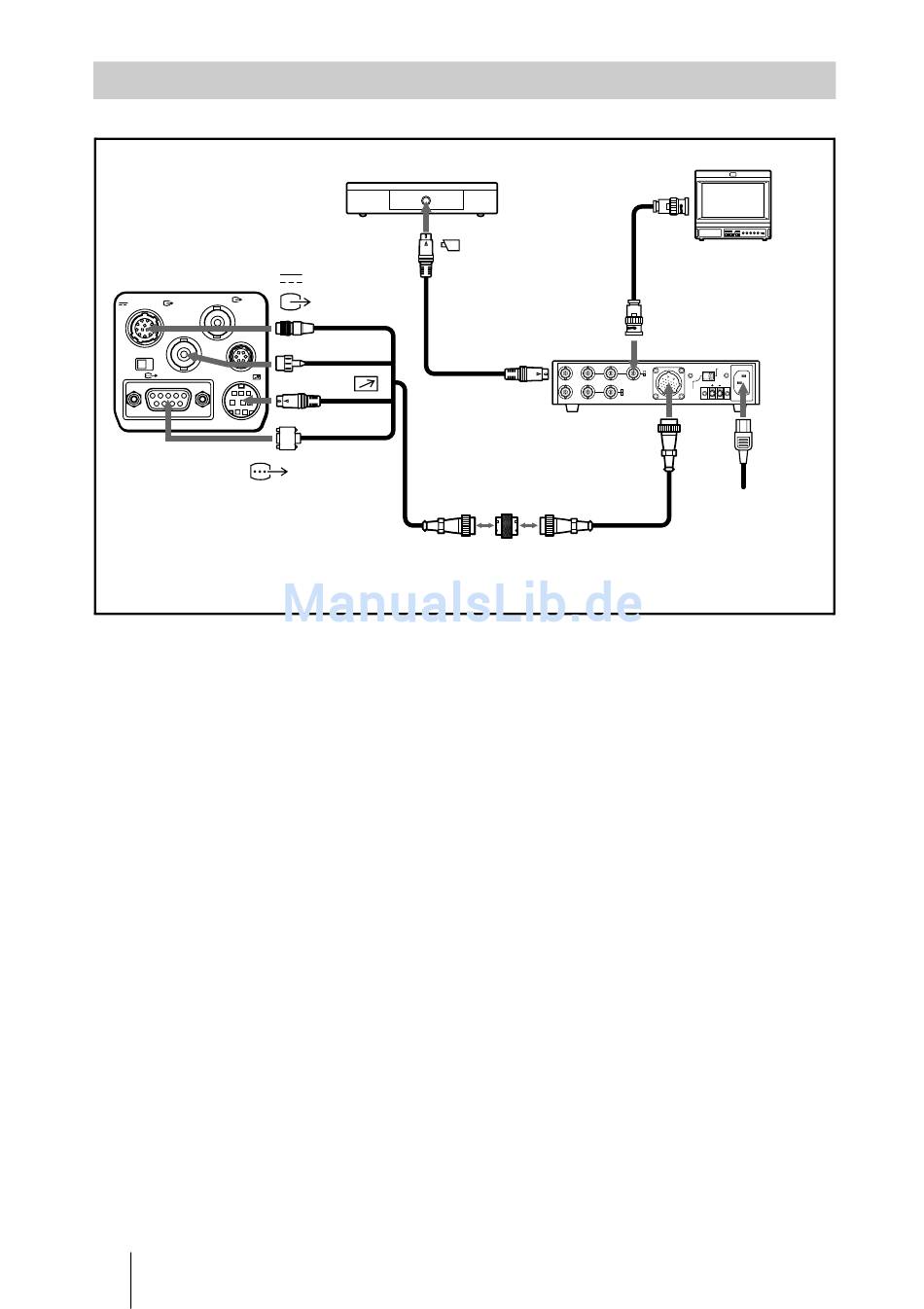

Anschließen des Kameraadapters CMA-D3CE*
DXC-390P
VIDEO OUT
DC IN/VBS
TRIG IN
LENS
MENU LOCK
OFF
ON
RGB/SYNC
REMOTE
a) Verbinden Sie in diesem Fall die Fernbedienung RM-C950 mit dem
Kameraadapter CMA-D3CE
b) Zur Verlängerung des Kabels schließen Sie das Kamerakabel CCMC-3MZ
über den Kabeladapter, der mit dem CCMC-3MZ
Kamerakabel CCZ-A
* Die Kamerakabel CMA-D3CE/CCMC-3MZ/CCZ-A/KabeladapterCCZZ-1E sind Gebrauch für
allgemeine Zwecke vorgesehen, nicht jedoch für medizinische Zwecke.
42
Grundlegende Systemanschlüsse
Fernsteuereinheit RM-C950
DC IN/VBS
Verbindungskabel
(mit RM-C950
geliefert)
TRIG IN
REMOTE
REMOTE
(vorderseite)
Kamerakabel
CCMC-3MZ*
RGB/SYNC
26polig
Kabeladapter CCZZ-1E*
(mit dem CCMC-3MZ* geliefert)
*
.
*
an.
Videoeingang
a)
75-Ohm-
Koaxialkabel
CAMERA
R/VBS
OUT
W.E OUT
G/Y OUT
B/C OUT
R/VBS OUT
RGB
VBS/Y/C
TRIG IN
HD
VD/SYNC
IN
OUT
CAMERA
(26polig)
26polig
Kamerakabel CCZ-A*
b)
(max. 100 m)
*
geliefert wird, an das
Videomonitor,
Videorecorder
usw.
Kameraadapter
CMA-D3CE*
~
DC/AC
CAMERA
SELECT
AC IN
DC15V
IN
Netzkabel
b)
*
