Kospel SW 100 Termo Max Bedienungsanleitung Seite 6

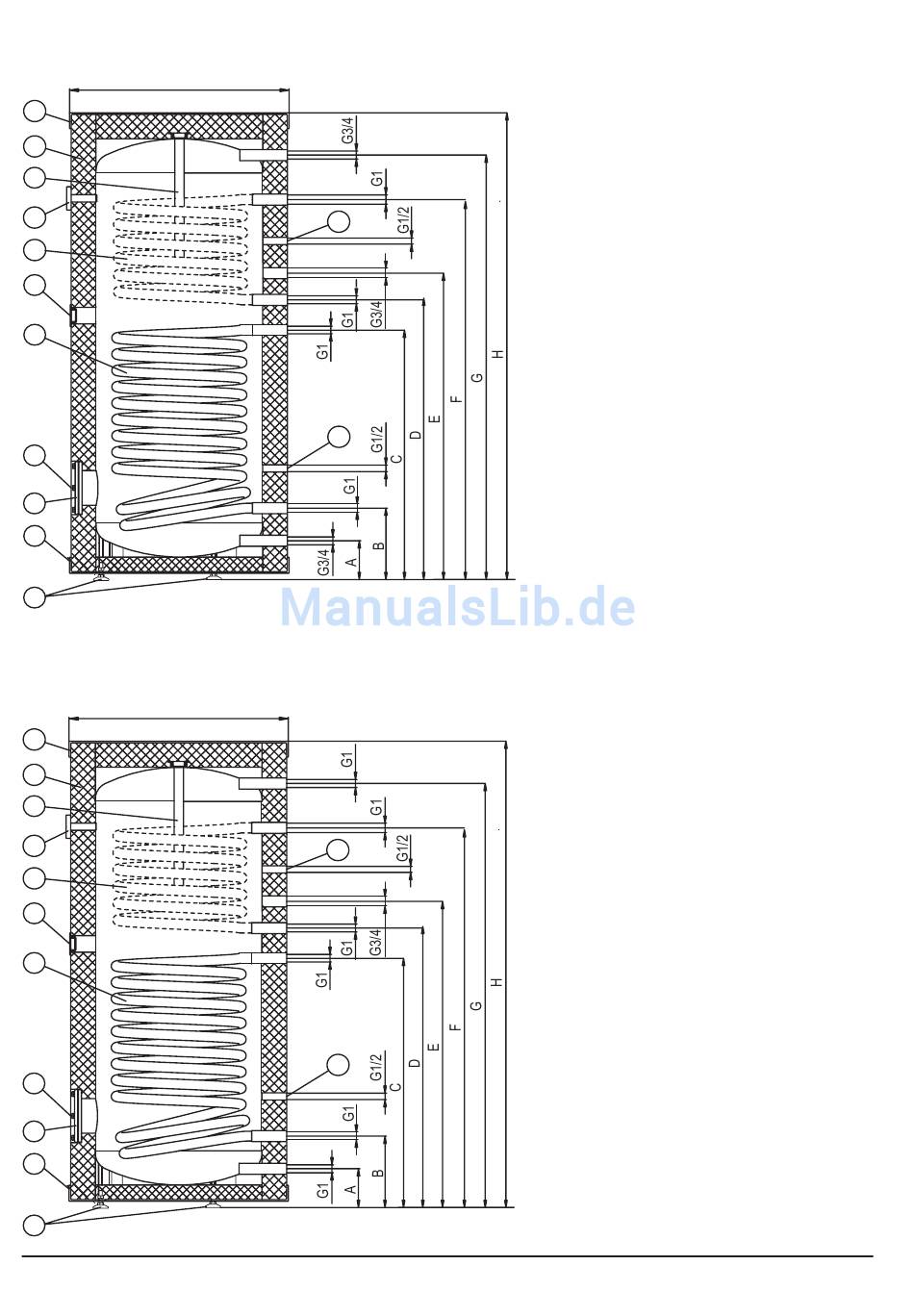

Aufbau der Speicher SB; SBZ; SW; SWZ (250l; 300l)
ø695 (250, 300 l)
16
15
13
14
12
10
11
20
21
17
18
Aufbau der Speicher SB; SBZ; SW; SWZ (400l; 500l)
ø755 (400 l)
ø854 (500 l)
16
15
13
14
12
10
11
20
21
17
18
6
CW
ZG2
6
C
PG2
ZG1
6
PG1
ZW
CW
ZG2
6
C
PG2
ZG1
6
PG1
ZW
[6] - Fühlerrohr
[10] - Heizpatronenstutzen (Korken 1½")
[11] - unteres Heizregister
[12] - oberes Heizregister
[13] - Magnesiumanode
[14] - Thermometer
[15] - Thermische Isolierung
[16] - oberer Deckel
[17] - unterer Deckel
[18] - Stellfüsse
[20] - Revisionsöffnung ø 150/115
[21] - Deckel der Revisionsöffnung
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
ZG1, ZG2 -Versorgung anhand Wärme-
trägers
PG1, PG2 -Rücklauf des Wärmeträgers
A-I- Abmessungen sind in der Tabelle
Das obere Register (Stutzen ZG2,
PG2) und das obere Fühlerrohr
kommen nur in den Modellen SB
und SBZ vor.
