Anschluss an eine Zentralheizungsanlage

Anschluss an eine Wasserinstallation

Der Anschluss an die Wasserinstallation sollte gemäß geltenden Normen durchgeführt
werden. Der Standspeicher ist ein druckfestes Gerät, dass an eine Wasserleitung mit
einem Druckwert der nicht 0,6MPa überschreitet angeschlossen werden kann. Wenn
der Druckwert in der Installation 0,6MPa überschreitet sollte vor dem Standspeicher
ein Druckminderer installiert werden.
Der Standspeicher sollte an die Wasserinstallation auf folgende Weise angeschlos-
sen werden:
- Zum Kaltwasserzulaufstutzen [ZW] ein T-Stück mit einem Sicherheitsventil mit
einem Öffnungsdruck von 6 bar (z.B. ZB-4) und einem Ablassventil, zwischen
dem Behälter und dem Sicherheitsventil als auch dem Auslauf darf sich kein
Drossel – und Absperrventil befinden, das Sicherheitsventil muss so montiert
sein, dass ein Wasseraustritt bemerkbar ist.
- Den Standspeicher mit dem montierten Sicherheitsventil an die Wasserinstal-
lation anschließen.
- Am Kaltwasserzulauf das Absperrventil installieren.
Den Warmwasserauslauf an den Stutzen anschließen, der sich auf dem oberen Teil
des Standspeichers befindet. Jeder Standspeicher ist mit einem 3/4" Stutzen für den
Anschluss der Warmwasser Zirkulation ausgestattet.
4

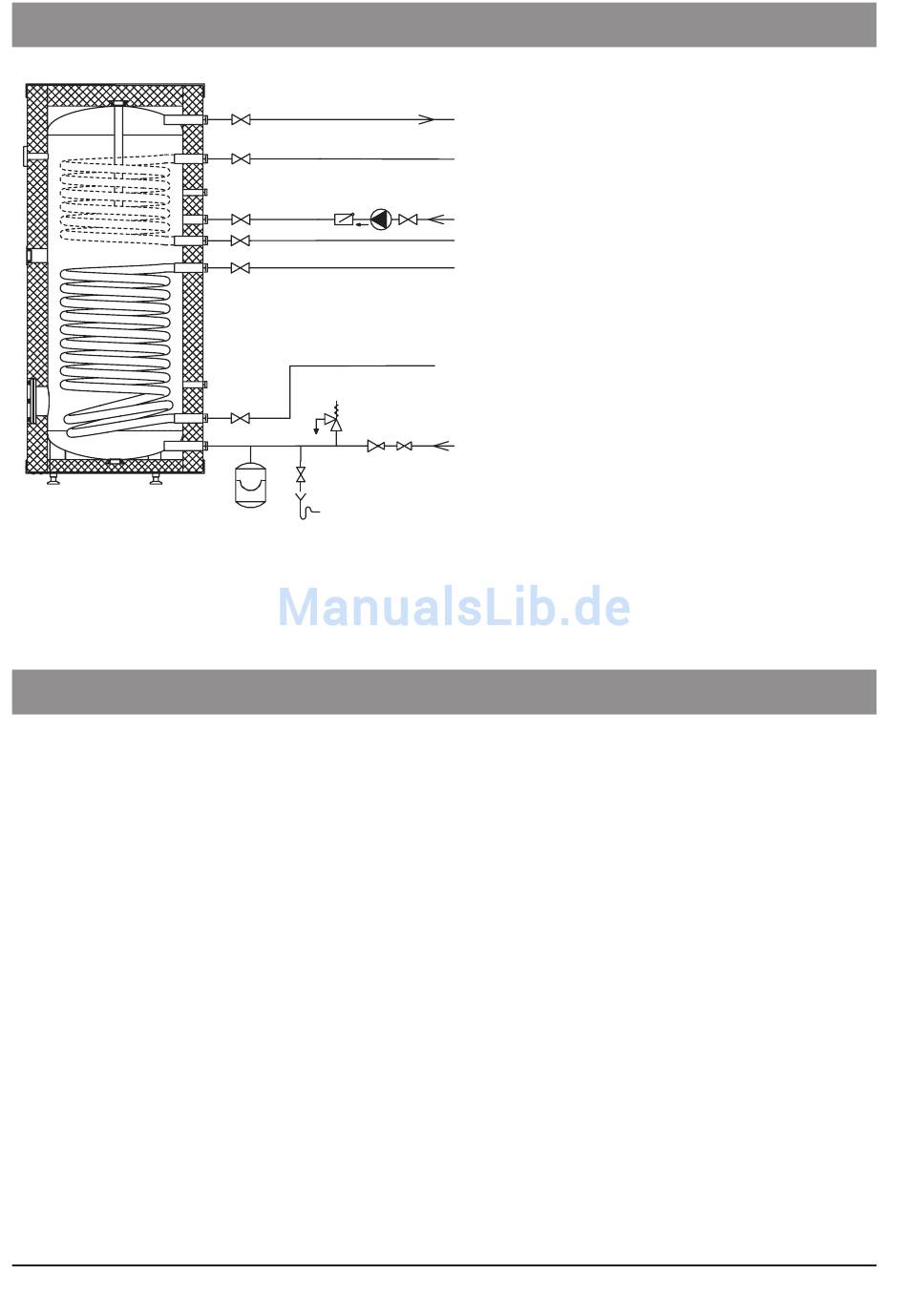

CW
ZG2
C
PG2
ZG1
PG1
ZB
ZW
NW
Der Anschluss an die Zentralheizungsan-
lage sollte über Anschlussverschraubun-
gen 1" erfolgen wobei vor den Anschluss-
verschraubungen die Absperrventile
einzusetzen sind.
In der Installation des Zwangsumlaufs
(mit Umwälzpumpe der Zentralheizungs-
anlage) damit der Standspeicher die in
der Tabelle der „Technischen Daten"
volle Leistung erreicht sollte man einen
entsprechenden Warmwasserdurchlauf
sichern. Das Modell SW ist mit einer
Heizschlange ausgestattet, modell SB
besitzt zwei Heizschlangen, die über
einen Anschluss zum Heizkessel oder
einer Solaranlage verfügen. Die Modelle
SB und SBZ sind in zusätzliche Stutzen
zum Anschluss eines externen Stand-
speichers ausgestattet.
