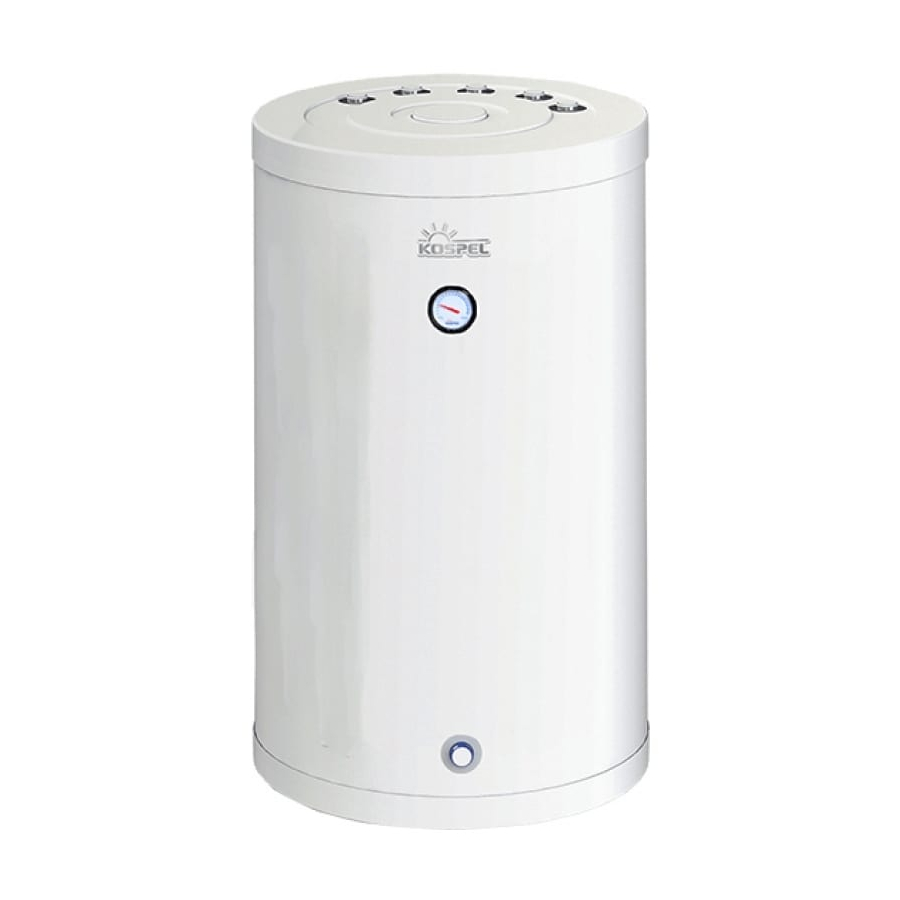

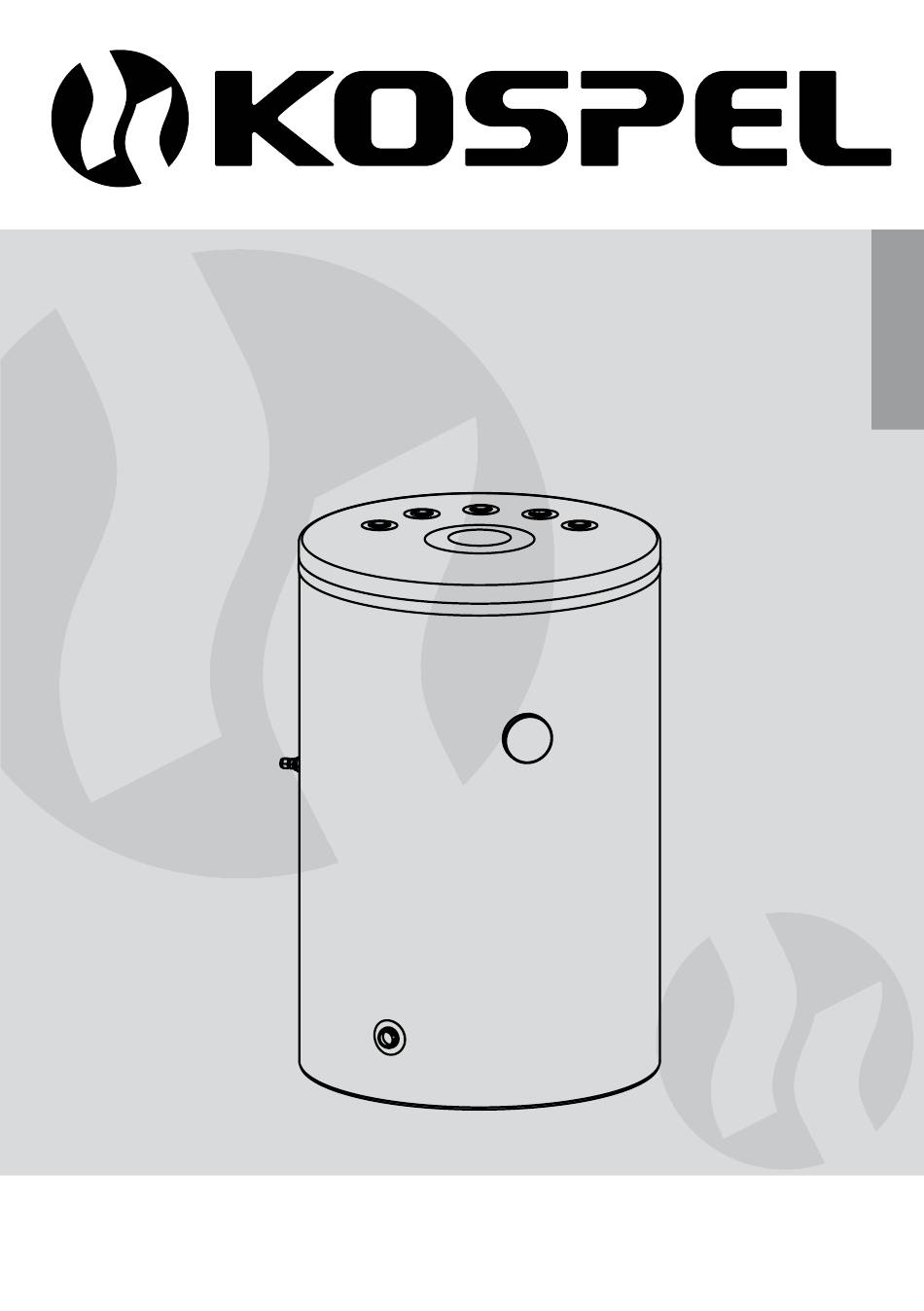

Kospel SWK Serie Bedienungsanleitung
Speicher
Verwandte Anleitungen für Kospel SWK Serie
Inhaltszusammenfassung für Kospel SWK Serie
-
Seite 8: Bedingungen Der Sicheren Und Zuverlässigen Nutzung
Bedingungen der sicheren und zuverlässigen Nutzung Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Geräts. Unsachgemäße Montage und Nutzung des Speichers sind verboten, können Störungen verursachen und zum Garantieverlust führen. Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C fallen kann. -
Seite 9: Anschluss An Die Zentralheizungsanlage
Anschluss an die Zentralheizungsanlage Der Anschluss an die Zentralheizungsanlage ist mithilfe der 3/4″ Anschlussverschraubungen auszuführen. Vor den Verschraubungen sind die Absperrventile zu befestigen. Damit der Speicher in der Installation mit dem erzwungenen Kreislauf (mit der Wärmepumpe der Zentralheizung) die in der Tabelle „technische Daten” angegebene Leistung erreicht, ist für eine entsprechende Stärke des Wasserdurchflußes des Heizwassers zu sorgen. -
Seite 10: Anschluss An Die Wasserinstallation
Anschluss an die Wasserinstallation Der Anschluss an die Wasserinstallation ist gemäß entsprechenden Normen vorzunehmen. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitungsinstallation mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen. - Seite 11 ZG 3/4” CW 3/4” ZW 3/4” PG 3/4” C3/4” 272mm 100mm 44mm ø592 [1] - Deckel [2] - Thermische Isolierung [3] - Magnesiumschutzanode [4] - Thermometer [5] - Heizregister [6] - Sensorrohr [7] - Ablassstutzen 1/2″ [8] - Stellfüße [9] - Blende der Anode [10] - Heizstabstutzen (Kork 1 1/2“) ZW - Kaltwasser (PEX-AL-PEX-Rohr) CW - Warmwasser...
-
Seite 12: Wartung
Inbetriebnahme Vor der Inbetriebnahme des Standspeichers ist der Ablassstutzen zu blenden, indem man das Ventil einschraubt. Dann ist der Speicher auf Anschluss sowie Richtigkeit der Montage laut Schemata zu prüfen. Der Speicher ist mit Wasser zu füllen. Man sollte folgende Tätigkeiten beachten: das Ventil an der Kaltwasserzufuhr öffnen, das Ventil der Warmwasserentnahme in der Installation öffnen (Austritt des vollen Wasserstrahls ohne Luftblasen weist auf den aufgefüllten Speicher hin),... -
Seite 13: Entleerung Des Behälters
Entleerung des Behälters Um den Behälter zu entleeren sollte man: • den Speicher mit dem Heizkreislauf verbindende Ventile schließen, • das Ventil an der Kaltwasserzufuhr zum Speicher schließen, • das Warmwasserventil am Wasserhahn öffnen, • das Ablassventil öffnen. Technische Daten Warmwasser-Standspeicher SWK Nenninhalt Behälter... - Seite 32 KOSPEL Reparatur - Hotline 0241 910504 50 Technische Unterstützung (kostenlose) 0 800 18 62 155* *nur aus dem deutschen Festnetz erreichbar KOSPEL S.A. 75-136 Koszalin, ul. Olchowa 1 tel. +48 94 31 70 565 serwis@kospel.pl www.kospel.pl...
