Typ 0290
2/2-Wege Magnetventil
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert 0290

Inhaltszusammenfassung für bürkert 0290

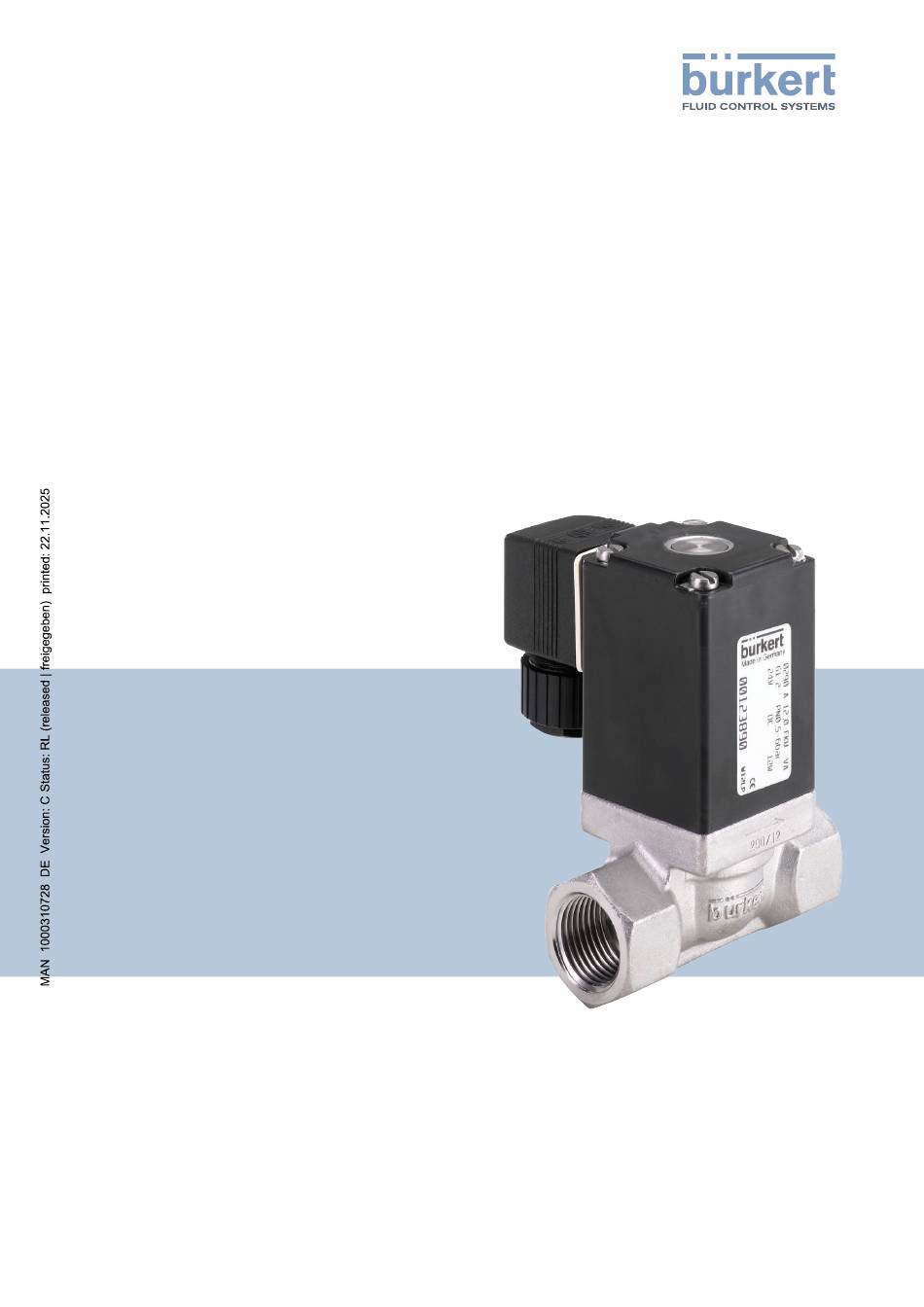

  • Seite 1 Typ 0290 2/2-Wege Magnetventil Bedienungsanleitung...
  • Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2013 - 2025 Technical documentation 2511/11_DEde_00893124_1023746187_1023938443 / Original DE...

  • Seite 3: Inhaltsverzeichnis

    Typ 0290 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung  4 Symbole  4 Begriffe und Abkürzungen  5 Hersteller  5 2 Sicherheit  6 Bestimmungsgemässer Gebrauch  6 Grundlegende Sicherheitshinweise  6 3 Technische Daten  8 Normen und Richtlinien  8 Betriebsbedingungen  8 Typschild  11 4 Montage  12 Sicherheitshinweise  12...

  • Seite 4: Zu Dieser Anleitung

    Typ 0290 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten.

  • Seite 5: Begriffe Und Abkürzungen

    Typ 0290 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Magnetventil Typ 0290 Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt.

  • Seite 6: Sicherheit

    Sicherheit Sicherheit Bestimmungsgemässer Gebrauch Bei nicht bestimmungsgemäßem Gebrauch des Typs 0290 können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Das Gerät ist zum Dosieren, Sperren, Füllen und Belüften von Medien konzipiert. ▶ Mit einer sachgemäß angeschlossenen und montierten Gerätesteckdose, z. B. Bürkert Typ 2508 erfüllt das Gerät die Schutzart IP65 nach DIN EN 60529 / IEC 60529.
  • Seite 7 Typ 0290 Sicherheit Kurzfristiges Öffnen des Ventils Durch plötzlichen Druckanstieg bei geschlossenem Ventil kann sich das Ventil einen kurzen Moment öffnen. ▶ Bei gefährlichen Medien ggf. Schutzvorkehrungen treffen. Allgemeine Gefahrensituationen Zum Schutz vor Verletzungen ist zu beachten: ▶ Vor unbeabsichtigter Betätigung sichern.

  • Seite 8: Technische Daten

    Typ 0290 Technische Daten Technische Daten Normen und Richtlinien Dieses Produkt erfüllt die zum Zeitpunkt der Inverkehrbringung geltenden gesetzlichen Anforderungen und wurde gemäß den relevanten europäischen Richtlinien/Verordnungen und harmonisierten Normen entwickelt und geprüft. Die Konformität ist dokumentiert und bei Bedarf durch Nachweise belegt.

  • Seite 9: Elektrische Betriebsbedingungen

    Typ 0290 Technische Daten Zulässige Mediumstemperatur in Abhängigkeit von Dichtwerkstoff und Spulenausführung: Dichtwerkstoff Variante mit Hochleistungsspule oder Variante ohne Elektronik 50 Hz, 60 Hz Gleichrichter AC/DC -10...+80 °C -10...+80 °C 0...+90 °C 0...+120 °C EPDM -30...+90 °C -30...+100 °C Zulässige Medien in Abhängigkeit vom Dichtwerkstoff: Dichtwerkstoff Zulässige Medien...

  • Seite 10: Zulässige Betriebsparameter

    Typ 0290 Technische Daten Aussetzbetrieb für Variante mit Hochleistungselektronik AC/DC Kennwerte (gemäß DIN VDE 0580) [s] = ED[%] [s] = [s] = t [s] – t Abb. 1: Kennwerte Aussetzbetrieb für Variante mit Hochleistungselektronik - Spieldauer - Einschaltdauer - stromlose Pause ED - relative Einschaltdauer SH - Schalthäufigkeit...

  • Seite 11: Typschild

    Typ 0290 Technische Daten Typschild 0290 A 20,0 FKM VA G 3/4 PN 0 - 16 bar 230 V 50 Hz 16 W 00153212 W1Y LU 1 Typ 2 Wirkungsweise 3 Nennweite 4 Dichtwerkstoff 5 Gehäusewerkstoff 6 Druckbereich 7 Leitungsanschluss...

  • Seite 12: Montage

    Typ 0290 Montage Montage Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entlüften. GEFAHR! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten und vor Wiedereinschalten sichern.

  • Seite 13: Einbau

    Typ 0290 Montage Einbau Dichtwerkstoff darf nicht in das Gerät gelangen. ▶ Dichtwerkstoff darf nicht in das Gerät gelangen. ACHTUNG! Bruchgefahr ▶ Die Spule nicht als Hebelarm benutzen. ▶ Durchflussrichtung beachten: Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung (keine Funktion in entgegengesetzter Durchflussrichtung).
  • Seite 14 Typ 0290 Montage max. 1 Nm Abb. 3: Elektrische Installation 1 Dichtung 2 Zugelassene Gerätesteckdose z. B. Typ 2508 oder andere geeignete Gerätesteck- dose nach DIN EN 175301-803 Form A ▶ Gerätesteckdose (zugelassene Typen siehe Datenblatt) festschrauben, dabei maximales Drehmoment 1 Nm beachten.

  • Seite 15: Wartung, Fehlerbehebung

    Typ 0290 Wartung, Fehlerbehebung Wartung, Fehlerbehebung Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften. GEFAHR! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in Gerät oder Anlage Spannung abschalten und vor Wiedereinschalten sichern.

  • Seite 16: Ersatzteile

    Typ 0290 Ersatzteile Ersatzteile VORSICHT! Verletzungsgefahr, Sachschäden durch falsche Teile Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen. ▶ ▶Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert verwenden. Ersatzteile bestellen Die Ersatzteilsätze SET 1 (Spulensatz) oder SET 3 (Verschleißteilsatz) können Sie unter der Identnummer des Geräts bestellen.

  • Seite 17: Logistik

    Typ 0290 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse, wenn vorhanden, mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten...
