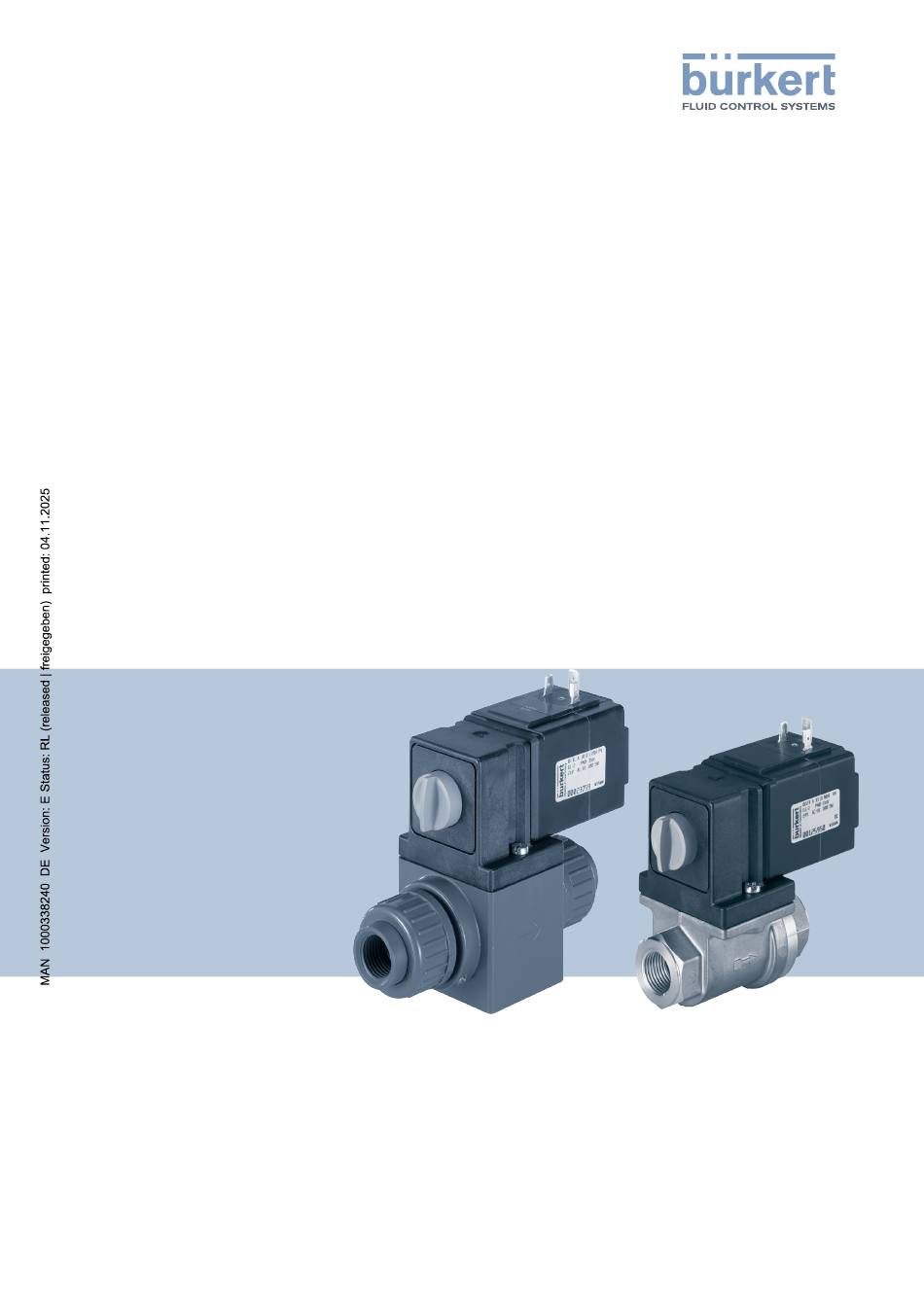

- Seite 1 Typ 0131 2/2- oder 3/2-Wege-Magnetventil Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2014-2025 Technical documentation 2510/08_DEde_00893158_951577867_952045835 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ 0131 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 Hersteller 5 2 Sicherheit 6 Bestimmungsgemässer Gebrauch 6 Grundlegende Sicherheitshinweise 6 3 Technische Daten 8 Betriebsbedingungen 8 Einsatzbedingungen 10 Normen und Richtlinien 11 Typschild 12 4 Montage 13... -
Seite 4: Zu Dieser Anleitung
Typ 0131 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. -
Seite 5: Begriffe Und Abkürzungen
Typ 0131 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Magnetventil Typ 0131 Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt. -
Seite 6: Sicherheit
Sicherheit Sicherheit Bestimmungsgemässer Gebrauch Bei nicht bestimmungsgemäßem Einsatz des Magnetventils Typ 0131 können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Das Gerät ist zum Steuern, Absperren und Dosieren von neutralen Medien, PVC-Varianten auch von aggressiven Medien konzipiert. - Seite 7 Typ 0131 Sicherheit ▶ Keine inneren oder äußeren Veränderungen vornehmen. Anlage/Gerät vor unbeabsichtigter Betätigung sichern. ▶ Installations- und Instandhaltungsarbeiten dürfen nur von autorisiertem Fachpersonal mit geeignetem Werkzeug ausgeführt werden. ▶ Nach einer Unterbrechung der elektrischen oder pneumatischen Versorgung ist ein definierter oder kontrollierter Wiederanlauf des Prozesses zu gewährleisten.
-
Seite 8: Technische Daten
Typ 0131 Technische Daten Technische Daten Betriebsbedingungen Folgende Werte sind auf dem Typschild angegeben: • Spannung (Toleranz ± 10 %) / Stromart • Spulenleistung (Wirkleistung in W - betriebswarm) • Druckbereich • Gehäusewerkstoff: PVC (PV) oder Messing (MS) • Dichtwerkstoff: FKM, EPDM, NBR Lagerungstemperatur –10 °C ... -
Seite 9: Aussetzbetrieb Für Variante Mit Kick-And-Drop-Elektronik
Typ 0131 Technische Daten Mit Kick-and-Drop-Elektronik Ohne Elektronik 50 Hz, 60 Hz Umgebungstemperatur max. +70 °C max. +55 °C (siehe folgendes Bild) Betriebsart Dauerbetrieb Dauerbetrieb (gemäß DIN VDE 0580) Aussetzbetrieb (Ermittlung der zulässigen Be- Aussetzbetrieb triebsparameter siehe folgende Bilder) Temperaturschutzschalter Gerät verfügt über einen rückstellenden Tempe-... -
Seite 10: Einsatzbedingungen
Typ 0131 Technische Daten Einsatzbedingungen Umgebungstemperatur max. +50 °C Schutzart IP65 nach DIN EN 60529 / IEC 60529 mit Gerätesteckdose, z. B. Bürkert Typ 2518 Betriebsdauer Wenn auf dem Typschild nicht anders angegeben, ist das Ma- gnetsystem für Dauerbetrieb geeignet Lebensdauer Hohe Schaltfrequenz und hohe Drücke verringern die Lebens-... -
Seite 11: Fließgeschwindigkeit
Typ 0131 Technische Daten Dichtwerkstoff Zulässige Medien Neutrale Flüssigkeiten, technisches Vakuum Per-Lösungen, heiße Öle ohne Additive, Diesel und Heizöl ohne Additive, Waschlaugen, technisches Vakuum EPDM Öl- und fettfreie Flüssigkeiten, Kalt- und Heißwasser, techni- sches Vakuum Tab. 5: Messing-Variante Fließgeschwindigkeit Zulässige Fließgeschwindigkeiten in Abhängigkeit von der Nennweite: Abhängig vom Differenzdruck die Fließgeschwindigkeiten nicht überschreiten. -
Seite 12: Typschild
Typ 0131 Technische Daten Typschild 0131 A 10,0 FKM P N 0 - 3 bar 230V 50 Hz 16 W 00050443 W12MN Abb. 3: Typschild 1 Typ 2 Wirkungsweise 3 Nennweite 4 Dichtwerkstoff 5 Gehäusewerkstoff 6 Anschlussart 7 Nenndruck 8 Leistung... -
Seite 13: Montage
Typ 0131 Montage Montage Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entlüften. GEFAHR! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten und gegen Wiedereinschalten sichern. -
Seite 14: Einbau
Typ 0131 Montage Einbau 1 Einlegeteil 2 O-Ring einlegen 3 Überwurfmutter gleichmäßig nur von Hand festschrauben ACHTUNG! Bruchgefahr ▶ Spule nicht als Hebelarm benutzen. ▶ Gehäuse mit Schweißmuffe: PVDF verwenden. ▶ Gehäuse mit PVC-Klebemuffen: Tangit Spezialkleber verwenden. Ventilgehäuse darf nicht verspannt eingebaut werden. -
Seite 15: Handbetätigung
Typ 0131 Montage Handbetätigung VORSICHT! Mediumsaustritt durch Verlust der O-Ringe Verlust der O-Ringe führt zur Undichtheit des Ventils. Medium kann austreten. Bei arretierter Handbetätigung kann das Ventil elektrisch nicht mehr betätigt werden. ▶ Zum manuellen Betätigen des Ventils die manuelle Betätigung und um 90° im Uhrzeigersinn bis zum Anschlag drehen. - Seite 16 Typ 0131 Montage max. 1 Nm max. 1 Nm 1 Zugelassene Gerätesteckdose z. B. Typ 2 Dichtung 2518 oder andere geeignete Gerätesteckdo- se nach DIN EN 175301-803 Form A 16 | 19...
-
Seite 17: Wartung, Fehlerbehebung
Typ 0131 Wartung, Fehlerbehebung Wartung, Fehlerbehebung Sicherheitshinweise WARNUNG! Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten ▶ Die Wartung darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen. WARNUNG! Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf ▶ Anlage gegen unbeabsichtigtes Betätigen sichern. ▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten. -
Seite 18: Ersatzteile
Typ 0131 Ersatzteile Ersatzteile Ersatzteile bestellen VORSICHT! Verletzungsgefahr, Sachschäden durch falsche Teile Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen. ▶ Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert verwenden. ▶ Bestellen Sie die Ersatzteilsätze unter Angabe der Positionen (Pos. 1: Spulensatz, Pos. 2: Antriebssatz, Pos. -
Seite 19: Logistik
Typ 0131 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse, wenn vorhanden, mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten...
