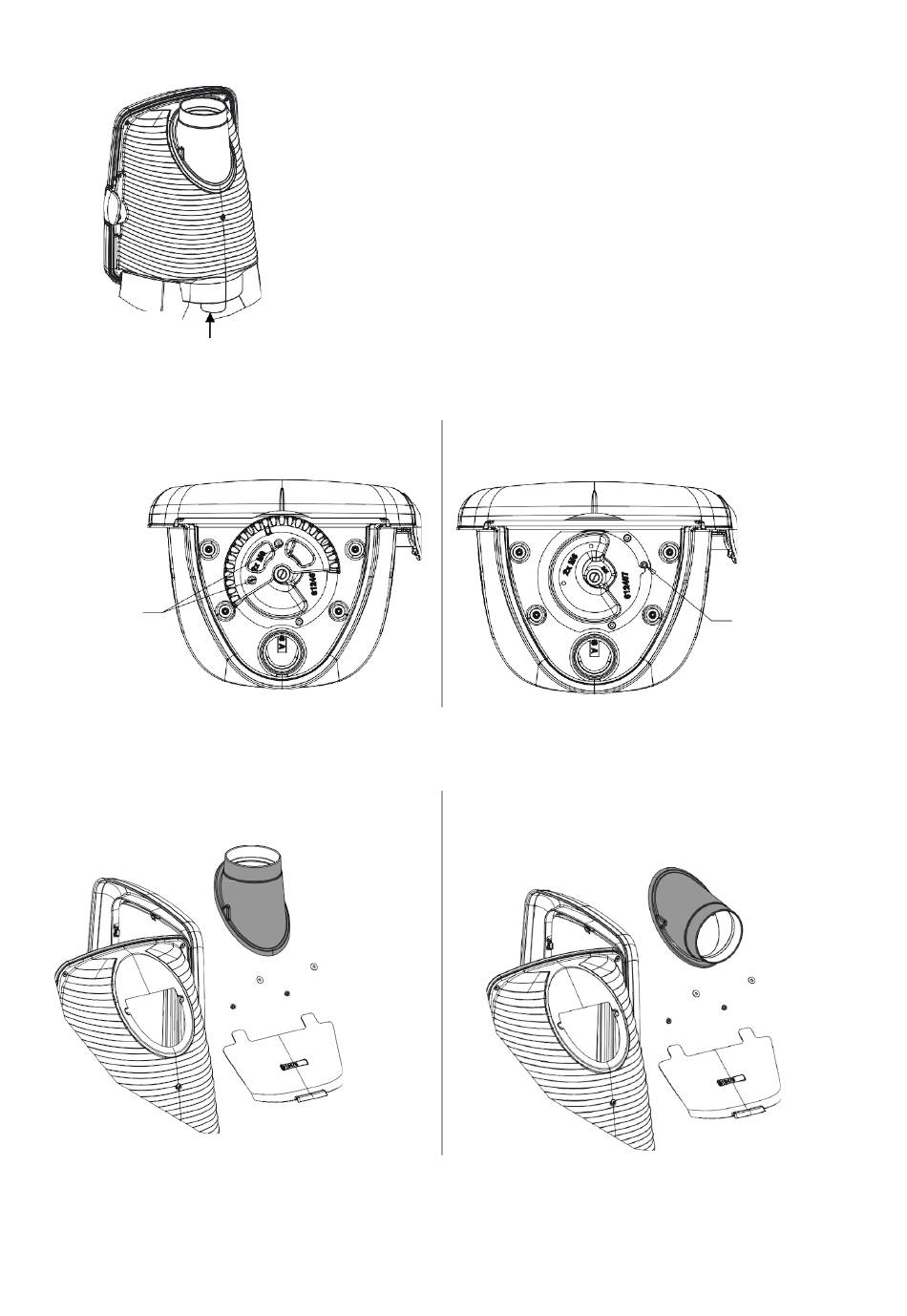

Conexión de aire
Parte trasera de la estufa Arrière du poêle
Boquilla de conexión Ø80
Retirada
Desmontar el
desatornillando los 2 tornillos de fijación.
x2 FHC M6x10

Salida de humos

Retirar el deflector y aflojar las 2 tuercas M6 que
fijan la boquilla.
P610268
Esta estufa ha sido diseñada para ser instalada en
viviendas de bajo consumo energético. Es totalmente
hermética y, gracias a una conexión (boquilla Ø80),
permite tomar el aire de combustión directamente del
exterior sin necesidad de sacarla de la habitación. Es
compatible con soluciones de ventilación de tipo VMC de
doble flujo e higrorregulado.
mando de la compuerta
del tope de la compuerta (debajo del aparato)
Seguidamente, retirar el tornillo de tope y volver a
montar el mando de la compuerta.
Dar la vuelta y volver a fijar la boquilla con las 2
tuercas M6.
deflector.
Sept-25
No olvidar volver a colocar el
CHC M6x10
