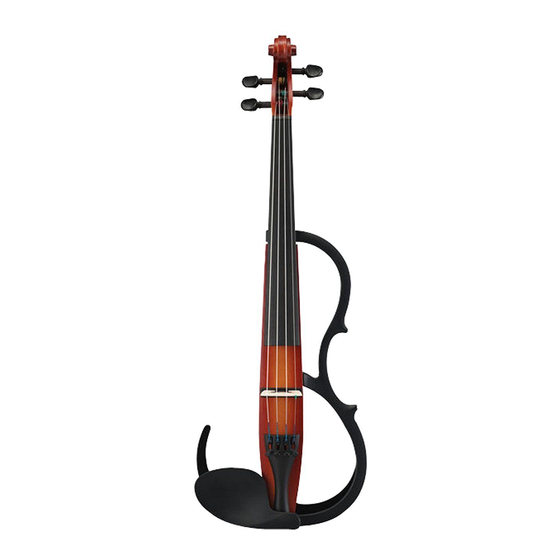

SV120/SV120S
Bedienungsanleitung
Herzlichen Glückwunsch!
Vielen Dank für den Kauf der Yamaha Silent Violin. Damit Sie das Potential
Ihrer Silent Violin vollständig nutzen können, raten wir Ihnen, die Bedienungs-
anleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung
danach für später anfallende Fragen sorgfältig auf.
Vorsichtsmaßnahmen ................................................... 2
Instrument/Zubehör ...................................................... 3
Teilebezeichnungen ...................................................... 4
Vorbereitung und Einstellung ...................................... 6
■ Stimmen ..................................................................................... 6
■ Schulterstütze ............................................................................. 7
■ Bogen (im Lieferumfang der SV120S) ........................................ 7
■ Auswechseln der Saiten ............................................................. 7
Stromversorgung .......................................................... 9
■ Batteriebetrieb ............................................................................ 9
■ Netzbetrieb ................................................................................. 9
Anschluss externer Geräte ........................................ 10
■ AUX IN-Buchse ......................................................................... 11
■ LINE OUT-Buchse .................................................................... 11
Bedienung .................................................................... 12
Halleffekt ...................................................................... 12
Technische Daten ........................................................ 13
Inhalt
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yamaha Silent Violin SV120
Inhaltszusammenfassung für Yamaha Silent Violin SV120
-
Seite 1: Inhaltsverzeichnis
SV120/SV120S Bedienungsanleitung Herzlichen Glückwunsch! Vielen Dank für den Kauf der Yamaha Silent Violin. Damit Sie das Potential Ihrer Silent Violin vollständig nutzen können, raten wir Ihnen, die Bedienungs- anleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung danach für später anfallende Fragen sorgfältig auf. -
Seite 2: Einsatzort
Halten Sie in einem solchen Fall bitte einfach etwas Abstand zu den betroffenen Geräten ein. schließen bzw. Trennen von anderen Geräten immer aus YAMAHA kann nicht für Schäden haftbar • Zur Vorbeugung einer möglichen Beschädigung des gemacht werden, die auf falsche Bedienung Instruments sowie anderer Geräte (Verstärkeranlage oder unsachgemäßen Gebrauch zurückzu-... -
Seite 3: Instrument/Zubehör
* Die mitgelieferte Batterie dient SV120 mit Saiten lediglich zum Zwecke der Funktionsprüfung. • Stereo-Ohrhörer • Audiokabel • Schulterstütze : KUN Yamaha Special SV120S Die folgenden Teile sind Ergänzungen zum SV120 Paket. • Bogen : 4/4-Größe • Koffer • Kolophonium :PIRASTRO Schwarz 9005... -
Seite 4: Teilebezeichnungen
Teilebezeichnungen ● Oberseite Stimmwirbel Obersattel Hals Griffbrett 4. Saite (G) 2. Saite (A) 3. Saite (D) 1. Saite (E) Korpus Steg Rahmen Kinnhalter Stegauflage Feinstimmer Saitenhalter... -
Seite 5: Bedienelemente
● Bedienelemente VOLUME-Regler (Lautstärke) REVERB-Schalter POWER-Schalter (Halleffekt) (Ein/Aus) ROOM/HALL 1/HALL 2 REV. ON/ON/OFF Anzeigelampe Steckeradapter (Stereo-Klinke ↔ DC-IN 9-12V-Buchse Stereo-Miniklinke) (für Netzadapter) LINE OUT-Buchse (Ausgang) : für normalen Stereo-Klinkenstecker Steckeradapter (Stereo-Klinke ↔ Stereo-Miniklinke) PHONES-Buchse (für Stereo-Ohrhörer) : für Stereo-Miniklinkenstecker LINE OUT-Buchse (Ausgang) : für Stereo-Miniklinkenstecker AUX IN-Buchse (Eingang) : für Stereo-Miniklinkenstecker... -
Seite 6: Vorbereitung Und Einstellung
Vorbereitung und Einstellung ■ Stimmen Das Instrument wird mit noch nicht angebrachtem Steg geliefert. Stellen Sie zu- nächst den Steg unter die Saiten, um diese dann zu stimmen. • Die tiefste Nut des Stegs ist zur Aufnahme der 1. Saite (E) vorgesehen, die Nut am anderen Ende für 4. -
Seite 7: Schulterstütze
■ Schulterstütze Schulterstütze Die als Zubehör gelieferte Schulterstütze gibt beim Halten des Instruments zwischen Kinn und Schulter zusätzliche Unterstützung. Stecken Sie die Stütze, wie in der Abbildung gezeigt, je nach Stifte Spielhaltung in zwei der drei Löcher an der Un- terseite des Instruments. - Seite 8 Hängen Sie die Kugel (am Ende der Saite) in Feinstimmerkerbe die Kerbe des Feinstimmers ein. Achten Sie dar- auf, dass die Kugel richtig in der Kerbe liegt. Kugel Führen Sie das andere Ende der Saite durch das Loch im Wirbel. Achten Sie darauf, dass bei der 1.
-
Seite 9: Stromversorgung
Stromversorgung Die Silent Violin kann entweder mit Batterie- oder Netzstrom betrieben wer- den. Stellen Sie den POWER-Schalter an der Unterseite auf OFF (aus), bevor Sie Batterien einlegen/auswechseln oder den Netzadapter anschließen. ■ Batteriebetrieb Entfernen Sie den Batteriefachdeckel an der Unter- Batteriefachdeckel Batterien seite des Instruments. -
Seite 10: Anschluss Externer Geräte
Anschluss externer Geräte Silent Violin Batterien (R6 bzw. SUM-3, AA) Stereo-Ohrhörer oder Netzadapter (Sonderzubehör) Steckdose DC-IN 9-12V LINE OUT PHONES AUX IN Von LINE OUT usw. An AUX IN usw. Stereoanlage MD-Spieler CD-Spieler Elektronisches Stimmgerät PA-Mischpult, Aufnahme-Mischpult Cassettenrecorder Elektronisches Metronom... -
Seite 11: Aux In-Buchse
■ AUX IN-Buchse ■ LINE OUT-Buchse • An die AUX IN-Buchse an der Seite des Instru- • Über die LINE OUT-Buchse an der Seite des Instruments kann das von der Silent Violin er- ments können Sie eine externe Stereo-Signal- zeugte Tonsignal an ein externes Audiogerät aus- quelle anschließen. -
Seite 12: Bedienung
Bedienung Stellen Sie den POWER-Schalter an der Unterseite des Instruments auf ON. Die Anzeigelampe leuch- tet nun zur Bestätigung grün. Schließen Sie die Stereo-Ohrhörer an die PHONES- Buchse an der Seite des Instruments an, und achten Sie auf seitenrichtiges Tragen der Ohrhörer (L = links;... -
Seite 13: Technische Daten
Technische Daten Hals : Ahorn Korpus : Fichte Griffbrett/Wirbel : Ebenholz Steg : Ahorn (Aubert) Rahmen/Kinnhalter/Saitenhalter : ABS-Kunstharz Feinstimmer : 4 Stück (Wittner) Saiten : mit Kugel am einen Ende Tonabnehmer : piezoelektrisch (unter dem Steg) Anschlussbuchsen/Bedienelemente • Kopfhörerausgang (PHONES) •...
