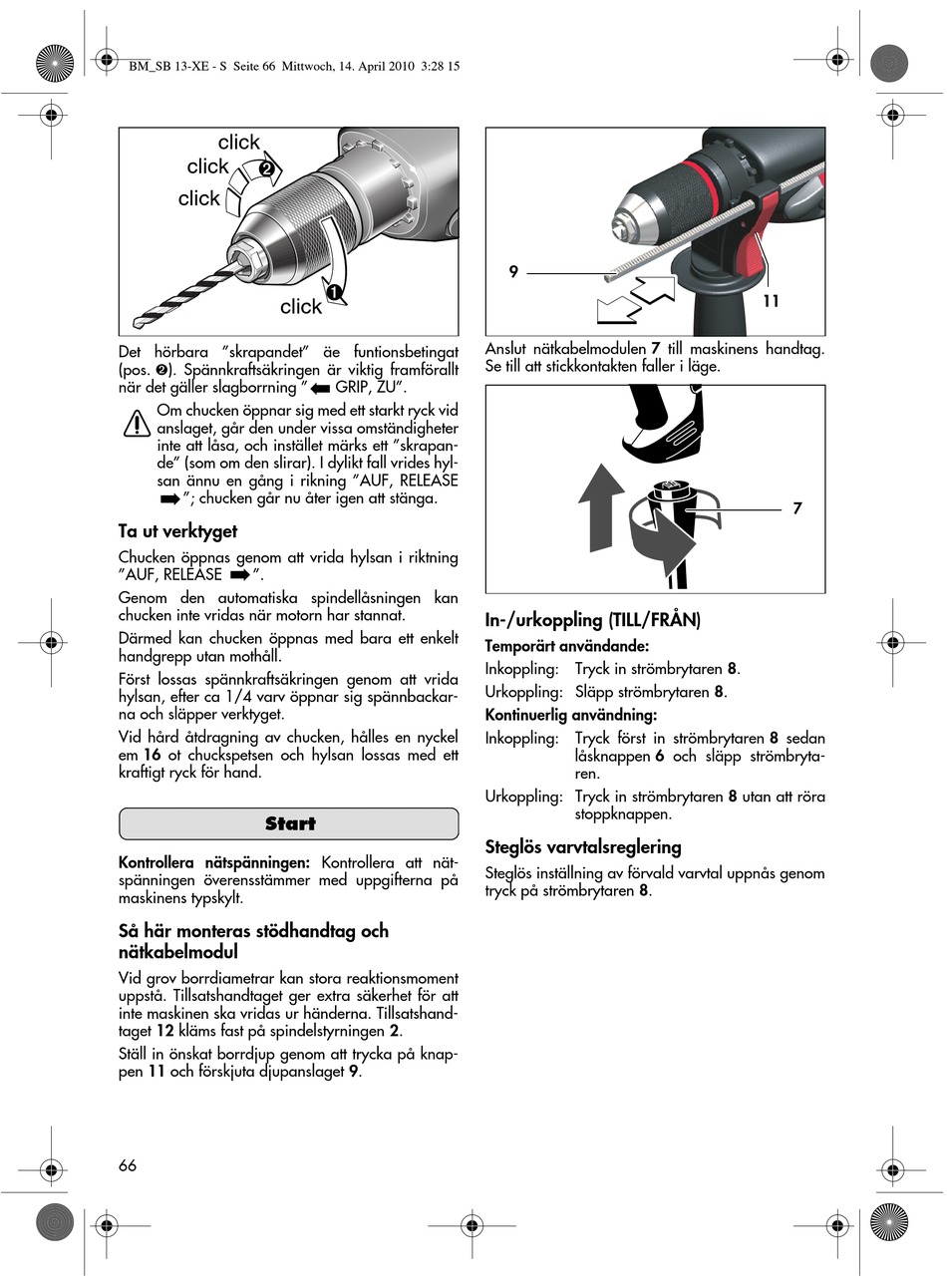

Würth MASTER BM 13-XE Originalbetriebsanleitung Seite 66

BM_SB 13-XE - S Seite 66 Mittwoch, 14. April 2010 3:28 15
click
click
click
click
Det hörbara "skrapandet" äe funtionsbetingat
(pos. ). Spännkraftsäkringen är viktig framförallt
när det gäller slagborrning "
Om chucken öppnar sig med ett starkt ryck vid
anslaget, går den under vissa omständigheter
inte att låsa, och instället märks ett "skrapan-
de" (som om den slirar). I dylikt fall vrides hyl-
san ännu en gång i rikning "AUF, RELEASE
"; chucken går nu åter igen att stänga.
Ta ut verktyget
Chucken öppnas genom att vrida hylsan i riktning
"AUF, RELEASE ".
Genom den automatiska spindellåsningen kan
chucken inte vridas när motorn har stannat.
Därmed kan chucken öppnas med bara ett enkelt
handgrepp utan mothåll.
Först lossas spännkraftsäkringen genom att vrida
hylsan, efter ca 1/4 varv öppnar sig spännbackar-
na och släpper verktyget.
Vid hård åtdragning av chucken, hålles en nyckel
em 16 ot chuckspetsen och hylsan lossas med ett
kraftigt ryck för hand.
Start
Kontrollera nätspänningen: Kontrollera att nät-
spänningen överensstämmer med uppgifterna på
maskinens typskylt.
Så här monteras stödhandtag och
nätkabelmodul
Vid grov borrdiametrar kan stora reaktionsmoment
uppstå. Tillsatshandtaget ger extra säkerhet för att
inte maskinen ska vridas ur händerna. Tillsatshand-
taget 12 kläms fast på spindelstyrningen 2.
Ställ in önskat borrdjup genom att trycka på knap-
pen 11 och förskjuta djupanslaget 9.
66
9
Anslut nätkabelmodulen 7 till maskinens handtag.
Se till att stickkontakten faller i läge.
GRIP, ZU".
In-/urkoppling (TILL/FRÅN)
Temporärt användande:
Inkoppling: Tryck in strömbrytaren 8.
Urkoppling: Släpp strömbrytaren 8.
Kontinuerlig användning:
Inkoppling: Tryck först in strömbrytaren 8 sedan
Urkoppling: Tryck in strömbrytaren 8 utan att röra
Steglös varvtalsreglering
Steglös inställning av förvald varvtal uppnås genom
tryck på strömbrytaren 8.
låsknappen 6 och släpp strömbryta-
ren.
stoppknappen.
11
7
