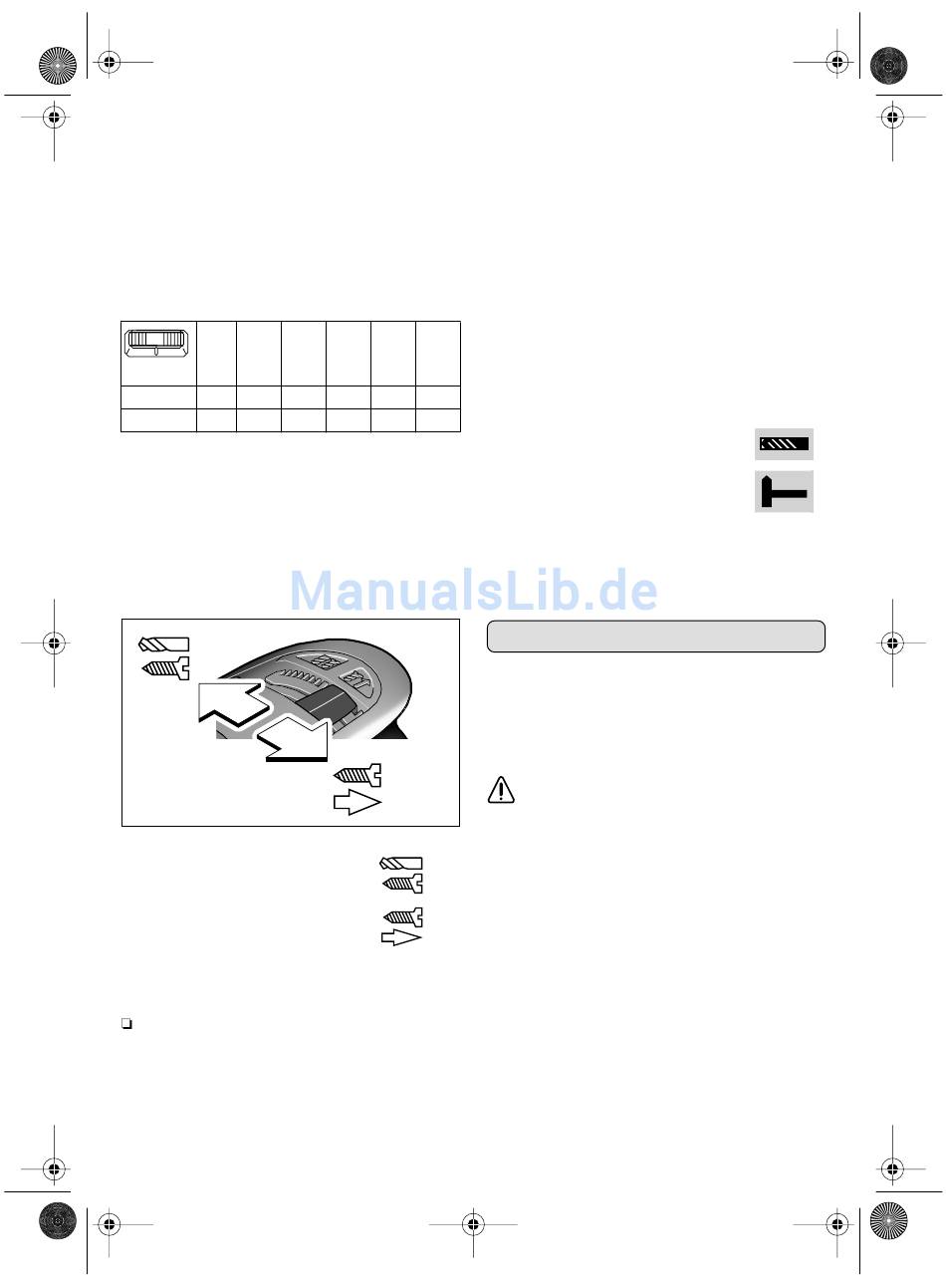

Bepakopis sukimosi dažnio valdymas
Sukimosį dažnį galima reguliuoti spaudimu į
įjungėją-/išjungėją 8.
Sukimosi dažnio preselektorius
(elektroninis - BM 13-XE)
Perjungimo reguliavimo ratu 13 galima nustatyti
reikiamą sukimosį dažnį * (taip pat ir darbo eigos
metu):
1
A B C
-1
min
1. Pavara 340 440 530
2. Pavara 900 1220 1500 1760 2020 2500
*Duomenys yra nurodyti apytiksliai
Po ilgesnį laiko tarpą užtrukusių darbų,
atliekamų su mažu sukimosi dažniu, reikia leisti
prietaisui maždaug 3 minutes suktis maksimaliu
sukimosi dažniu tuščioje eigoje, kad jis atvėstų.
Sukimosi krypties perjungimas
Perjungėją nustatyti į padėtį prieš žymeklį su
atitinkamu simboliu:
Dešinioji eiga
Kairioji eiga
Dėl įjungimo blokavimo mechanizmo perjungėją
galima įjungti tik esant įjungimui/išjungimui
nepaspaustoje padėtyje.
Įjungti perjungėją tik pasibaigus mašinos
darbo eigai (esant motorui ramybės būklėje).
Pavarų atrankos mechanizmo
perjungėjas
Pavarų atrankos mechanizmo perjungėjo 10
pagalba galima nustatyti du sukimosi dažnio
diapazonus:
1. Pavara:
žemas sukimosi dažnio diapazonas
2. Pavara:
aukštas sukimosi dažnio diapazonas
Perjungimas gali būti atliktas ir mašinai dirbant,
bet ne prie pilnutinio pajėgumo.
D E F
Perjungimas į darbo eigą: gręžimas,
640 720 900
gręžimas su kalimu (SB 13-XE)
Gręžimo eigai pastumkite
perjungėją 3 kairėn.
Norint atlikti gręžimą su kalimu pa-
stumkite perjungėją 3 į dešinę pusę.
Perjungėjas 3 juntamai užsifiksuoja ir jį galima
perjungti mašinai dirbant. Atliekant darbus
betone, uolienoje ir mūre reikia naudotis
legiruoto plieno grąžtais.
Pašalinkite fiksavimo sraigtą (pav. A)
Grąžto griebtuvas yra užtvirtintas fiksavimo srai-
gtu 14, kad jis neatsipalaiduotų nuo grąžto suklio.
Norint nuimti grąžto griebtuvą reikia šį pilnutinai
atverti ir visiškai iki galo išsukti fiksavimo sraigtą 14.
Tuo atveju, jeigu fiksavimo sraigtas labai tvirtai
laikosi, uždėkite atsuktuvą ant sraigto galvutės ir
smūgiu į rankeną atpalaiduosite sraigtą.
Grąžto griebtuvo atsukimas (pav. B)
Normaliu atveju grąžto griebtuvą galima atsukti
ranka. Tuo atveju, jeigu grąžto griebtuvas labai
tvirtai laikosi ant grąžto suklio panaudokite du
varžtarakčius 16, uždedant juos ant grąžto
griebtuvo galvutės sujungiamojo užrakto
paviršiaus arba įstatykite šešiabriaunį raktą 15 į
grąžto griebtuvą.
Reikalui esant galite dviem lengvais plaktuko
smūgiais suduoti per sujungiamąjį užraktą.
Grąžto griebtuvo surinkimas vykdomas atbuline
tvarka.
Grąžto griebtuvo pakeitimas
Fiksavimo sraigtas turi kairiapusį sriegį.
