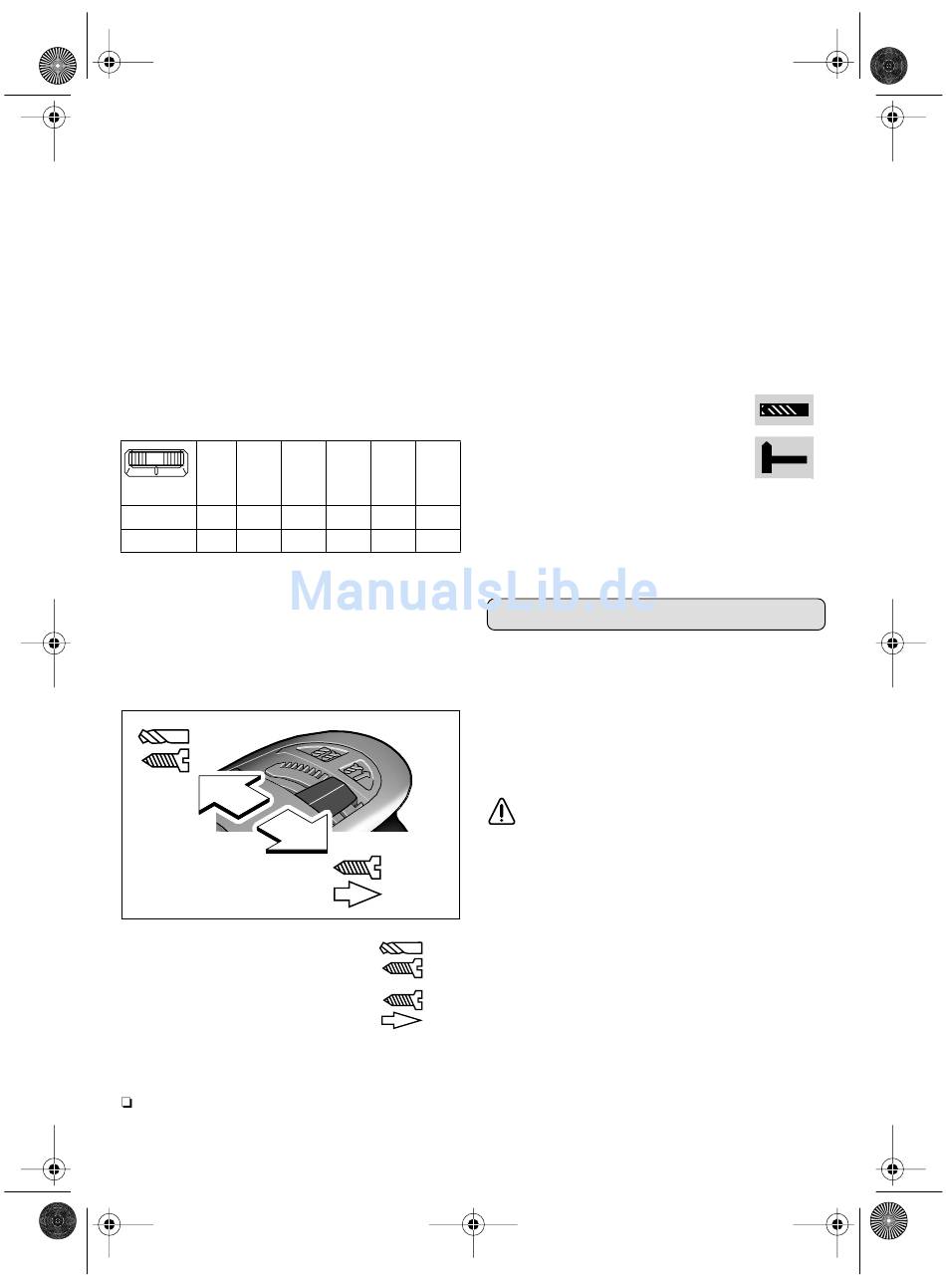

Funzionamento continuo:
Accensione: Premere l'interruttore 8 e successiva-
mente il blocco interruttore 6, poi la-
sciare libero l'interruttore.
Spegnimento: Premere e poi lasciare libero l'inter-
ruttore 8.
Regolazione continua del numero di giri
Il numero dei giri può essere regolato tramite la
pressione esercitata sull'interruttore 8.
Preselezione del numero di giri
(elettronica - BM 13-XE)
Con la manopola 13 può essere selezionato il nu-
mero di giri* necessario (anche durante il funziona-
mento).
1
A B C
-1
min
1a marcia 340 440 530
2a marcia 900 1220 1500 1760 2020 2500
*I valori indicati sono approssimativi
Dopo prolungati lavori con un numero di giri picco-
lo fare girare la macchina per il raffreddamento per
circa 3 minuti al massimo numero di giri nella velo-
cità a vuoto.
Commutazione del senso di rotazione
L'interruttore ha i seguenti simboli:
Rotazione destrorsa
Rotazione sinistrorsa
Grazie all'interruttore di sicurezza, il commutatore
del senso di marcia puó essere selezionato in posi-
zione di fermo.
Azionare il commutatore del senso di marcia solo
ad apparecchio fermo (motore fermo).
Commutatore di marcia
Attraverso il commutatore di marcia 10 è possibile
preselezionare due campi di velocità:
1a marcia:
bassa velocità
2a marcia:
alta velocità
La commutazione può avvenire mentre la macchina
è in azione ma non quando la macchina è sottopo-
sta al carico massimo.
Selettore foratura, foratura battente
(SB 13-XE)
Per la foratura spostare verso sinistra il
selettore 3.
Per eseguire una foratura battente,
spingere verso destra il selettore 3.
D E F
Il selettore 3 si incastra in maniera percepibile e può
essere azionato quando la macchina è in esercizio.
640 720 900
In caso di lavorazione del calcestruzzo, di materiali
minerali e di muratura è indispensabile utilizzare
punte in metallo duro.
Smontaggio della vite di sicurezza
(Figura A)
Il mandrino è protetto contro l'allentamento dall'al-
berino filettato con la vite di sicurezza 14.
Per smontare il mandrino esso deve essere comple-
tamente aperto e la vite di sicurezza 14 deve essere
completamente svitata.
Se la vite di sicurezza è bloccata, applicare il gira-
vite sulla testa della vite e allentare la vite con un col-
po sul-l'impugnatura.
Svitamento del mandrino (Figura B)
Normalmente il mandrino portapunta può essere
svitato manualmente. Se il mandrino portapunta do-
vesse essere bloccato molto forte sull'alberino filetta-
to, applicare due chiavi a bocca 16 sulle rispettive
superfici della testa del mandrino portapunta oppu-
re inserire una chiave a brugola 15 nel mandrino
portapunta.
Se necessario dare dei leggeri colpi con un martello
di plastica alla chiave.
Il montaggio avviene effettuando le stesse operazio-
ni in sequenza inversa.
Cambio del mandrino
La vite di sicurezza ha una filettatura sini-
strorsa.
