Der Fehlercode wird blinkend angezeigt, außerdem werden die
Kontaktadresse und die Modellbezeichnung angezeigt - siehe unten.
Wenden Sie sich an Ihren Daikin-Händler und teilen Sie ihm den
Fehlercode mit.
Fehlercode:A1
Kontaktadresse
0123 – 4567 – 8900
Innengerät ––– /000
Außengerät ––– /000
Zurück

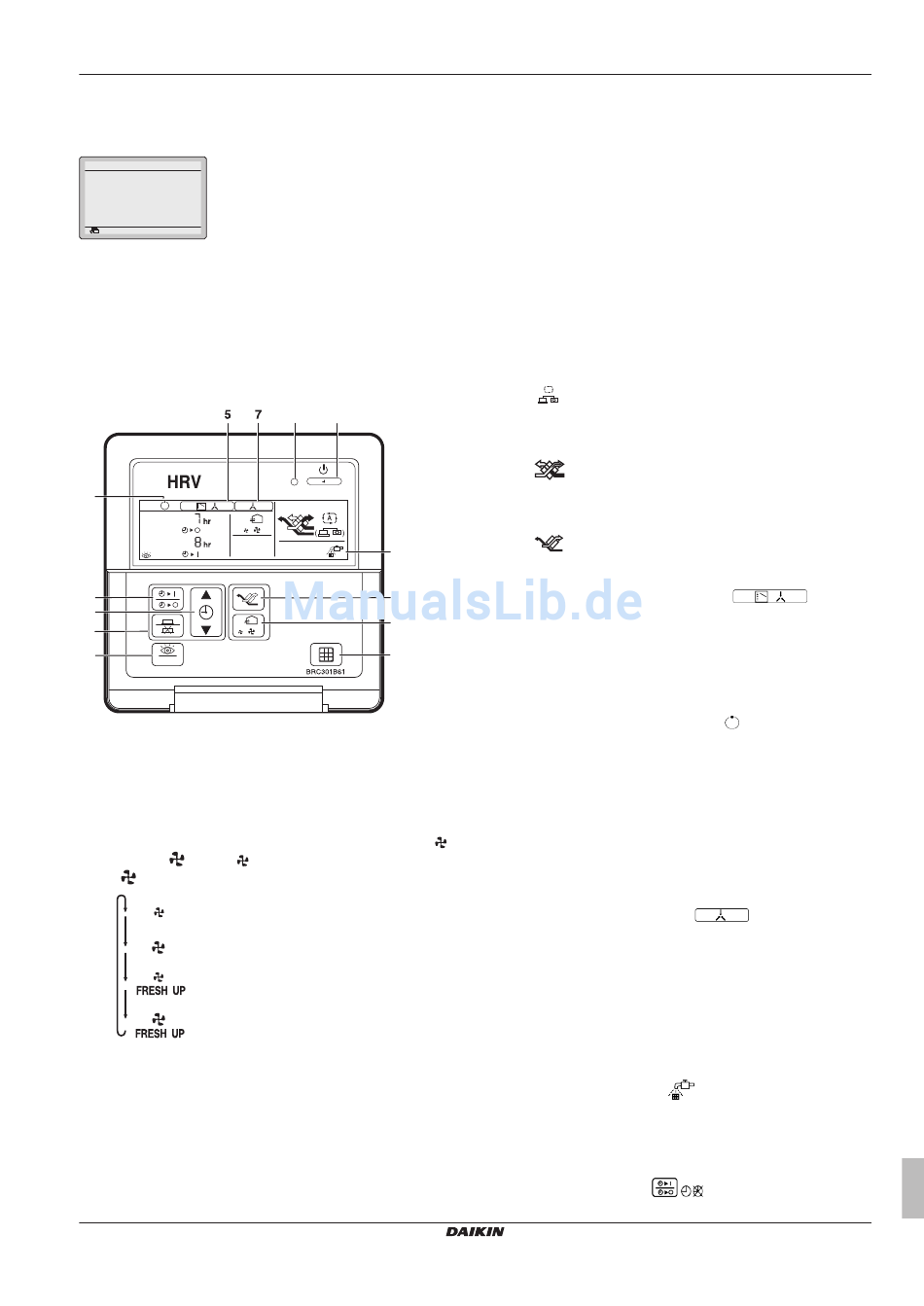

6.4.2 Benutzerschnittstelle für
Wärmerückgewinnungs-
Ventilationseinheiten
Bei Systemen, die nicht unabhängig arbeiten, ist es NICHT möglich,
mit der Benutzerschnittstelle (BRC301B61) den Betrieb zu starten,
zu beenden oder den Timer einzustellen. In solchen Fällen
verwenden Sie die Klimagerät-Benutzerschnittstelle (BRC1E53)
oder den zentralen Regler.
6
FRESH UP
11
12
13
10
TEST
1 Betriebslämpchen
Das rote Betriebslämpchen leuchtet auf, während die Einheit
in Betrieb ist.
2 Taste Betrieb/Stopp
Nach einmaligem Drücken dieser Taste nimmt die Einheit
den Betrieb auf. Nach erneutem Drücken dieser Taste stellt
die Einheit den Betrieb ein.
3 Taste für Luftdurchsatz-Wechsel
Mit dieser Taste ändern Sie den Luftstrom in den Modus " "
Niedrig, " " Hoch, "
" FRESH UP" Frischluft Hoch.
Bei "FRESH UP"-Betrieb (Frischluft-Betrieb)
Wenn dieser Modus NICHT angezeigt wird, ist das Volumen
der dem Raum zugeführten Außenluft gleich dem Volumen
der verbrauchten Rückluft, die nach draußen abgeführt wird.
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487292-1 – 2017.08
1 2
8
4
3
9
FRESH UP" Frischluft Wenig oder
Bei "FRESH UP"-Betrieb (Frischluft-Betrieb)
▪ Wenn die Frischluft-Einstellung
supply" (Frischluftzufuhr) gestellt ist: Das Volumen der
dem Raum zugeführten Außenluft ist größer als das der
verbrauchten Rückluft, die nach draußen abgeführt wird.
Das verhindert, dass Gerüche und Feuchtigkeit von Küche
oder Toilette in den Raum gelangen. Das ist die
Werkseinstellung.
▪ Wenn die Frischluft-Einstellung
exhaust" (Frischluft < verbrauchte Luft) gestellt ist: Das
Volumen der verbrauchten Rückluft, die nach draußen
abgeführt wird, ist größer als das Volumen der dem Raum
zugeführten Außenluft.
Krankenhausgerüche und Mikroorganismen, die durch die
Luft übertragen werden, vom Zimmer in den Korridor
gelangen.
Wenn Sie die Einstellung ändern wollen, siehe Liste der
Einstellungen in der Referenz für Installateure und Benutzer.
4 Taste zum Wechsel des Ventilationsmodus:
A
( (
" " Automatischer Modus
Der Temperatursensor der Einheit sorgt dafür, dass der
Betriebsmodus der Einheit zwischen "Bypass" (Umgehung)
und "Heat Exchange" (Wärmeaustausch) wechselt.
" " Modus Wärmeaustausch
In diesem Modus wird die Luft durch das Wärmeaustausch-
Element geführt, sodass insgesamt eine Wärmeaustausch-
Ventilation stattfindet.
" " Modus Umgehung (Bypass)
In diesem Modus wird die Luft NICHT durch das
Wärmeaustausch-Element geführt sondern umgeleitet.
5
Anzeige der Betriebssteuerungsmethode:
Wenn der Betrieb
Ventilationseinheiten mit dem von Klimageräten verbunden
(verlinkt) ist, kann diese Anzeige auf dem Display
erscheinen. Während diese Anzeige zu sehen ist, können
die Wärmerückgewinnungs-Ventilationseinheiten NICHT mit
der Benutzerschnittstelle
Ventilation ein- oder ausgeschaltet werden.
6
Anzeige des Betriebszustands Standby:
Durch Anzeige dieses Symbols wird signalisiert, dass sich
die Einheit im Modus Vor-Kühlen/Vor-Heizen befindet. Der
Betriebsstart der Einheit wird verzögert, bis Vor-Kühlen/Vor-
Heizen abgeschlossen ist.
Vor-Kühlen/Vor-Heizen
Wärmerückgewinnungs-Ventilationseinheiten
starten, solange verbundene Klimageräte beim Starten sind,
also zum Beispiel vor dem Beginn der Geschäftszeit.
In dieser Zeit ist die Last durch Kühlen oder Heizen
reduziert, damit die Raumtemperatur in kurzer Zeit auf den
Sollwert gebracht werden kann.
7
Anzeige von zentraler Steuerung:
Sind an Wärmerückgewinnungs-Ventilationseinheiten eine
Benutzerschnittstelle für Klimageräte oder Geräte für
zentrale Steuerung angeschlossen, wird möglicherweise
dieses Symbol angezeigt.
Während dieses Symbol zu sehen ist, können Sie die
Wärmerückgewinnungs-Ventilationseinheiten
möglicherweise NICHT ein- oder ausschalten oder mit der
Benutzerschnittstelle der
Ventilationseinheit die Timer-Funktion nutzen.
8 Anzeige von Luftfilter-Reinigung
Wenn auf dem Display "
Luftfilter reinigen.
9 Taste zum Zurücksetzen des Filtersignals
10 Taste für Inspektion
Diese Taste NUR dann benutzen, wenn die Einheit gewartet
wird.
11
Taste für Zeitplan-Timer: /
6 Konfiguration
auf "Fresh up air
auf "Fresh up air
Das verhindert, dass
von Wärmerückgewinnungs-
zur Wärmerückgewinnungs-
bedeutet, dass die
NICHT
Wärmerückgewinnungs-
" zu sehen ist, sollten Sie den
Installations- und Betriebsanleitung
25
