6 Konfiguration

HINWEIS
Werkseinstellungen: Bei Anschluss eines Fernreglers
NICHT die Stellung der Schalter ändern! SS1 ist ein
Einstell-Schalter für den Betrieb ohne Fernregler. Wenn
bei Anschluss eines
geändert werden, kann die Einheit nicht mehr normal
betrieben werden. Achten Sie darauf, dass der Schalter
auf der Platine auf Werkseinstellung bleibt.
6 Konfiguration
Die Einstellungen (Format: XX(XX)-X-XX), zum Beispiel 19(29)-1-02,
die in diesem Kapitel benutzt werden, bestehen aus 3 Teilen,
unterteilt durch "-":
▪ Modus-Nummer: Beispiel 19(29), hier ist 19 die Modus-Nummer
der Gruppeneinstellung und 29 ist die Modus-Nummer der Einzel-
Einstellungen.
▪ Schalter-Nummer: Beispiel 1
▪ Positions-Nummer: Beispiel 02
6.1

Bedienverfahren

Sie können entweder den Fernregler der Wärmerückgewinnungs-
Ventilationseinheiten oder des Klimageräts benutzen, um die
Einstellungen für die Wärmerückgewinnungs-Ventilationseinheit
durchzuführen.
Anfangseinstellungen
▪ Modus-Nummern 17, 18
Wärmerückgewinnungs-Ventilationseinheiten.
▪ Modus-Nummern 27, 28 und 29: Einzelsteuerung.

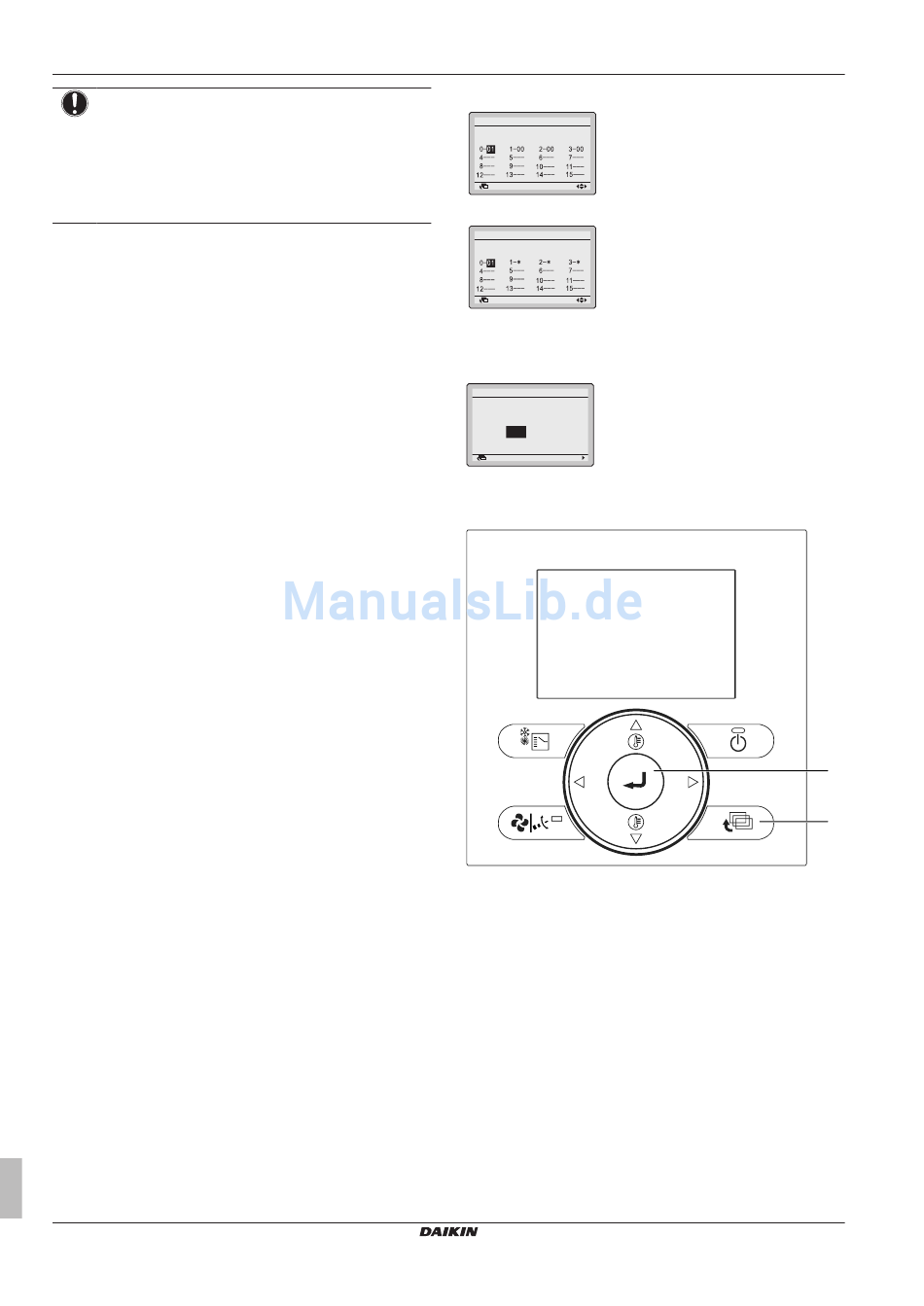

6.1.1 Mit BRC1E53 die Einstellungen ändern
Sorgen Sie dafür, dass
Wärmerückgewinnungs-Ventilationseinheit geschlossen sind.
1 Kurz auf eine Taste
einzuschalten.
2 Um ins Menü Einstellungen zu gelangen, die Taste für
Abbrechen (a) mindestens 4 Sekunden lang gedrückt halten.
3 Mit den Nach-oben/Nach-unten-Tasten zur Settingliste gehen
und die Taste Menü/Enter (b) drücken.
4 Mit den Nach-links/Nach-rechts-Tasten unter Modus die
Nummer hervorheben.
5 Mit den Nach-oben/Nach-unten-Tasten
Modus-Nummer auswählen.
Ergebnis: Je nach ausgewählter Modus-Nummer (Beginn ab
20) müssen Sie auch
Einzelsteuerung auswählen.
6 Mit den Nach-links/Nach-rechts-Tasten die Nummer unter
Gerätenr. hervorheben.
7 Mit den Nach-oben/Nach-unten-Tasten die Nummer einer
Inneneinheit auswählen. Wenn Sie die gesamte Gruppe
konfigurieren, ist NICHT
auszuwählen.
8 Mit den Nach-links/Nach-rechts-Tasten eine Positions-Nummer
(0 bis 15) auswählen für die Schalter-Nummer, die Sie ändern
wollen.
Installations- und Betriebsanleitung
14
Fernreglers die Einstellungen
und 19: Gruppensteuerung
die Schaltkastendeckel bei
drücken, um das Display-Licht
die erforderliche
eine Einheit-Nummer für
notwendig, eine Einheit-Nr.
Bei Einzeleinstellungen:
Settingliste IG
Gerätnr. Modus
0 20
Zurück Einstlg
Bei Gruppeneinstellungen:
Settingliste IG
Modus
10
Zurück Einstlg
9 Mit den Nach-oben/Nach-unten-Tasten
Positions-Nummer auswählen.
10 Mit der Taste Menu/Enter (b) die Auswahl mit "Ja" bestätigen.
Settingliste IG
Einstellung übernehmen?
Ja Nein
Zurück Einstlg
11 Nach Durchführung aller Änderungen zwei Mal auf die Taste für
Abbrechen (a)
zurückzukehren.
für
der
6.1.2 Mit BRC301B61 die Einstellungen ändern
Sorgen Sie dafür,
die
Wärmerückgewinnungs-Ventilationseinheit geschlossen sind.
1 Im Normalmodus der Einheit die Taste "Inspection/Test" (a)
länger als 4 Sekunden gedrückt halten, um in den Modus für
lokale Einstellungen zu gelangen.
2 Mit der Taste für den Ventilationsmodus (Aufwärts - b) und der
Taste für Luftdurchsatz (Abwärts - b) eine Modus-Nummer
auswählen.
Ergebnis: Der Code wird blinkend angezeigt.
3 Um unter Gruppensteuerung die Einstellungen einzelner
Einheiten zu konfigurieren, die Ein/Aus-Taste für Timer-
Einstellungen (c) drücken und die Nummer der Einheit
auswählen, die Sie konfigurieren wollen.
4 Um die Schalter-Nummer für die Einstellung auszuwählen, auf
den oberen Bereich der Timer-Taste (d) drücken. Um die
Einstell-Positions-Nummer auszuwählen, auf den unteren
Bereich der Timer-Taste (e) drücken.
die
drücken, um in den Normalmodus
dass die Schaltkastendeckel
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487292-1 – 2017.08
erforderliche
b
a
bei der
