Inbetriebnahme
5.4

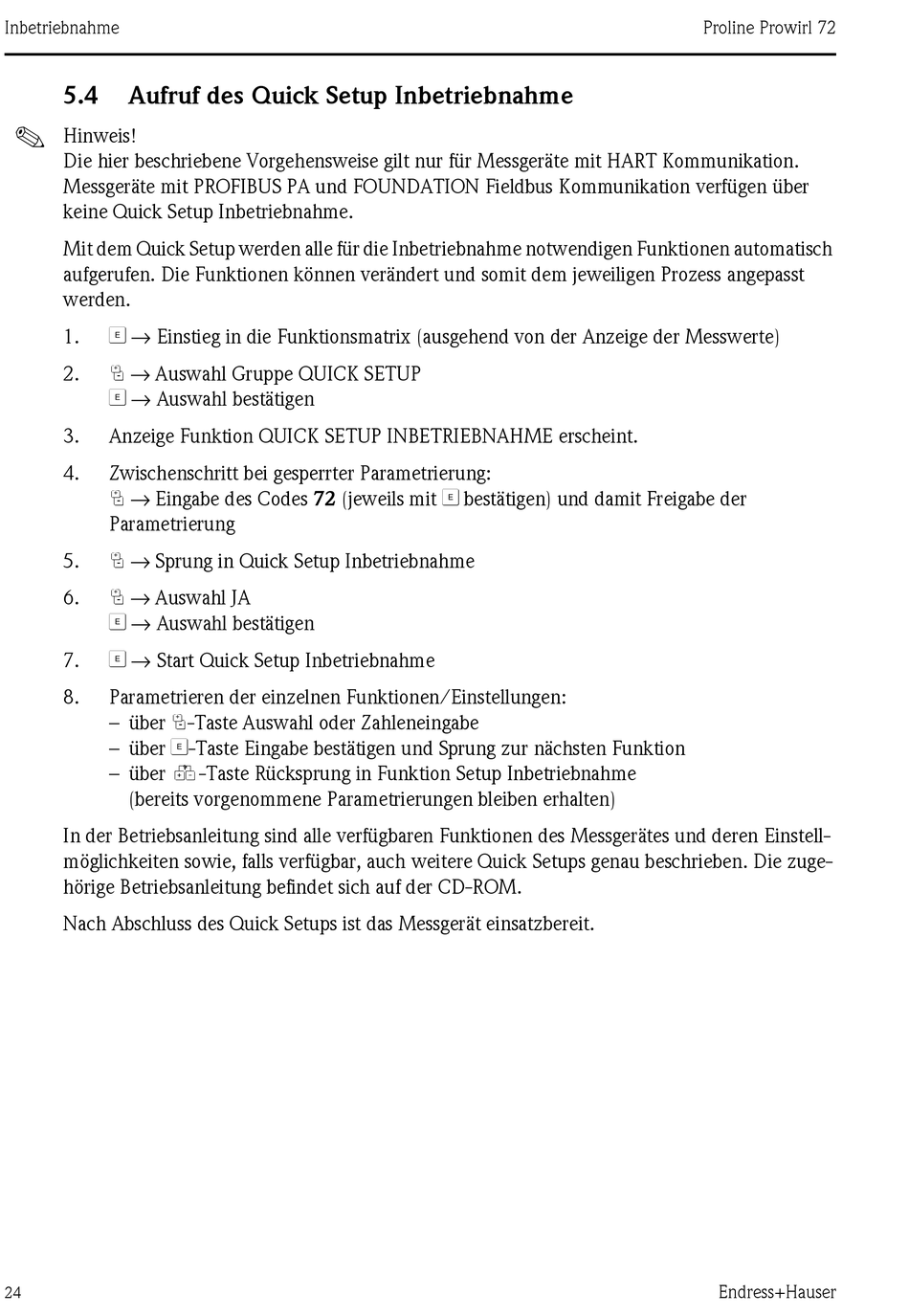

Aufruf des Quick Setup Inbetriebnahme

!
Hinweis!
Die hier beschriebene Vorgehensweise gilt nur für Messgeräte mit HART Kommunikation.
Messgeräte mit PROFIBUS PA und FOUNDATION Fieldbus Kommunikation verfügen über
keine Quick Setup Inbetriebnahme.
Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch
aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst
werden.
F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte)
1.
P → Auswahl Gruppe QUICK SETUP
2.
F → Auswahl bestätigen
3. Anzeige Funktion QUICK SETUP INBETRIEBNAHME erscheint.
4. Zwischenschritt bei gesperrter Parametrierung:
P → Eingabe des Codes 72 (jeweils mit F bestätigen) und damit Freigabe der
Parametrierung
P → Sprung in Quick Setup Inbetriebnahme
5.
P → Auswahl JA
6.
F → Auswahl bestätigen
F → Start Quick Setup Inbetriebnahme
7.
8. Parametrieren der einzelnen Funktionen/Einstellungen:
– über P-Taste Auswahl oder Zahleneingabe
– über F-Taste Eingabe bestätigen und Sprung zur nächsten Funktion
– über Q-Taste Rücksprung in Funktion Setup Inbetriebnahme
(bereits vorgenommene Parametrierungen bleiben erhalten)
In der Betriebsanleitung sind alle verfügbaren Funktionen des Messgerätes und deren Einstell-
möglichkeiten sowie, falls verfügbar, auch weitere Quick Setups genau beschrieben. Die zuge-
hörige Betriebsanleitung befindet sich auf der CD-ROM.
Nach Abschluss des Quick Setups ist das Messgerät einsatzbereit.
