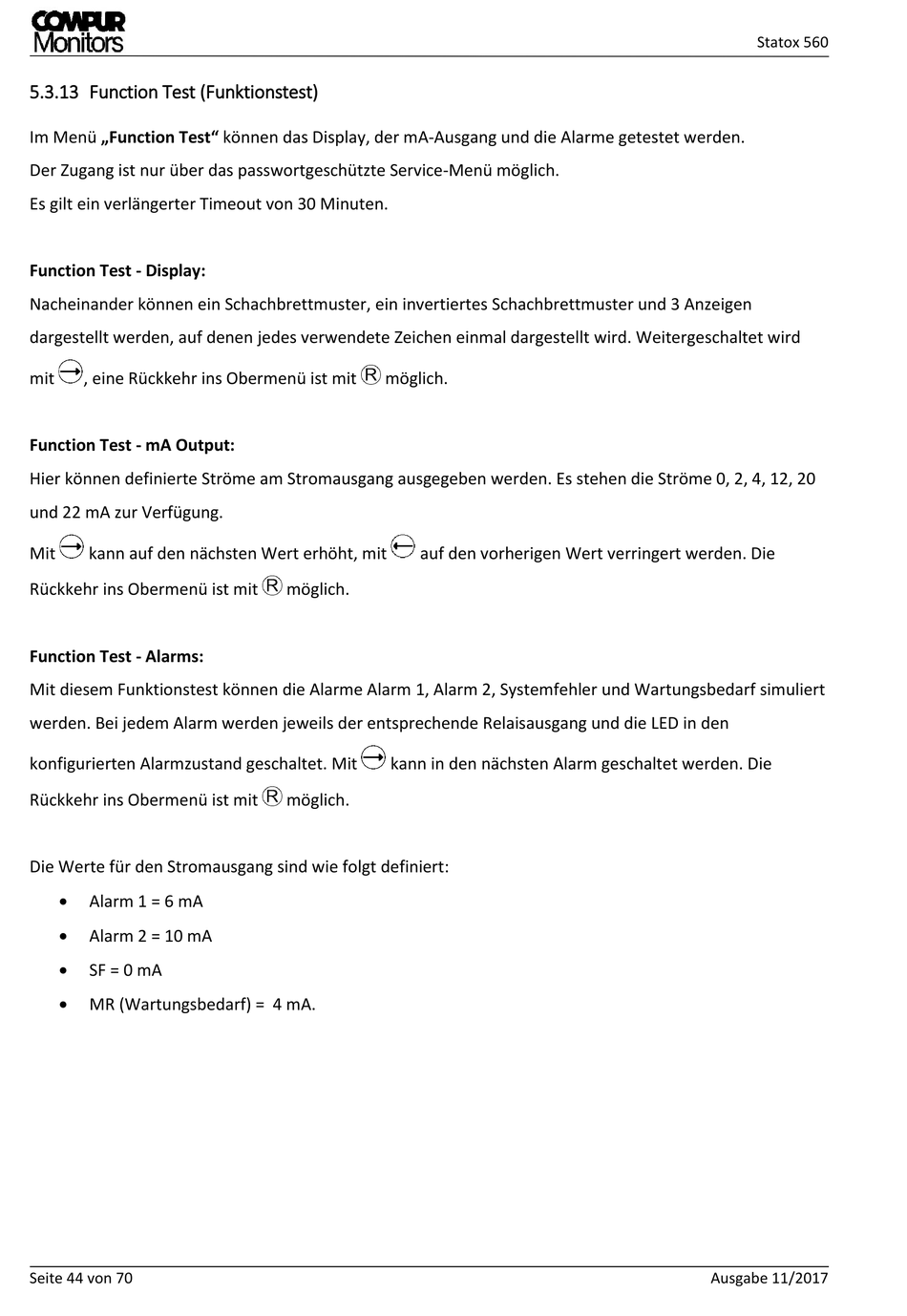

5.3.13 Function Test (Funktionstest)

Im Menü „Function Test" können das Display, der mA-Ausgang und die Alarme getestet werden.
Der Zugang ist nur über das passwortgeschützte Service-Menü möglich.
Es gilt ein verlängerter Timeout von 30 Minuten.
Function Test - Display:
Nacheinander können ein Schachbrettmuster, ein invertiertes Schachbrettmuster und 3 Anzeigen
dargestellt werden, auf denen jedes verwendete Zeichen einmal dargestellt wird. Weitergeschaltet wird
mit , eine Rückkehr ins Obermenü ist mit
Function Test - mA Output:
Hier können definierte Ströme am Stromausgang ausgegeben werden. Es stehen die Ströme 0, 2, 4, 12, 20
und 22 mA zur Verfügung.
Mit kann auf den nächsten Wert erhöht, mit
Rückkehr ins Obermenü ist mit
Function Test - Alarms:
Mit diesem Funktionstest können die Alarme Alarm 1, Alarm 2, Systemfehler und Wartungsbedarf simuliert
werden. Bei jedem Alarm werden jeweils der entsprechende Relaisausgang und die LED in den
konfigurierten Alarmzustand geschaltet. Mit
Rückkehr ins Obermenü ist mit
Die Werte für den Stromausgang sind wie folgt definiert:

Alarm 1 = 6 mA

Alarm 2 = 10 mA

SF = 0 mA

MR (Wartungsbedarf) = 4 mA.
Seite 44 von 70
möglich.
auf den vorherigen Wert verringert werden. Die
möglich.
kann in den nächsten Alarm geschaltet werden. Die
möglich.
