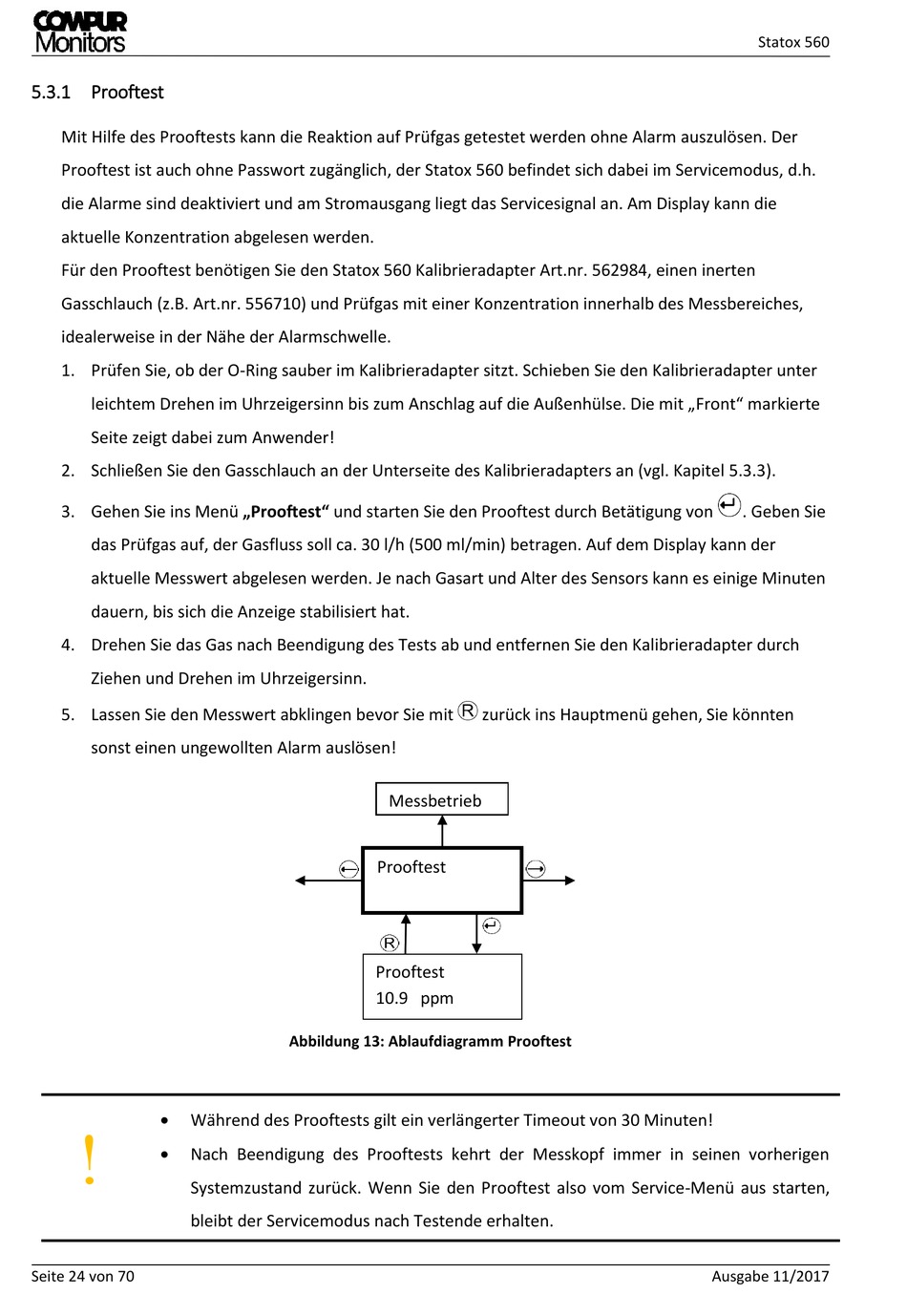

5.3.1 Prooftest

Mit Hilfe des Prooftests kann die Reaktion auf Prüfgas getestet werden ohne Alarm auszulösen. Der
Prooftest ist auch ohne Passwort zugänglich, der Statox 560 befindet sich dabei im Servicemodus, d.h.
die Alarme sind deaktiviert und am Stromausgang liegt das Servicesignal an. Am Display kann die
aktuelle Konzentration abgelesen werden.
Für den Prooftest benötigen Sie den Statox 560 Kalibrieradapter Art.nr. 562984, einen inerten
Gasschlauch (z.B. Art.nr. 556710) und Prüfgas mit einer Konzentration innerhalb des Messbereiches,
idealerweise in der Nähe der Alarmschwelle.
1. Prüfen Sie, ob der O-Ring sauber im Kalibrieradapter sitzt. Schieben Sie den Kalibrieradapter unter
leichtem Drehen im Uhrzeigersinn bis zum Anschlag auf die Außenhülse. Die mit „Front" markierte
Seite zeigt dabei zum Anwender!
2. Schließen Sie den Gasschlauch an der Unterseite des Kalibrieradapters an (vgl. Kapitel 5.3.3).
3. Gehen Sie ins Menü „Prooftest" und starten Sie den Prooftest durch Betätigung von
das Prüfgas auf, der Gasfluss soll ca. 30 l/h (500 ml/min) betragen. Auf dem Display kann der
aktuelle Messwert abgelesen werden. Je nach Gasart und Alter des Sensors kann es einige Minuten
dauern, bis sich die Anzeige stabilisiert hat.
4. Drehen Sie das Gas nach Beendigung des Tests ab und entfernen Sie den Kalibrieradapter durch
Ziehen und Drehen im Uhrzeigersinn.
5. Lassen Sie den Messwert abklingen bevor Sie mit
sonst einen ungewollten Alarm auslösen!

Während des Prooftests gilt ein verlängerter Timeout von 30 Minuten!
!

Nach Beendigung des Prooftests kehrt der Messkopf immer in seinen vorherigen
Systemzustand zurück. Wenn Sie den Prooftest also vom Service-Menü aus starten,
bleibt der Servicemodus nach Testende erhalten.
Seite 24 von 70
Messbetrieb
Prooftest
Prooftest
10.9 ppm
Abbildung 13: Ablaufdiagramm Prooftest
zurück ins Hauptmenü gehen, Sie könnten
Statox 560
. Geben Sie
